8. Dati tecnici
Per avviare lo strumento, basta premere il grilletto sull'interruttore. La velocità dell'utensile aumenta all'aumentare della
pressione sul grilletto dell'interruttore Rilasciare il grilletto dell'interruttore di arresto. Per un funzionamento ininterrotto, premere
il grilletto sull'interruttore, premere il pulsante di blocco, quindi rilasciare il grilletto dell'interruttore. Per fermare l'utensile dalla
posizione di blocco, premere completamente il grilletto dell'interruttore, quindi rilasciarlo.
ATTENZIONE: pulire sempre tutti i trucioli o corpi estranei che sono attaccati alla lama e / o al portalama. Il mancato rispetto
di questo requisito può comportare un serraggio insufficiente della lama, con conseguenti lesioni gravi.
ATTENZIONE: non toccare l'utensile o le lame del pezzo immediatamente dopo il lavoro. Possono essere estremamente
caldi e bruciare la pelle.
ATTENZIONE: aggiusta sempre l'unità disco fisso. Un serraggio insufficiente della lama può provocare la rottura della lama
o gravi lesioni personali.
AVVERTENZA: Utilizzare le lame Raider per una sega a "T". L'uso di lame diverse da questo tipo causa un bloccaggio
insufficiente della lama, con conseguenti lesioni gravi.Informazioni su rumore e vibrazioni irradiate.
I valori sono misurati in base alla norma EN 60745. Il livello di rumore A è in genere: livello di pressione sonora LpA 85 dB (A);
potenza sonora LwA 96 dB (A). Incertezza K = 3 dB. Lavora con i silenziatori! Il valore di vibrazione completo (somma vettoriale
nelle tre direzioni) è determinato secondo EN 60745: Taglio del legno: vibrazioni generate ah = 6,60 m / s2, incertezza K = 1,5
m / s2, Taglio del metallo: / s2, incertezza K = 1,5 m / s2. Il livello di vibrazione specificato è rappresentativo delle più comuni
applicazioni degli utensili elettrici. Tuttavia, se il punzone viene utilizzato per altre attività, con altri strumenti di lavoro o se non
viene mantenuto come prescritto, il livello di vibrazione generato potrebbe cambiare. Ciò potrebbe aumentare significativamente
il carico di vibrazioni cumulativo nel processo.
9. Installazione del coltello da taglio.

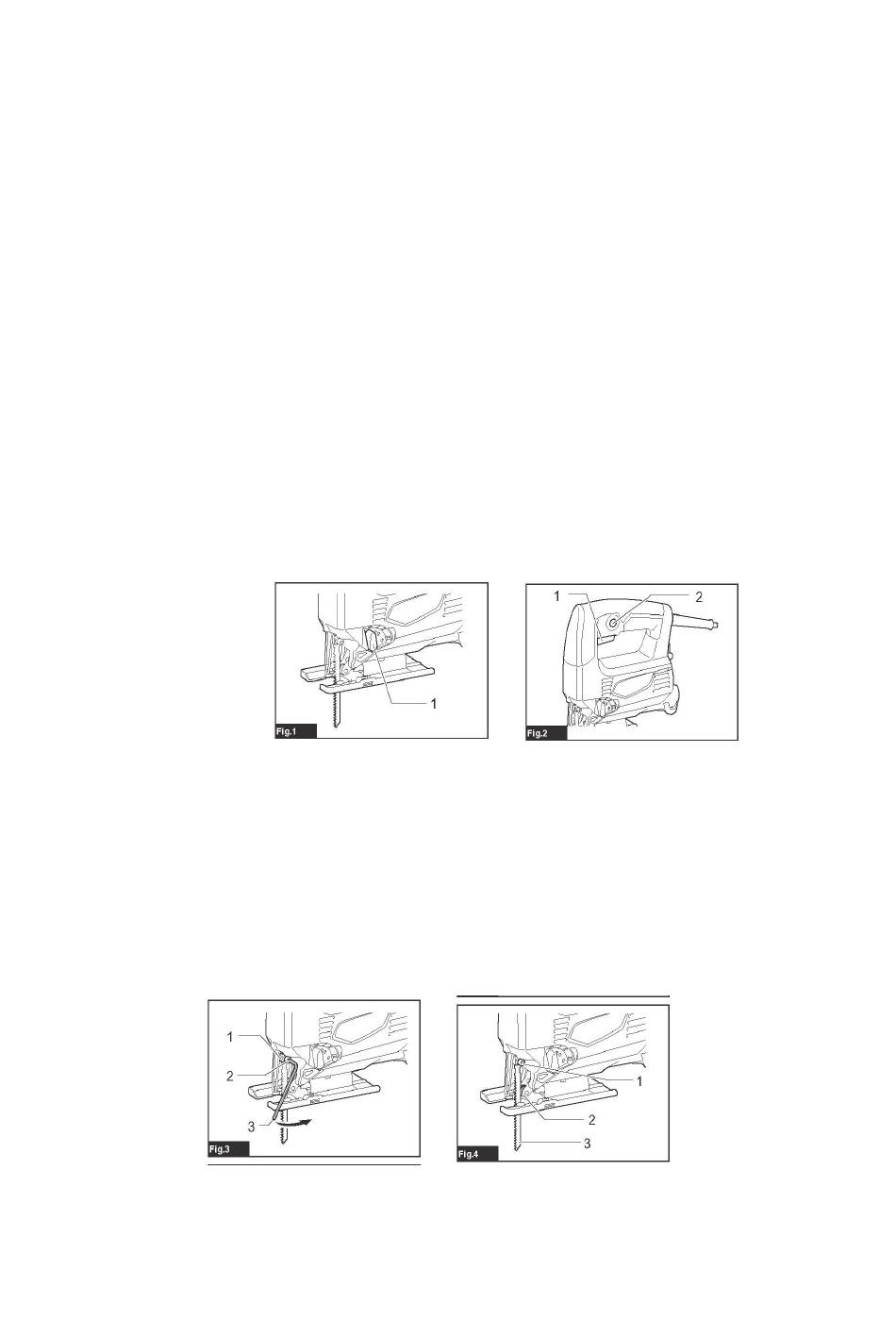

► Fig.1: 1. Leva di taglio
► Fig..2:
1. Pulsante On / Off
2. Pulsante di blocco / blocco del blocco
Per iniziare, basta premere il pulsante di accensione
la velocità aumenta aumentando la pressione sull'interruttore automatico. Rilasciare l'interruttore di arresto.
Per il funzionamento a lungo termine, premere l'interruttore, premere il pulsante di blocco, quindi rilasciare l'interruttore. Per
fermare l'utensile dalla posizione di blocco, premere l'interruttore fino in fondo, quindi rilasciarlo.
Questo strumento può essere utilizzato con una linea orbitale o lineare (su e giù)
Taglio orbitale: la pressione è sul coltello
Per cambiare il taglio, ruotare la leva nella posizione desiderata e selezionare il taglio appropriato in base alla tabella.
Tabella 1
Inserire il coltello allentando il bullone del supporto in senso antiorariokwise with hexagon.
► Fig.3
1. Portalama 2. Bullone 3. Chiave esagonale Con la lama del coltello rivolta in avanti, posizionarla nel portadischi il più
lontano possibile. Assicurarsi che il bordo posteriore della lama corrisponda al rullo. Quindi stringere il bullone in senso orario per
assicurarsi che la lama sia ben salda.
► Fig.4:
1. Bolt
2. Rullo
3. Lama di taglio Per rimuovere la lama, seguire la procedura di assemblaggio.
NOTA: lubrificare periodicamente il rullo con grasso.
