6.6.4. Connexion des câbles de communication
Étape 1 :
Un câble de communication est nécessaire pour raccorder les deux blocs-batteries
B500. Branchez une extrémité du câble au port Link-in du B500 et l'autre au port
Link-out du B500 du haut. Voir Figure 6-10 ①.
Étape 2 :
Pour la communication entre l'onduleur EP760 et les blocs-batteries B500,
branchez une extrémité du câble de communication sur le port de signal de
l'onduleur B500 du haut (PCS LINK) et l'autre sur le port LINK PORT 2 de l'onduleur
EP760. Voir Figure 6-10 ②.
Étape 3 :
Connectez le contrôleur IdO à l'onduleur EP760. Voir Figure 6-10 ③.
Remarque : Pour savoir comment intégrer plusieurs B500 au système EP760,
reportez-vous à la Figure 6-8.
Contrôleur IdO
3
2
1

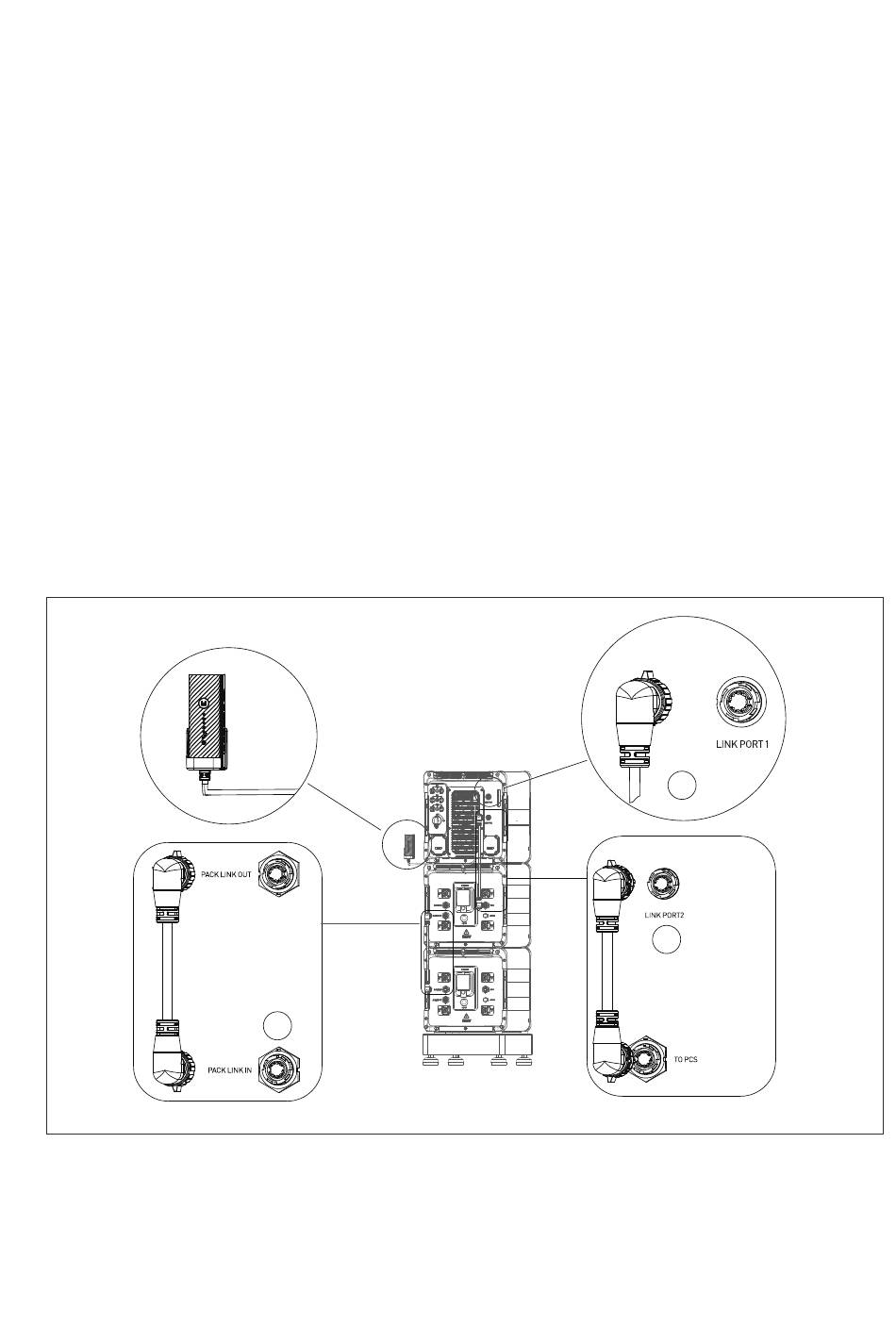

Figure 6-10
