12.12. Remarques relatives à l'utilisation en série dans un système AR
12.12.1. Temps système
AR
Le module d'interverrouillage possède des temps de réaction plus longs qu'un interrupteur CES-AR (voir les chapitres
14. Caractéristiques techniques à la page 36 et 14.2. Temps typiques à la page 39).
12.12.2. Câblage d'un système en série AR
Pour éviter les boucles de masse, il convient de réaliser le câblage en étoile (voir Fig. 20).
terminating plug
FI1A/FI1B
#1
CES-AR
FO1A/FO1B
FI1A/FI1B
#2
CES-AR
FO1A/FO1B
FI1A/FI1B
CES-AR
#3
FO1A/FO1B
+ 24 V DC
0 V
Important : câblage dans un faisceau commun

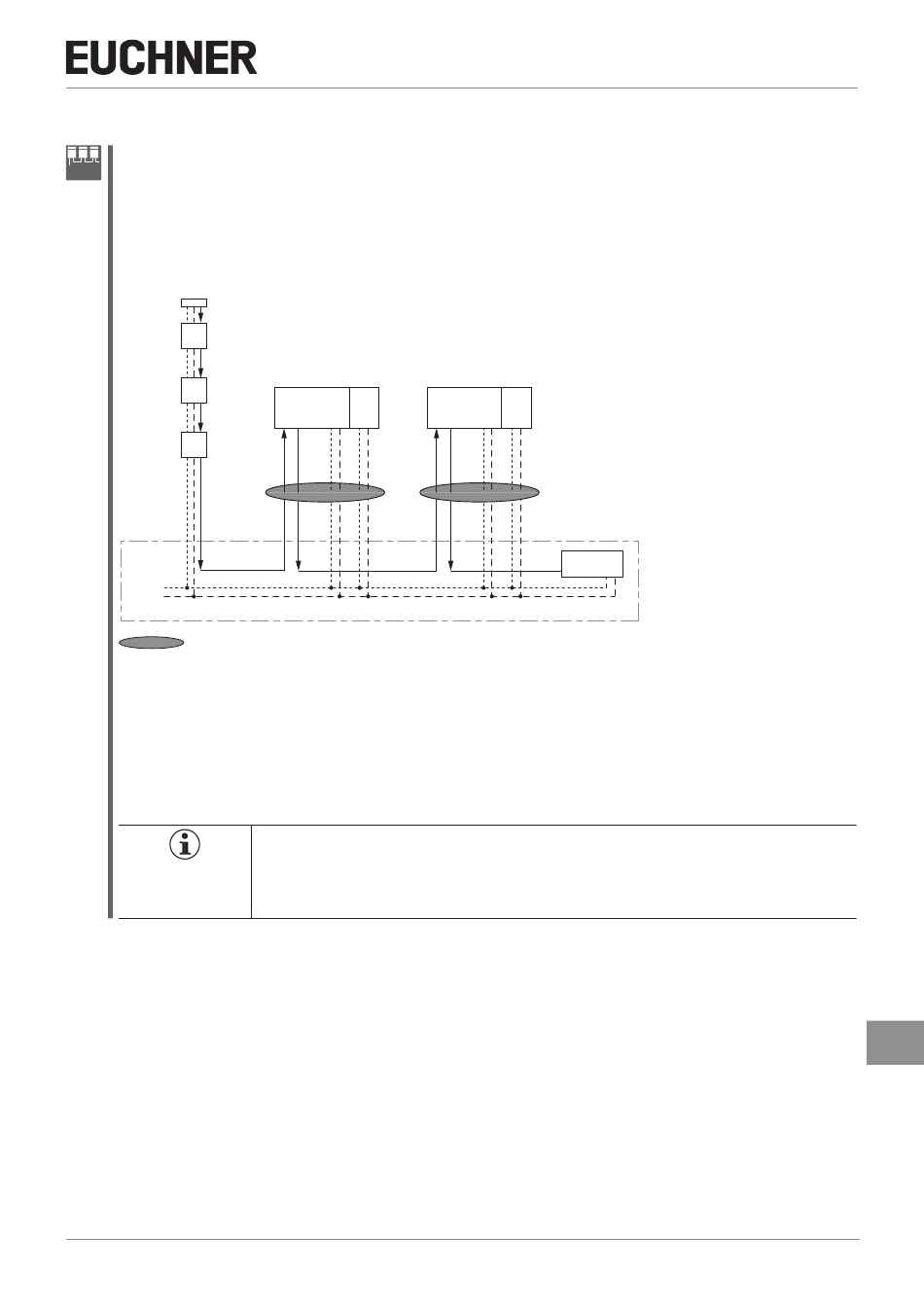

Fig. 20 : Câblage central dans un système AR au niveau de l'armoire
12.12.3. Nombre d'appareils dans un même système en série
Il est possible de raccorder dix appareils au maximum en série au sein d'un système MGB. Ce nombre est limité
également à dix dans le cas d'un système mixte (par ex. MGB avec CES-AR).
12.12.4. Réinitialisation dans un système en série
2119167-07-09/23 (trad. mode d'emploi d'origine)
MGB-L1...-AR.-... / MGB-L2...-AR.-... et MGB-L1...-AP.-... / MGB-L2...-AP.-...
#4
#5
MGB-L.-AR...
UB 0V UA 0V
FI1A/
FO1A/
FI1A/
FI1B
FO1B
FI1B
Important !
Utiliser l'entrée de réinitialisation Reset (RST) pour la réinitialisation dans un système AR. Tous
les appareils doivent être réinitialisés ensemble. La réinitialisation d'interrupteurs individuels
entraîne une erreur.
Mode d'emploi Systèmes de sécurité
MGB-L.-AR...
UB 0V UA 0V
FO1A/
FO1B
PLC
cabinet
FR
33
