Mode d'emploi Systèmes de sécurité
MGB-L1...-AR.-... / MGB-L2...-AR.-... et MGB-L1...-AP.-... / MGB-L2...-AP.-...

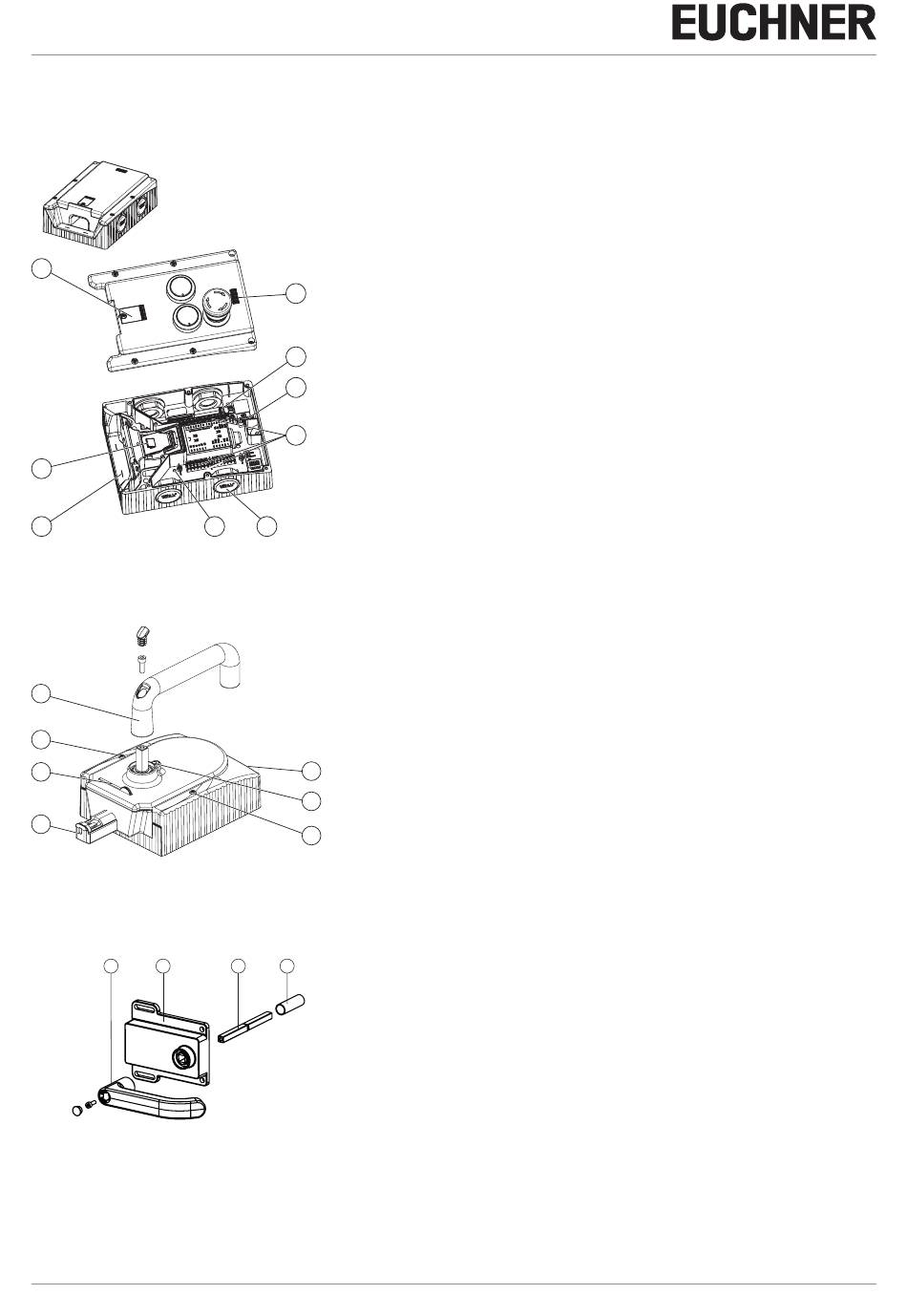

7. Vue d'ensemble du système
7.1.
Module d'interverrouillage MGB-L.-...
1
9
8
Fig. 1 :
Module d'interverrouillage MGB-L.--...
7.2.
Module de poignée MGB-H-...
1
4
2
5
Fig. 2 :
Module de poignée MGB-H-...
7.3.
Déverrouillage interne MGB-E-... (en option)
1
2
Fig. 3 :
Déverrouillage interne MGB-E-...
12
2
3
4
5
7
6
2
3
4
3
4
Légende :
Capot pour déverrouillage auxiliaire
•
Indication par LED
•
Jumper
•
Commutateur DIP
•
Bornes X2 - X5
•
Selon la version :
•
Entrée de câble M20x1,5 ou connecteur
Reset interne
•
Repère pour la distance de montage maximale admissible
•
Lame d'interverrouillage
•
Avis :
Selon la version, d'autres éléments de commande et de signalisation peuvent être
intégrés au capot et un support de montage peut être présent.
Voir la fiche technique correspondante.
Légende :
• Poignée de porte
• Dispositif de consignation basculable
(en option : second dispositif de consignation à sortie automatique)
• Ergot d'arrêt pour la modification de position de la poignée
• Vis d'arrêt T10 pour le capot de l'appareil
• Pêne
Avis :
Selon la version, un support de montage peut être présent.
Voir la fiche technique correspondante.
Légende :
• Poignée de porte
• Boîtier
• Axe d'actionnement 8 x 8 mm
(différentes longueurs disponibles)
• Douille de protection
Avis :
Selon la version, un support de montage peut être présent.
Voir la fiche technique correspondante.
(trad. mode d'emploi d'origine) 2119167-07-09/23
