MGB-L1...-AR.-... / MGB-L2...-AR.-... et MGB-L1...-AP.-... / MGB-L2...-AP.-...
12.11. Utilisation en série dans un système AR
AR
+24 V DC
-F3
-F4
GND

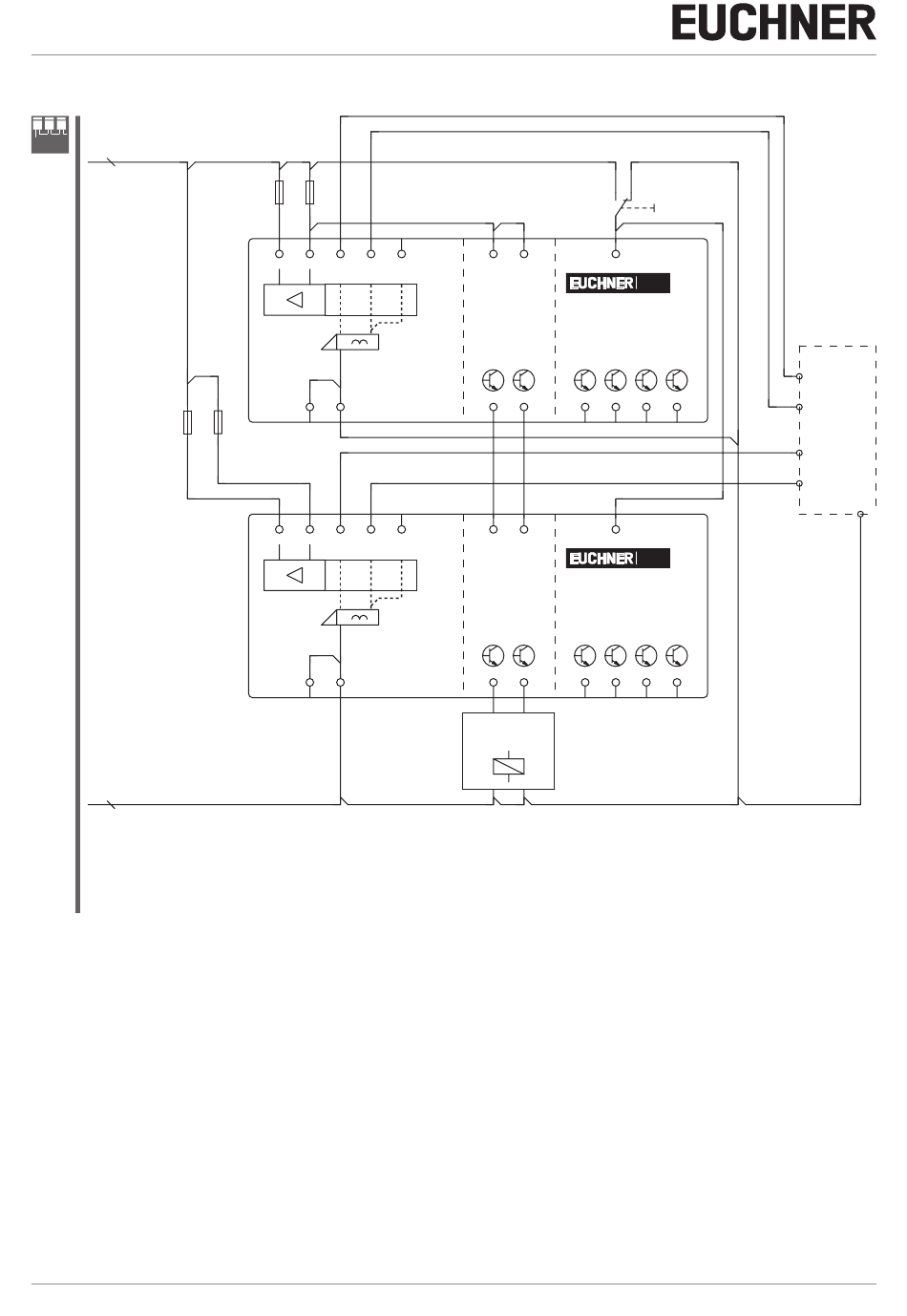

Fig. 19 : Exemples de raccordement pour utilisation en série dans un système CES-AR
Vous trouverez des informations détaillées concernant l'utilisation en série dans un système AR dans le mode d'emploi
CES-AR correspondant. Le module d'interverrouillage MGB-L1-AR-.../MGB-L2-AR-... se comporte dans un montage en
série pratiquement comme un interrupteur CES-AR. Les différences avec la version CES-AR sont décrites ci-après.
32
-F1
-F2
UB
UA
IMP1
IMP2
NC
X5:6
X3:4
X3:7
X3:6
X3:8
|
|
Guard Locking
X5:5
X3:5
0V
0V
UB
UA
IMP1
IMP2
NC
X5:6
X3:4
X3:7
X3:6
X3:8
|
|
Guard Locking
X5:5
X3:5
0V
0V
-S1
FI1A
FI1B
RST
X4:1
X4:2
X4:6
Safety
MGB
Inputs
Safety
Outputs
Monitoring Outputs
X4:4
X4:5
X5:1
X5:2
X5:3
FO1A
FO1B
OD
OT
OL
FI1A
FI1B
RST
X4:1
X4:2
X4:6
Safety
MGB
Inputs
Safety
Outputs
Monitoring Outputs
X4:4
X4:5
X5:1
X5:2
X5:3
FO1A
FO1B
OD
OT
OL
Connected
load
(trad. mode d'emploi d'origine) 2119167-07-09/23
X5:4
OI
Guard locking
Controller
X5:4
