6.7 Schweißen des REFRACTO-PAD
Hitzeschild mit dem geschlossenen Ende ca. 12,5 mm (1/2") vom Ende des Thermoele-
■
ments entfernt positionieren.
Mit einer Kehlnaht von 3,2 mm (1/8") das Hitzeschild in einem Durchgang an 3 Seiten
■
mit dem Rohr verschweißen.

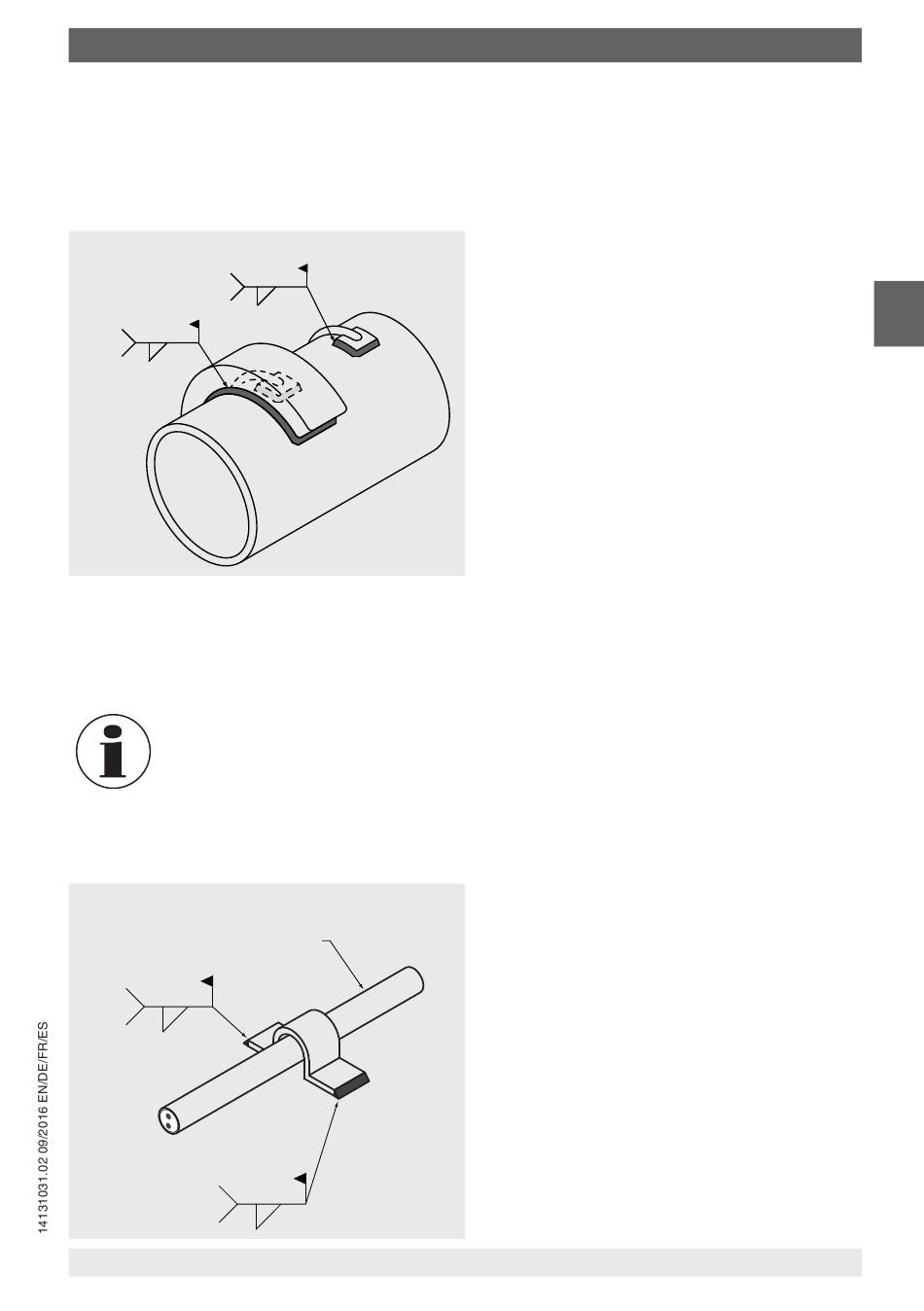

Abbildung 1: Schweißdetails
Kehl-
naht
Kehl-
naht
6.8 Rohrklammerschweißung
Die Klammern an den vorgegebenen Positionen befestigen. Den Bereich vor dem
■
Schweißen vorwärmen, sofern erforderlich.
Nur die Enden der Rohrklammern schweißen und sicherstellen, dass zwischen
der MI-Leitung und der Klammer (siehe Abbildung 2) etwas Spiel vorhanden ist
(keine Reibung).
Die Rohrklammer muss eine axiale Ausdehnung der MI-Leitung ermöglichen.
■
Die Klammern alle 300 mm (12") bis 450 mm (18") auf der Rohrlänge anschweißen.
■
Abbildung 2: Rohrklammerschweißung
MI-Leitung
Kehl-
naht
Kehl-
naht
