Montage Du Tuyau D'échappement De Turbocompresseur; Préparation Du Tuyau D'échappement De Turbocompresseur; Montage Du Gabarit D'alignement De Soufflet; Préparation Du Silencieux - Toro Rt1200 Instructions De Montage

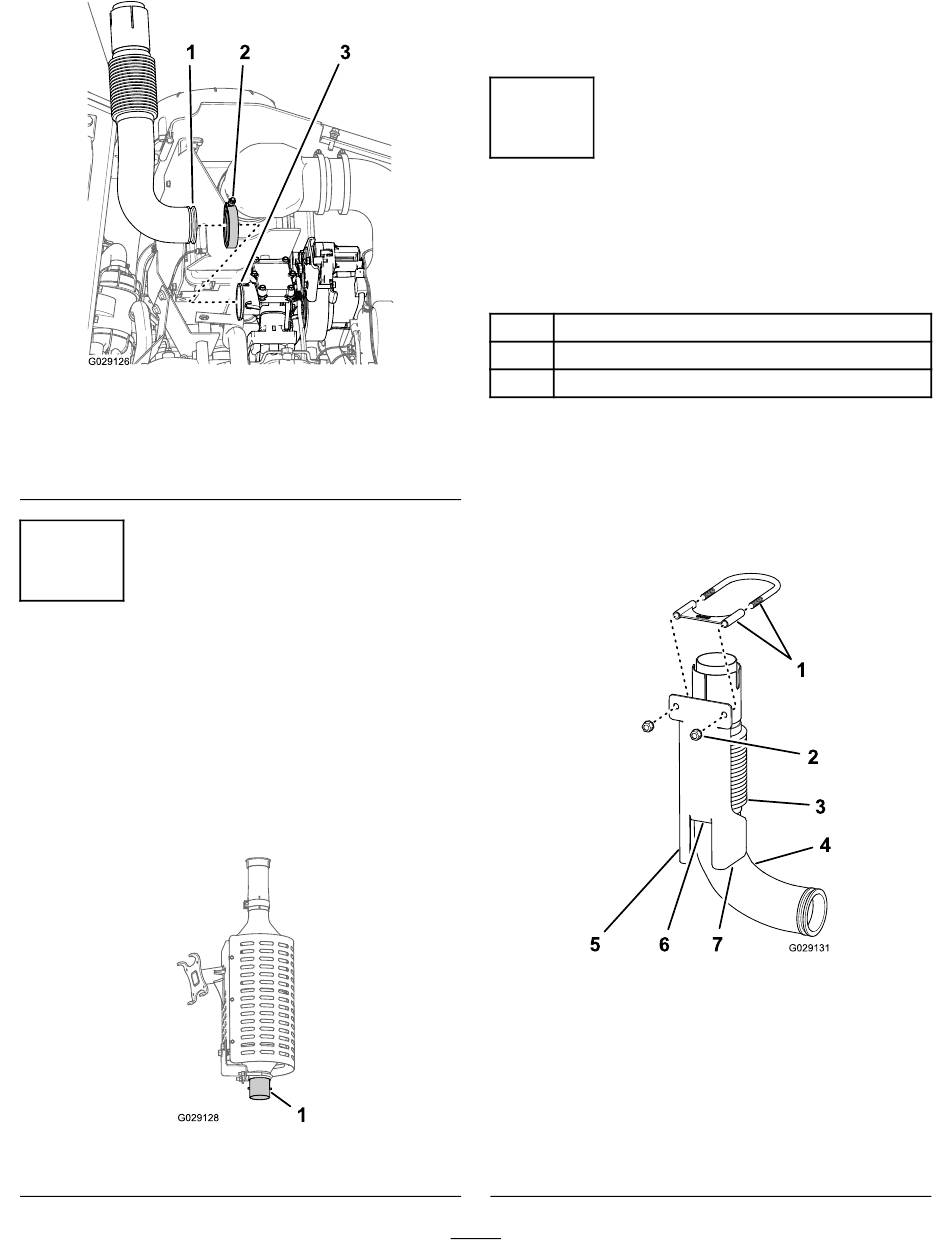

1. Bride (tuyau
d'échappement de
turbocompresseur)
2. Écrou (collier de serrage)
4
Préparation du tuyau
d'échappement de
turbocompresseur
Aucune pièce requise
Préparation du silencieux
1. Nettoyez la surface extérieure du tuyau d'entrée du
silencieux (Figure 12).
1. Tuyau d'entrée (silencieux)
Figure 11
3. Bride (sortie de
turbocompresseur)
Figure 12
2. Appliquez une fine couche de composé anti-grippage
pour haute température sur la surface extérieure du
tuyau d'entrée du silencieux.
5
Montage du tuyau
d'échappement de
turbocompresseur
Pièces nécessaires pour cette opération:
1 Gabarit d'alignement de soufflet
1 Tuyau d'échappement de turbocompresseur
1 Gabarit d'alignement de tuyau
Montage du gabarit d'alignement de
soufflet
1. Alignez Placez le gabarit d'alignement de soufflet
en face du nouveau tuyau d'échappement du
turbocompresseur, en plaçant la petite languette du
gabarit sous le soufflet
1. Étrier de serrage
2. Écrou à embase
3. Soufflet (tuyau
d'échappement de
turbocompresseur)
4. Rayon interne (tuyau
d'échappement de
turbocompresseur)
5
(Figure 13).
Figure 13
5. Jambe gauche (gabarit
d'alignement de soufflet)
6. Petite languette (gabarit
d'alignement de soufflet)
7. Jambe droite (gabarit
d'alignement de soufflet)
