ENTRETIEN
Installation de la courroie de l'unité
REMARQUE : pour monter la courroie de l'unité
de coupe le plus confortablement possible,
consultez l'autocollant de montage sur l'unité.
1. Enroulez la courroie autour de la poulie de
l'embrayage électrique située sur l'arbre du
moteur.
2. Dirigez la courroie vers l'avant et entre le
ressort et les poulies fixes.
3. Placer la courroie autour de la poulie folle à
ressort.
4. Enrouler la courroie tout autour de la poulie
guide stationnaire puis autour des boîtiers de
mandrin.
5. Pousser vers l'intérieur sur le bras de renvoi
et installer délicatement la courroie tout autour
de la poulie guide stationnaire. Une fois la
courroie bien placée, relâcher le bras de
renvoi sur la courroie.
6. Vérifiez que la courroie n'est pas tordue et
que son trajet est conforme à l'autocollant.
7. Replacer les protections de la courroie sur les
deux boîtiers de mandrin puis les fixer avec
les vis.
Courroie de pompe
Les courroies ne sont pas réglables. Remplacez-
les si elles commencent à glisser à cause de
l'usure.
Remplacement de la courroie de pompe
Garez la tondeuse sur une surface plane.
Enclencher le frein de stationnement.
Retrait de la courroie
À partir du haut de l'unité :
1. Retirer la courroie de l'unité (voir la section
relative au retrait de la courroie de l'unité dans
ce manuel).
2. Incliner le siège vers l'avant pour accéder
aux capots de ventilateurs. Retirez les deux
capots.
26

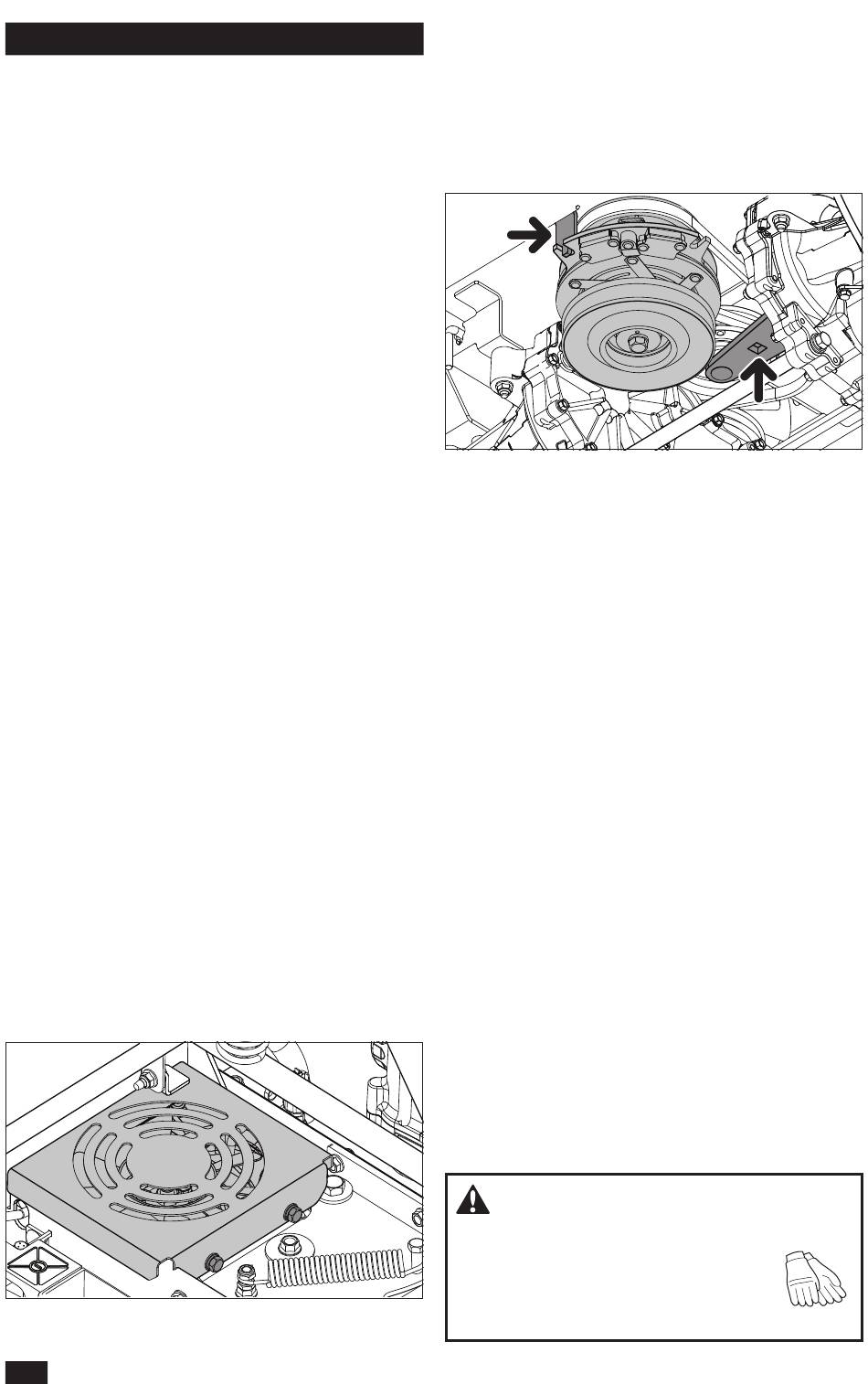

À partir du dessous de la tondeuse :
3. Retirer l'arrêt d'embrayage pour accéder à la
courroie.
4. À l'aide d'une clé à douille à poignée articulée
1/2" et de l'ouverture carrée du bras de renvoi
de la pompe, déplacez le bras pour relâcher
la courroie.
5. Lorsque le bras de renvoi est relâché, glissez
un tournevis, un axe de chape ou un outil
similaire dans le trou de 3/8" dans la plaque
située entre les deux capots de ventilateurs.
Cela maintiendra la poulie folle en position
étendue et permettra de retirer la douille à
poignée articulée.
6. Retirer la courroie du moteur et les poulies de
pompe au-dessus des ventilateurs.
Installation de la courroie
1. Si la pompe n'est pas bloquée en position
tendue, répétez les étapes 4 et 5 des
instructions ci-dessus.
2. Faites passer la courroie sur les ventilateurs
et entre les poulies folles.
3. Placer la courroie sur les poulies folles droite
et gauche.
4. Placer la courroie sur la poulie moteur.
5. Utiliser une douille à poignée articulée pour
maintenir la courroie hors pression pendant
que vous retirez l'instrument utilisé comme
attelle dans la plaque.
6. Replacer et sécuriser l'arrêt d'embrayage.
7. Réinstaller les capots de ventilateurs.
8. Replacer la courroie de l'unité (voir
Installation de la courroie de l'unité de
coupe dans ce manuel).
Disques découpeurs
MISE EN GARDE! Les lames sont
affûtées. Porter des gants de protection et/ou
envelopper les lames d'un tissu épais
pour la manipulation.
L'affûtage des lames doit être réalisé
dans un atelier d'entretien agréé.
