COMMANDES
Le présent manuel d'utilisation décrit la tondeuse
à rayon de braquage zéro de RedMax® . La
tondeuse est équipée d'un moteur à quatre temps
et soupape en tête.
7
8
9
10
11
12
13
14
15

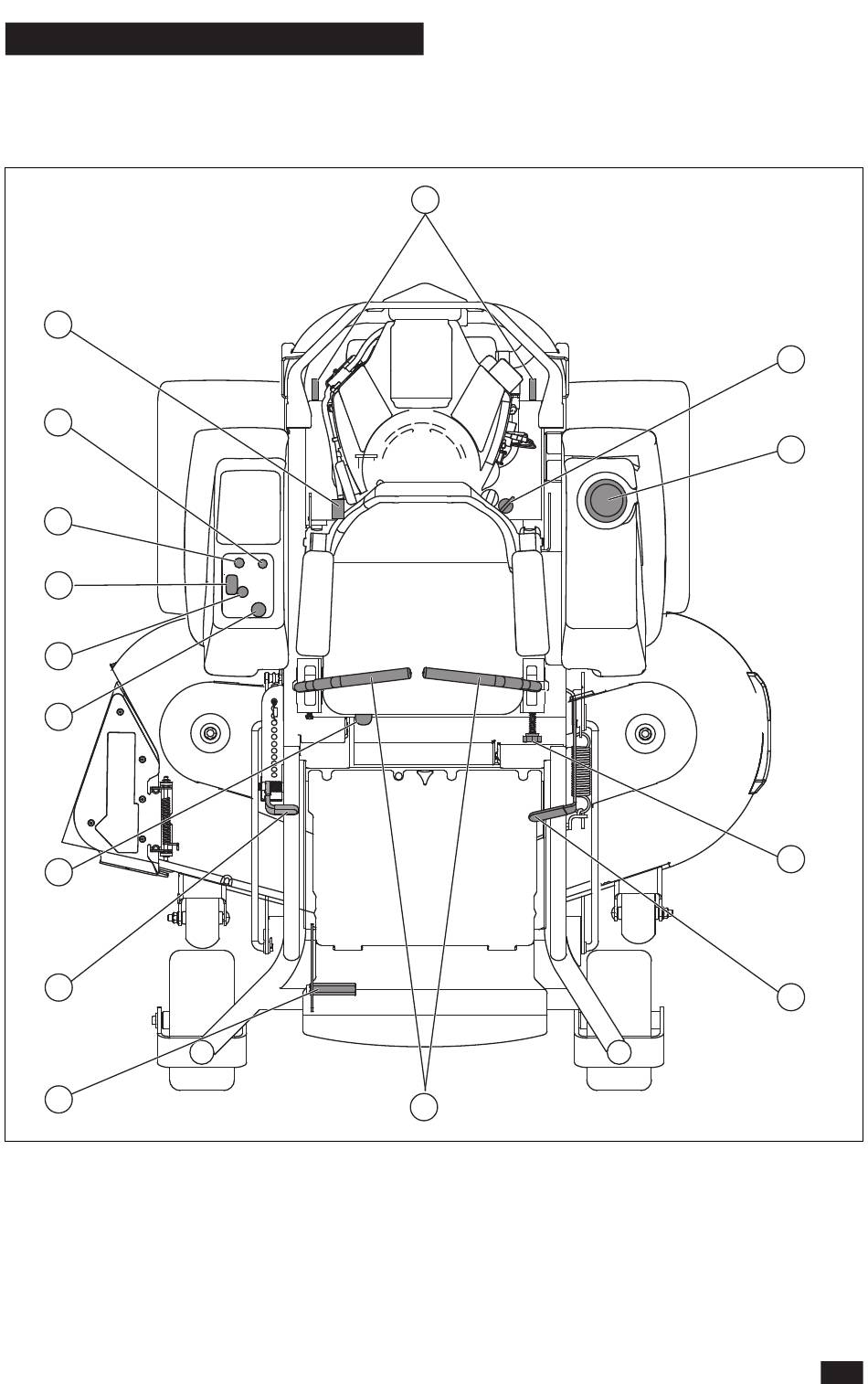

1. Leviers de la direction
2. Frein de stationnement
3. Réglage du tracé
4. Réservoir de carburant
5. Robinet de carburant
La transmission de la puissance du moteur
s'effectue à l'aide de pompes hydrauliques
à entraînement par courroie. En utilisant les
commandes de direction droite et gauche, le débit
est régulé et cela a une incidence sur la direction
et la vitesse.
6
1
6. Tringlerie de dérivation
7. Fusible
8. Commande de l'étrangleur
9. Contacteur d'allumage
10. Compteur d'entretien
11. Accélérateur
12. Commutateur de lame
13. Boulon de réglage
14. Levier de réglage du siège
15. Réglage de la hauteur
16. Levage de l'unité de coupe
5
4
3
2
13
