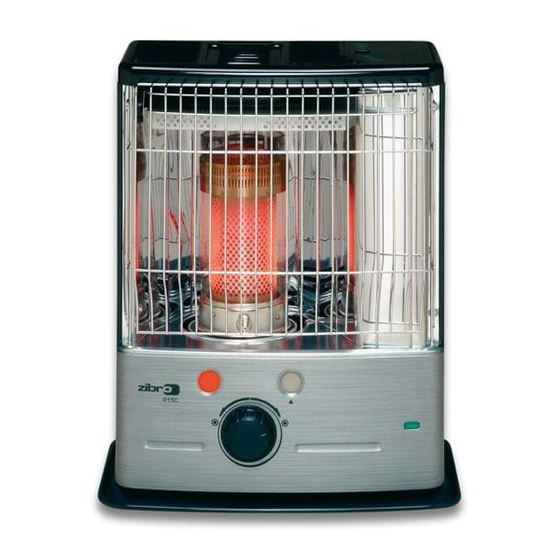

Zibro R 15 C Manuel D'utilisation

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 1

Liens rapides

Télécharger ce manuel
3
2
6
5
9
4
>
1
R 15 C
MANUEL D'UTILISATION
GEBRAUCHSANWEISUNG
BRUGSANVISNING
INSTRUCCIONES DE USO
MANUAL DE INSTRUÇÕES
OPERATING MANUAL
ISTRUZIONI D'USO
GEBRUIKSAANWIJZING
2
14
26
38
50
62
74
86

Publicité

loading

Manuels Connexes pour Zibro R 15 C

Sommaire des Matières pour Zibro R 15 C

  • Page 1 R 15 C MANUEL D'UTILISATION GEBRAUCHSANWEISUNG BRUGSANVISNING INSTRUCCIONES DE USO MANUAL DE INSTRUÇÕES OPERATING MANUAL > ISTRUZIONI D’USO GEBRUIKSAANWIJZING...
  • Page 2 PAGE PLIANTE AUFFALTBLATT FOLDEUDSIDE HOJA DESPLEGABLE FOLHA DESDOBRÁVEL FOLD-OUT PAGE > PIEGHEVOLE UITVOUWBLAD...
  • Page 3 AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESSENSE 93571 SAINT-DENIS LA PLAINE CEDEX FICHE INFORMATIVE La marque NF garantit la qualité de cet article suivant les normes françaises CHAUFFAGES MOBILES et Règlement de certification A COMBUSTIBLE LIQUIDE NF 128 02 / 01 de l’application NF 128 CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT...
  • Page 4 AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESSENSE 93571 SAINT-DENIS LA PLAINE CEDEX FICHE INFORMATIVE La marque NF garantit la qualité de cet article suivant les normes françaises NF 128 02 / 01 et Règlement de certification de l’application NF 128 CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT PARTICULIER DE LA MARQUE NF 128...
  • Page 5 Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide Zibro. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de respecter les consignes d'utilisation.
  • Page 6 Le combustible vieillit. Utilisez à chaque début ¸ Allumeur saison chauffage nouveau combustible. • Si vous chauffez au Zibro Extra ou Zibro Kristal ¹ Logement des piles vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 18/07/2002 relatif caractéristiques du combustible liquide pour...
  • Page 7 à combustible liquide conforme à l’arrêté du 08/01/1998 et du 18/07/2002. L’usage de tout autre combustible est interdit. Utilisez du combustible comme le Zibro Extra ou Zibro Kristal. Seuls ces combustibles vous assurent une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de...
  • Page 8 MANUEL I N S TA L L AT I O N D E L’ A P PA R E I L Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l’appareil, vous devez disposer: d'une pompe à combustible d'un bouchon de transport du présent manuel d'utilisation Conservez le carton et l'emballage (fig.
  • Page 9 Serrez le bouton situé au dessus de la pompe (en le tournant à droite). Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe.
  • Page 10 F O N C T I O N N E M E N T D E L’ A P PA R E I L Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l’appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées figure P.
  • Page 11 L’ A P PA R E I L S’ÉTEINT LENTEMENT. Le réservoir amovible est vide. Voir le chapitre B. Il y a de l’humidité dans le filtre. Asséchez le filtre (chapitre G). Il y a de l’humidité dans le réservoir inférieur. Consultez votre revendeur.
  • Page 12 Le filtre combustible LE FILTRE COMBUSTIBLE Vérifiez aussi régulièrement le filtre à combustible: Enlevez le réservoir amovible ¾ hors de l’appareil puis retirez le filtre à combustible(fig. N). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l'aide d'une soufflette (ne nettoyez jamais à...
  • Page 13 SPÉCIFICATIONS TECHNIQUES Allumage électrique Combustible Combustible liquide pour appareils mobiles de chauffage (Arrêté du 08/01/1998 et du 18/07/2002) Puissance calorifique maximale 225 g/h 2700 Watt Conseiller pour des pièces normalement minimum 75 maximum 95 airées (m Ne convient pas pour des pieces de volume 75m /30m inférieur à** Consommation de combustible (l/heure)*...
  • Page 14 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*. Les frais d'expédition et les risques liés à l'envoi de l’appareil ou de ses pièces sont toujours à...
  • Page 15 LE CHANGEMENT DE LA MÈCHE AVANT DE COMMENCER A CHANGER LA MECHE, L’APPAREIL DOIT ÊTRE ETEINT ET TOTALEMENT REFROIDI. Ouvrez la porte de réservoir et retirez le réservoir amovible. Retirez les piles qui se trouvent dans leur logement a l’arrière de l’appareil. Ouvrez la grille et retirez le brûleur puis refermez la grille.
  • Page 16 Prenez la mèche et positionner les crochets de maintien 1 1 2 2 a a 1 1 2 2 b b (ergots) dans les trous de l’anneau support de mèche. Remettez l’ensemble support de mèche dans son logement. Puis tourner complètement vers la gauche l’axe, pour que celui-ci soit en contact avec le système de cannelure qui se trouve sur le support de mèche.
  • Page 17 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro, der Top- Marke transportabler Kaminöfen. Sie haben sich für ein absolutes Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres Zibro zu garantieren.
  • Page 18 Brennstoff altert. Beginnen Sie jede Heizsaison mit neuem Brennstoff. ¹ Batteriefach • Wenn Sie Zibro Extra / Zibro Kristal benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen. • Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Kaminofen erst voll-...
  • Page 19 DER RICHTIGE BRENNSTOFF Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Extra / Zibro Kristal, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen: Nur mit dem richtigen übermäßige Ablagerung auf dem Docht...
  • Page 20 GEBRAUCHSANWEISUNG D I E I N S TA L L AT I O N D E S K A M I N O F E N S Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit. Außer dem Kaminofen muß...
  • Page 21 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister höher steht als der Brennstofftank (Abb.H). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks. Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts). Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank fließt.
  • Page 22 Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer ¿ gerade steht, indem Sie den Handgriff ´ kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schräg steht, führt dies zu Rauch- und Rußentwicklung. D A S B R E N N E N D E S O F E N S Nachdem der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt.
  • Page 23 UNGLEICHE FLAMME UND/ODER RUß UND/ODER GERUCH Die Brennkammer ¿ ist nicht richtig eingesetzt. Mit dem Handgriff ´ die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben läßt. Sie benutzen veralteten Brennstoff. Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an. Sie benutzen einen falschen Brennstoff.
  • Page 24 D I E WA R T U N G Ihr Kaminofen benötigt kaum Wartung. Staub und Flecken sollten jedoch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden drei Teile dem Verschleiß...
  • Page 25 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben. Die Batterien aus dem Batteriefach nehmen ¹ und an einer trockenen Stelle aufbewahren. Reinigen Sie den Brennstofffilter. Lagern Kaminofen staubfrei, nach Möglichkeit Originalverpackung. Den übriggebliebenen Brennstoff sollten Sie in der nächsten Heizsaison nicht mehr verwenden.
  • Page 26 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt. Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Verlängerung der Garantie. Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht- Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführt wurden.
  • Page 27 WECHSELN DES DOCHTES DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN. Öffnen Sie den Deckel und nehmen Sie den Brennstof- tank heraus. Nehmen Sie die Batterien aus dem Batteriefach. Das Gitter aus der Kerbung heben und nach vorn ziehen.
  • Page 28 Den Docht in den Dochthalter in die Richtung, die auf 1 1 2 2 a a 1 1 2 2 b b dem Dochthalter eingraviert ist, einsetzen. Schieben Sie den Dochthalter (inkl. Docht) über die Hauptluftröhre. Dann das Oberteil der Achse von rechts in die Nut für den Dochthalter (mit Docht) einsetzen und den Behälter links bis zum Ende eindrehen.
  • Page 29 Kære kunde Hjertelig tillykke med anskaffelsen af Deres kamin. De har anskaffet Dem et kvalitetsprodukt, som De kan få glæde af mange år frem i tiden. Forudsat at ovnen anvendes forsvarligt naturligvis. Læs derfor først denne brugsanvisning, så Deres kamin kan holde længe. På fabrikantens vegne giver vi 24 måneders garanti på...
  • Page 30 • Brændstof ældes. Start hver fyringssæson med nyt brændstof. • Når De fyrer med Zibro Extra eller Zibro Kristal, er De garanteret brændstof af den rigtige kvalitet. • Hvis De skifter over til et andet mærke/type petroleum, skal De lade ovnen brænde helt tom...
  • Page 31 DET RIGTIGE BRÆNDSTOF Deres kamin er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet så som Zibro Extra eller Zibro Kristal. Kun med dette, fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre: Overdreven tjæredannelse på vægen Ufuldstændig forbrænding...
  • Page 32 VEJLEDNING INSTALLATION AF OVNEN Tag forsigtigt Deres Zibro ud af kassen og kontroller indholdet. Ud over ovnen skal der forefindes følgende: En transportprop Denne brugsanvisning Gem kassen og emballagematerialet (fig. A) til opbevaring eller transport. Fjern det øvrige emballagemateriale: Løft frontgitteret ud af holderen (fig. B) og træk den fremad.
  • Page 33 Stik det glatte og hårdeste rør på brændstofhæverten ned i dunken. Sørg for at dunken står højere end skiftetanken (fig. H). Den ribbede slange stikkes ind i åbningen på skiftetanken. Drej knappen øverst på pumpen fast (til højre). Tryk på pumpens orange håndtag et par gange, til brændstoffet begynder at løbe ned i skiftetanken.
  • Page 34 Tryk på sluk knappen ³. Flammen går derefter ud af sig selv. (fig. M). FUNKTIONSFEJL, ÅRSAGER OG LØSNINGER Hvis en funktionsfejl ikke kan afhjælpes med nedenstående anvisninger, skal De kontakte Deres Zibro -forhandler. DEN KAN IKKE TÆNDES. Batterierne ligger ikke rigtigt i holderen.
  • Page 35 Kontakt Deres forhandler. OM VEDLIGEHOLDELSEN Deres Zibro kræver ganske lidt vedligeholdelse, husk ovnen skal være kold. Støv og pletter skal dog tørres af med en fugtig klud snarest muligt, da der ellers kan komme pletter, der er vanskelige at fjerne. Normalt er det kun to dele, der udsættes for slitage:...
  • Page 36 Fjern ikke selv nogen dele fra ovnen. Kontakt i forbindelse med reparation altid Deres kamin-forhandler. Lad ovnen køle af, før De foretager vedligeholdelse. SLUT PÅ FYRINGSSÆSONEN Vi anbefaler, at ovnen brændes helt tør ved afslutningen af fyringssæsonen, hvorefter den let kan opbevares. Følg nedenstående anvisninger: Tænd for ovnen uden for beboelsesrummet og lad den brænde helt tør.
  • Page 37 TRANSPORT For at forhindre, at ovnen lækker under transport, skal der tages følgende forholdsregler: Lad ovnen køle af. Fjern skiftetanken ¾ fra ovnen og fjern brændstoffiltret (fig. N). Det kan dryppe lidt fra dette. Hav en klud klar. Opbevar ikke brændstoffiltret og skiftetanken i ovnen.
  • Page 38 Forkert brændstof kan endog være farligt*. Derfor anbefales brugen af Zibro Extra i kaminen. Zibro Extra er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen. Fragtomkostninger og risiko ved forsendelse af ovnen eller dele af denne er altid for købers regning.
  • Page 39 UDSKIFTNING AF VÆGEN I N D E N D U P Å B E G Y N D E R U D S K I F T N I N G E N A F V Æ G E N , S K A L K A M I N E N V Æ R E S L U K K E T O G H E LT A F K Ø...
  • Page 40 Sæt vægen i vægeholderen, sørg for at den vender den 1 1 2 2 a a 1 1 2 2 b b vej der er angivet i vægeholderen. Anbring vægeholderen (med vægen) over luftskakten. Placer derefter enden af akslen i højre side i rillen i vægeholderen og drej hele akslen til venstre.
  • Page 41 Estimado Cliente: Le felicitamos por la compra de su Zibro, la marca de primera entre estufas transportables. Usted acaba de comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente.
  • Page 42 El combustible envejece. Comience cada otoño ¹ Alojamiento de con nuevo combustible. pilas • Si Usted utiliza Zibro Extra / Zibro Kristal, tiene la seguridad hacer combustible apropiado. Le aconsejamos Zibro Extra / Zibro Kristal por su alta calidad constante en todas y cada una de sus garrafas.
  • Page 43 EL COMBUSTIBLE APROPIADO Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua, como lo es Zibro Extra / Zibro Kristal. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a: Solamente el excesiva adherencia de alquitrán en la mecha...
  • Page 44 MANUAL I N S TA L A C I O N D E L A E S T U FA Extraiga de la caja con cuidado la estufa y controle el contenido. Además de la estufa, la caja debe contener: una bomba manual de combustible un tapón de transporte el presente manual del usuario...
  • Page 45 Tome la bomba manual de combustible e introduzca el tubo liso, más rígido en el bidón, procurando que éste último esté colocado más alto que el depósito extraíble (fig. H). Introduzca la goma flexible ranurada en el orificio del depósito extraíble. Apriete el botón superior de la bomba (girándolo hacia la derecha).
  • Page 46 Antes de encender la estufa, controle siempre si la cámara de combustión ¿ está bien recta, moviendola con ayuda del asa ´ un poco a la izquierda y derecha (fig. E). Esto se efectuará sin ninguna dificultad. Si la cámara de combustión está...
  • Page 47 LLAMA INESTABLE Y/U HOLLIN Y/U OLOR. La cámara de combustión ¿ no está colocada de forma correcta. Póngala recta con el asa ´, hasta que logre moverla más fácilmente hacia la izquierda y derecha. Usted utiliza un combustible envejecido. Comience cada otoño con nuevo combustible. No ponga nunca el combustible en un lugar expuesto al sol.
  • Page 48 M A N T E N I M I E N T O Su estufa requiere poco mantenimiento. Lo que sí es importante es que quite el polvo y las manchas a tiempo con un paño húmedo, ya que si no podrían formarse manchas permanentes.
  • Page 49 Extraiga las pilas de la estufa ¹ y guárdelas en un lugar seco. Limpiar el filtro de combustible (Vea capítulo G). Guarde la estufa protegida del polvo, si es posible en su embalaje original. El combustible que ha sobrado no lo puede utilizar en el invierno próximo. Por lo tanto, consúmalo.
  • Page 50 * Los materiales muy inflamables - no es el caso del Zibro -, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, apáguela inmediatamente (vea capítulo E).
  • Page 51 CAMBIAR LA MECHA ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETA- MENTE FRÍA. Abra la tapa del depósito extraíble y sáquelo. Quite las pilas. Abra la rejilla, levantándola ligeramente y tirando de ella hacia delante. Extraiga el quemador de la estufa. Cierre la rejilla.
  • Page 52 Ponga la nueva mecha en el collar según la indicación 1 1 2 2 a a 1 1 2 2 b b grabada en este último. Coloque el collar (con su mecha) en el tubo. Posteriormente, vuelva a girar el mecanismo de la rueda hacia la derecha, hasta que suba y coloque el cuello de la mecha en la ranura.
  • Page 53 Prezada Senhora/Prezado Senhor: Parabéns pela compra do seu Zibro, a marca N°1 entre os aquecedores portát- eis. O produto adquirido proporcionar-lhe-á muito prazer por muitos anos. Desde que utilize o aquecedor de forma responsável, naturalmente. Portanto leia primeiro com atenção este manual de instruções, para uma vida útil e pro- longada do seu aquecedor.
  • Page 54 ¸ Espiral de incand- combustível novo. escência • Ao utilizar o combustível Zibro Extra / Zibro Kristal, e só este, estará a utilizar um combustível de qualidade, garantindo um bom funcionamento e ¹ Compartimento de longevidade do aparelho.
  • Page 55 O COMBUSTÍVEL CORRECTO O seu aquecedor Zibro foi projectado para a utilização de combustível livre de água, puro e de alta qualidade, como o Zibro Extra / Zibro Kristal. Somente assim estará garantida uma combustão limpa e eficaz. Combustíveis de má qualidade podem ter como consequência:...
  • Page 56 MANUAL A INSTALAÇÃO DO AQUECEDOR Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo. Ao lado do aquecedor deve dispor também de: uma bomba de sifão de combustível uma tampa para transporte estas instruções de operação Guarde a caixa e o material de embalagem (fig. A) para armazenagem e/ou transporte.
  • Page 57 Aperte o botão que se encontra em cima da bomba (girando-o à direita). Prima algumas vezes a bomba, até que o combustível comece a fluir ao anque. Quando for o caso, já não será preciso continuar a premir. Preste atenção ao medidor de combustível do tanque durante o enchimento µ...
  • Page 58 Verifique sempre após a ignição do aquecedor se a câmara de combustão está bem posicionada, deslizando-a pelo manípulo um pouco para a esquer- da e a direita (fig. E). Proceda de forma suave. Quando a câmara de combustão estiver desnivelada, produzir-se-á fumo e fuligem. O FUNCIONAMENTO DO CALORIFERO Ao proceder à...
  • Page 59 CHAMA DESIGUAL E/OU FULIGEM E/OU CHEIRO. A câmara de combustão não está bem colocada. Coloque-a na posição correcta com o manípulo , até que possa deslizá-la com facilidade um pouco para a esquerda ou para a direita. A altura da chama não está bem ajustada. Consulte o seu representante. Está...
  • Page 60 2. ESPIRAL DE INCANDESCÊNCIA A Espiral de incandescência terá uma maior longevidade se fizer a ignição de um modo correcto. Substitua as pilhas a tempo e assegure-se de que não pressiona com demasiada força o botão deslizante. Se o filamento se partir, deverá Bobine de ignição substituir a Espiral.
  • Page 61 TRANSPORTE Para evitar que o seu aquecedor apresente vazamento de combustível durante o transporte, proceda da seguinte forma: Deixe o aquecedor arrefecer. Retire o tanque removível do aquecedor e retire o filtro de combustível (fig. N). É possível que este siga gotejando; Mantenha um pano à mão. Guarde o filtro de combustível e o tanque removível fora do aquecedor.
  • Page 62 A garantia somente é válida mediante apresentação de recibo de compra datada e se não tiverem sido introduzidas modificações. A garantia não é aplicável a danos resultantes de actos que sejam diferentes aos das instruções de operação, à negligência nem à utilização de combustível incorrecto ou em mau estado.
  • Page 63 A SUBSTITUIÇÃO DA MECHA ANTES DE SUBSTITUIR A MECHA, A ESTUFA DEVE ESTAR APAGADA E COMPLETAMENTE FRIA. Abra a tampa do tanque e retire o tanque removível. Retire as pilhas do compartimento. Levante a grelha do entalhe e puxe-a para a frente. Retire da estufa a cabeça do queimador.
  • Page 64 Coloque a mecha no suporte de acordo com a direcção 1 1 2 2 a a 1 1 2 2 b b indicada no suporte da mecha. Coloque o suporte da mecha (com mecha) sobre o compartimento Coloque seguida extremidade do eixo no lado direito da ranhura do suporte da mecha e gire à...
  • Page 65 Dear Sir, Madam, Congratulations on your purchase of this Zibro heater, the number one brand amongst portable heaters. You have purchased a first-class quality product, which will serve you for many years to come. This, of course, provided you use the heater correctly.
  • Page 66 • The right quality of fuel will be assured, when you use Zibro Extra / Zibro Kristal for your heater. • If you change to another brand and/or type of paraffin oil, you must first finish up all the...
  • Page 67 Only use Class C1 paraffin fuel in accordance with BS2869 Part two, or equivalent. Your heater has been designed for use with high-quality water-free pure paraffin oil, such as Zibro Extra / Zibro Kristal. Only fuels of this kind will ensure clean and proper burning. Lower quality fuel may result in:...
  • Page 68 MANUAL INSTALLING THE HEATER Carefully remove your heater from the box and check the contents. In addition to the heater you also need to have: a manual fuel pump a transportation cap these directions for use Keep the box and the packaging materials (Fig. A) for storage and/or transportation.
  • Page 69 Take the manual fuel pump and insert the smooth, most rigid tube into the jerrycan. Make sure that it is in a higher position than the removable tank (Fig. H). Insert the ribbed hose into the opening of the removable tank. Lock the valve on top of the pump (turn clockwise).
  • Page 70 After having ignited the heater, always check whether the combustion chamber ¿ is level, by sliding it slightly to the left and the right by its handle ´ (Fig. E). This should be a smooth movement. If the combustion chamber is not level, this will cause smoke and soot to develop.
  • Page 71 You are using fuel which is past its ‘use by’ date. Start every heating season with fresh fuel. You are using the incorrect type of fuel. Refer to THE RIGHT FUEL (See Section ’What you need to know in advance’). Dust has gathered in the lower part of the heater.
  • Page 72 2. THE IGNITION COIL The ignition coil will have a longer life, if you ignite the heater in the correct manner. Replace the batteries in time and take care not to push in the ignition button with too much force. If the filament is broken, the ignition coil must be replaced.
  • Page 73 TRANSPORTATION Take the following measures to avoid fuel leakage during the transportation of fuel filter the heater: Let the heater cool down. Remove the removable tank ¾ from the heater and remove the fuel filter (Fig. N). Some drops may leak from the filter; keep a cloth at hand. Store the fuel filter and the removable tank outside the heater.
  • Page 74 The warranty will not apply to damages caused by actions not in compliance with the Directions for Use, neglect, and the use of an incorrect type of fuel, or fuel past its use-by date. The use of incorrect fuel can even be dangerous*. Transportation costs and the risks involved during the transportation of the heater or heater components will always be the responsibility of the purchaser.
  • Page 75 REPLACEMENT OF THE WICK ENSURE THAT THE HEATER IS OFF AND COMPLETELY COOL BEFORE STARTING TO REPLACE THE WICK. Open the lid and remove the removable tank. Remove the batteries from the battery holder. Open the front grill. Remove the combustion chamber from the heater.
  • Page 76 Install the wick to the wick sleeve according to the allo- 1 1 2 2 a a 1 1 2 2 b b wed direction engraved on the wick sleeve. Install the wick sleeve (with wick) to the primary air tube.
  • Page 77 Egregio Signore, Gentile Signora, Ci congratuliamo con Lei per l’acquisto di una Zibro, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità indiscussa, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto.
  • Page 78 • Quando si fa uso di Zibro Extra / Zibro Kristal, si è sicuri di utilizzare combustibile di qualità. • Se si passa ad un’altra marca o tipo di petrolio, fare bruciare dapprima la stufa fino a che non vi è...
  • Page 79 La stufa portatile è stata progettata per l’uso di un petrolio di alta qualità, puro, senza acqua, come Zibro Extra / Zibro Kristal, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi:...
  • Page 80 MANUALE INSTALLAZIONE DELLA STUFA Estrarre con cautela la stufa dalla scatola e controllare il contenuto. Oltre alla stufa, devono essere presenti i seguenti componenti: una pompa a sifone per il combustibile un tappo per il trasporto le istruzioni d’uso Conservare la scatola ed il materiale d’imballaggio (fig. A) per l’immagazzinaggio e/o il trasporto.
  • Page 81 Prendere la pompa a sifone per il combustibile ed inserire il tubo liscio, più rigido, nella latta. Assicurarsi che questa sia più in alto rispetto al serbatoio estraibile (fig. H). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estraibile. Fissare la manopola che si trova sopra la pompa (verso destra).
  • Page 82 Dopo l’accensione della stufa controllare sempre che la camera di combustione ¿ sia nella posizione corretta, spostandola con la maniglia ´ leggermente verso sini- stra e destra (fig. E). Questo movimento deve avvenire senza intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine. LA COMBUSTIONE DELLA STUFA Dopo l’accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funziona bene.
  • Page 83 FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE. La camera di combustione ¿ non è stata installata correttamente. Correggerne la posizione con la maniglia ´, fino a spostarla facilmente verso sinistra e verso destra. Il combustibile è vecchio. Cominciare ogni stagione fredda con nuovo combustibile. Si fa uso del combustibile sbagliato.
  • Page 84 LA MANUTENZIONE La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie difficili da eliminare. Normalmente sono solo tre le parti che si consumano. 1. LE BATTERIE Le batterie possono essere sostituite. Non gettare le batterie vecchie fra i rifiuti domestici.
  • Page 85 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto. Togliere le batterie dalla stufa ¹ e conservarle in un luogo asciutto. Pulire il filtro (cfr. capitolo G). Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell’imballaggio originale.
  • Page 86 La PVG International rifiuta esplicitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti. La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolungamento della garanzia stessa. La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
  • Page 87 SOSTITUZIONE DELLO STOPPINO PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA. Aprire lo sportellino del serbatoio e togliere il serbatoio estraibile. Togliere le batterie dal suo comparto. Sollevare la griglia dalla’incastro e tirarla in avanti. Togliere la camera di combustione dalla stufa.
  • Page 88 Reinserire lo stoppino nell’anello porta stoppino 1 1 2 2 a a 1 1 2 2 b b rispettando il giusto verso indicato sullo stoppino stesso. Inserire l’anello porta stoppino (stoppino compreso) nel camino di aspirazione. Riposizionare la parte superiore del pernio dentro l’incavo dell’anello porta stoppino 1 1 3 3 a a 1 1 3 3 b b...
  • Page 89 Geachte mevrouw, meneer, Van harte gefeliciteerd met de aankoop van uw Zibro, het A-merk onder de verplaatsbare kachels. U hebt een kwaliteitsproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt natuurlijk. Lees daarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw Zibro.
  • Page 90 • Brandstof veroudert. Begin elk stookseizoen met nieuwe brandstof. • Wanneer u stookt met Zibro Extra / Zibro Kristal, bent u verzekerd van de juiste kwaliteit brandstof. • Indien u overgaat op een ander merk en/of soort kerosine, moet u de kachel eerst helemaal laten...
  • Page 91 DE JUISTE BRANDSTOF Uw verplaatsbare kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit, zoals Zibro Extra / Zibro Kristal. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:...
  • Page 92 HANDLEIDING HET INSTALLEREN VAN DE KACHEL Haal uw kachel voorzichtig uit de doos en controleer de inhoud. Naast de kachel moet u ook beschikken over: een brandstofhevelpompje een transportdop deze gebruiksaanwijzing Bewaar de doos en het verpakkingsmateriaal (fig. A) voor opslag en/of transport. Verwijder het overige verpakkingsmateriaal: Verwijder het stukje verpakkingsmateriaal bij de grille ¶.
  • Page 93 Neem het brandstofhevelpompje en steek de gladde, meest stugge pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. H). De geribbelde slang steekt u in de opening van de wisseltank. Draai de knop bovenop het pompje vast (naar rechts). Knijp enkele keren in het pompje, totdat de brandstof in de wisseltank stroomt.
  • Page 94 Controleer na het ontsteken van de kachel altijd of de verbrandingskamer ¿ goed recht staat, door deze aan de handgreep ´ even naar links en rechts te schuiven (fig. E). Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling. HET BRANDEN VAN DE KACHEL Na het ontsteken van de kachel duurt het 10 à...
  • Page 95 SLECHTE VERBRANDING EN/OF ROET/GEUR. De verbrandingskamer ¿ is niet goed geplaatst. Zet deze recht met de handgreep ´, tot u hem makkelijk wat naar links en rechts kunt schuiven. U gebruikt verouderde brandstof. Begin elk stookseizoen met nieuwe brandstof. U gebruikt verkeerde brandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk ”Wat u vooraf moet weten”).
  • Page 96 2. DE ONTSTEKINGSSPIRAAL De ontstekingsspiraal gaat langer mee als u de kachel op de juiste manier ont- steekt. Vervang op tijd de batterijen en let op dat u de ontstekingstoets niet te krachtig indrukt. Als de gloeidraad gebroken is, dient de ontstekingsspiraal ver- vangen te worden.
