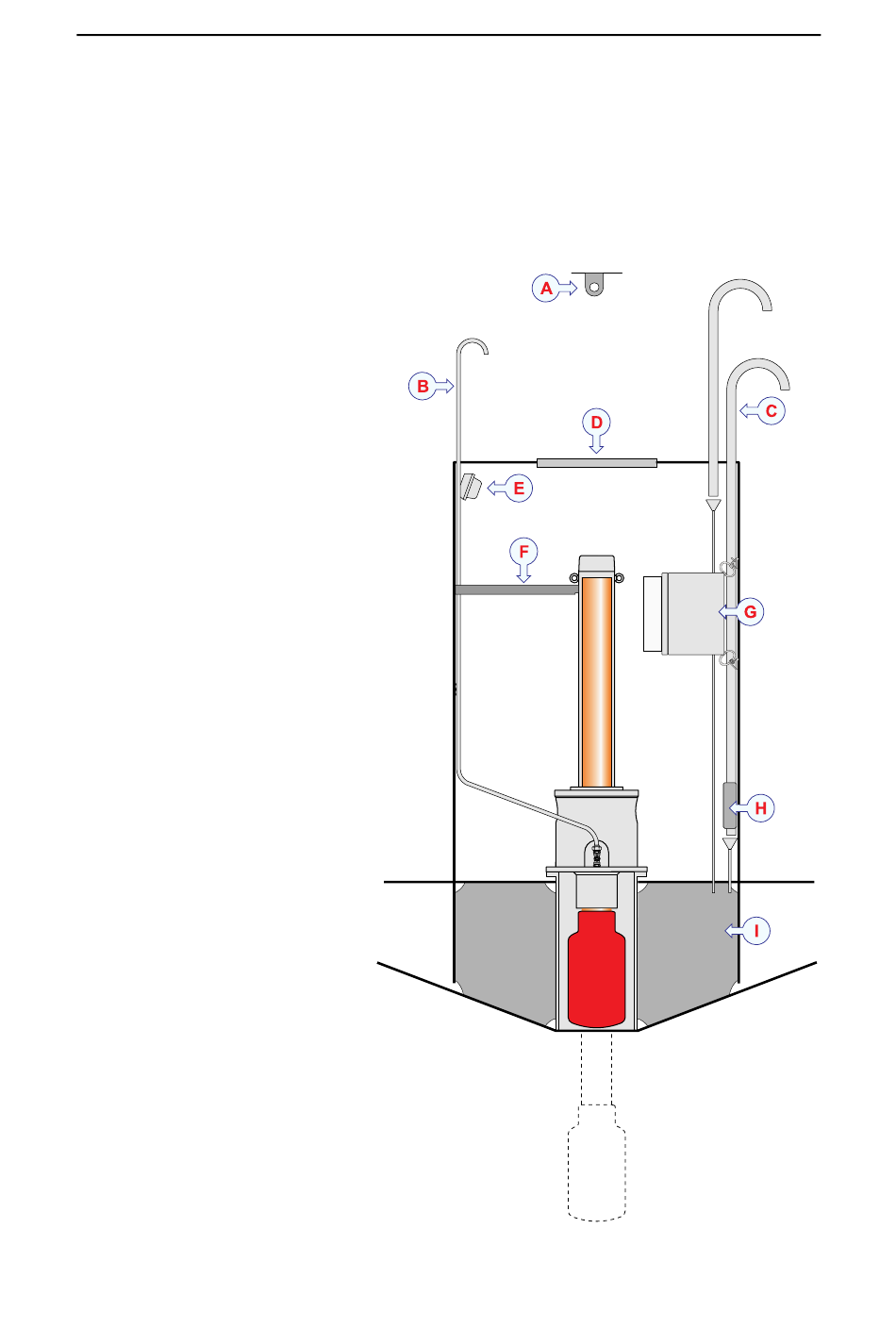

Agencement de l'unité de coque : Vue latérale
La salle du sonar doit offrir suffisamment d'espace pour tous les éléments fournis avec le
système SU90. Cet exemple montre une salle de sonar et une unité de coque typiques
vues de côté. L'unité de coque est montée sur l'axe central du navire, au-dessus de la
quille.
A Point de fixation pour
appareil de levage (La
capacité de charge
minimale est de 2000 kg.
)
B Tuyau de purge d'air (Le
diamètre minimum est de
1/4 "(6,35 mm). )
C Tuyaux de purge d'air (Le
diamètre minimum est de
1/2 "(12,7 mm). )
D Trappe d'accès
E Lampe
F Supports mécaniques
G Unité transcepteur
H Radiateur
I Trois ou quatre plaques
de renforts (raidisseurs)
doivent être soudées aux
cadres ou aux ponts.
La salle du sonar doit être
facilement accessible, à l'aide
d'une trappe appropriée ou
d'une porte. La taille de la
trappe doit permettre de retirer
l'ensemble de l'unité de coque
sans être démonté.
Sujets connexes
Conditions du local du sonar,
page 69
