Connexion de liaison série RS-485 utilisant deux ou quatre
fils
Une connexion de liaison série RS-485 utilisant deux ou quatre fils est un moyen courant
de connecter le système SU90 à des dispositifs externes. Ce format est recommandé si
le câble série doit être très long.

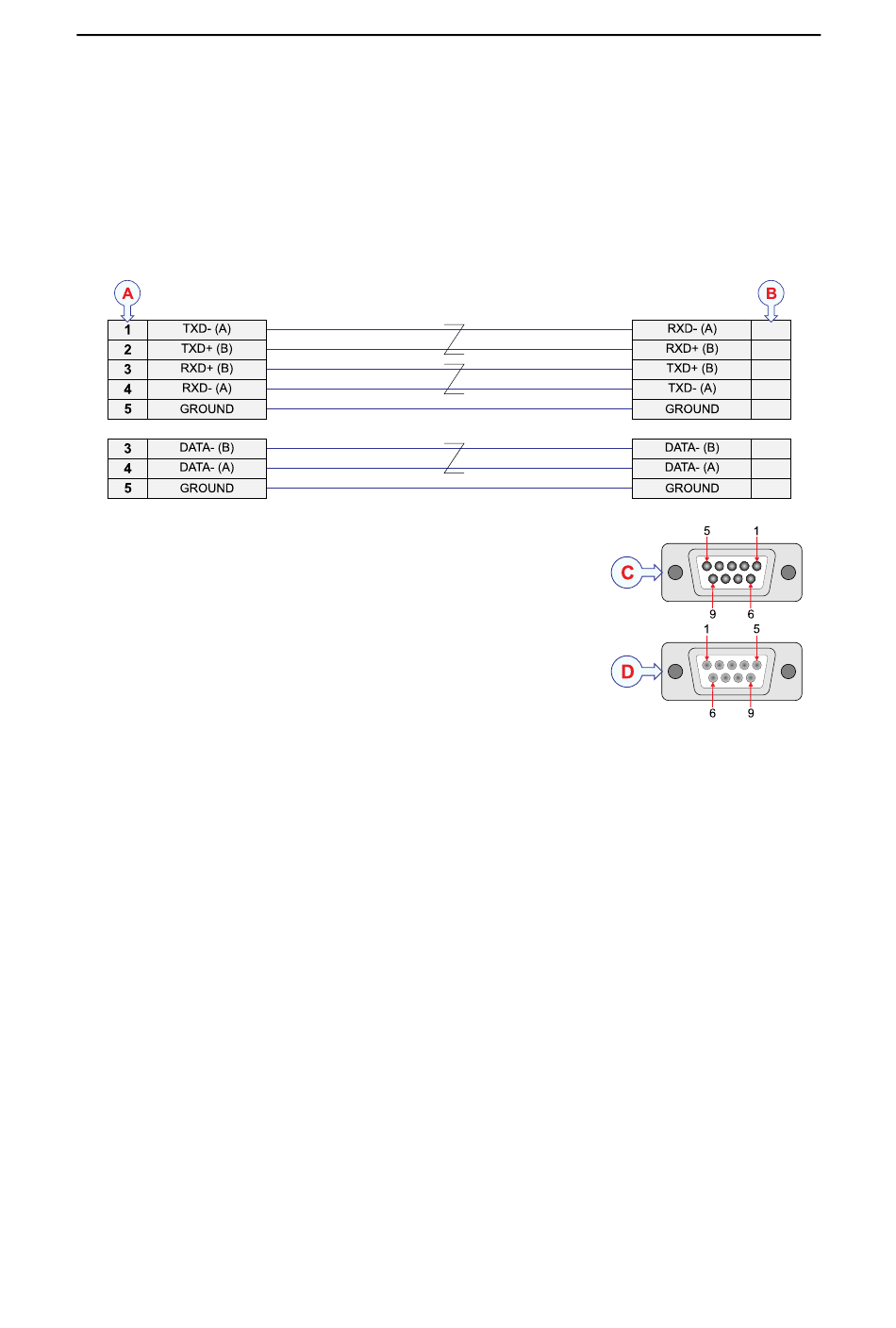

A
Connexion local à l'adaptateur série
B
Connexion périphérique distant (Pour plus
d'informations, reportez-vous au manuel utilisateur
fourni par le fabricant.)
C
Connecteur sous-miniature D femelle 9 broches
D
Connecteur sous-miniature D mâle 9 broches
Sauf indication contraire, ce câble doit être fourni par
le chantier d'installation.
Conditions minimales en matière de câbles
: 2 x 5 x 0.5 mm
Conducteurs
: Tressés ensemble
Blindage
: 60 V
Tension
Diamètre extérieur maximal
Utilisez un câble à paires torsadées. Si vous avez besoin d'installer un câble de ligne
série très long, augmentez la section.
Sujets connexes
Aperçu Moxa CP114EL-I, page 198
À propos des liaisons série, page 246
Schémas des câbles et spécifications, page 222
200
2
: défini par les fiches et/ou le presse-étoupe
461433/D
