Concept de blindage

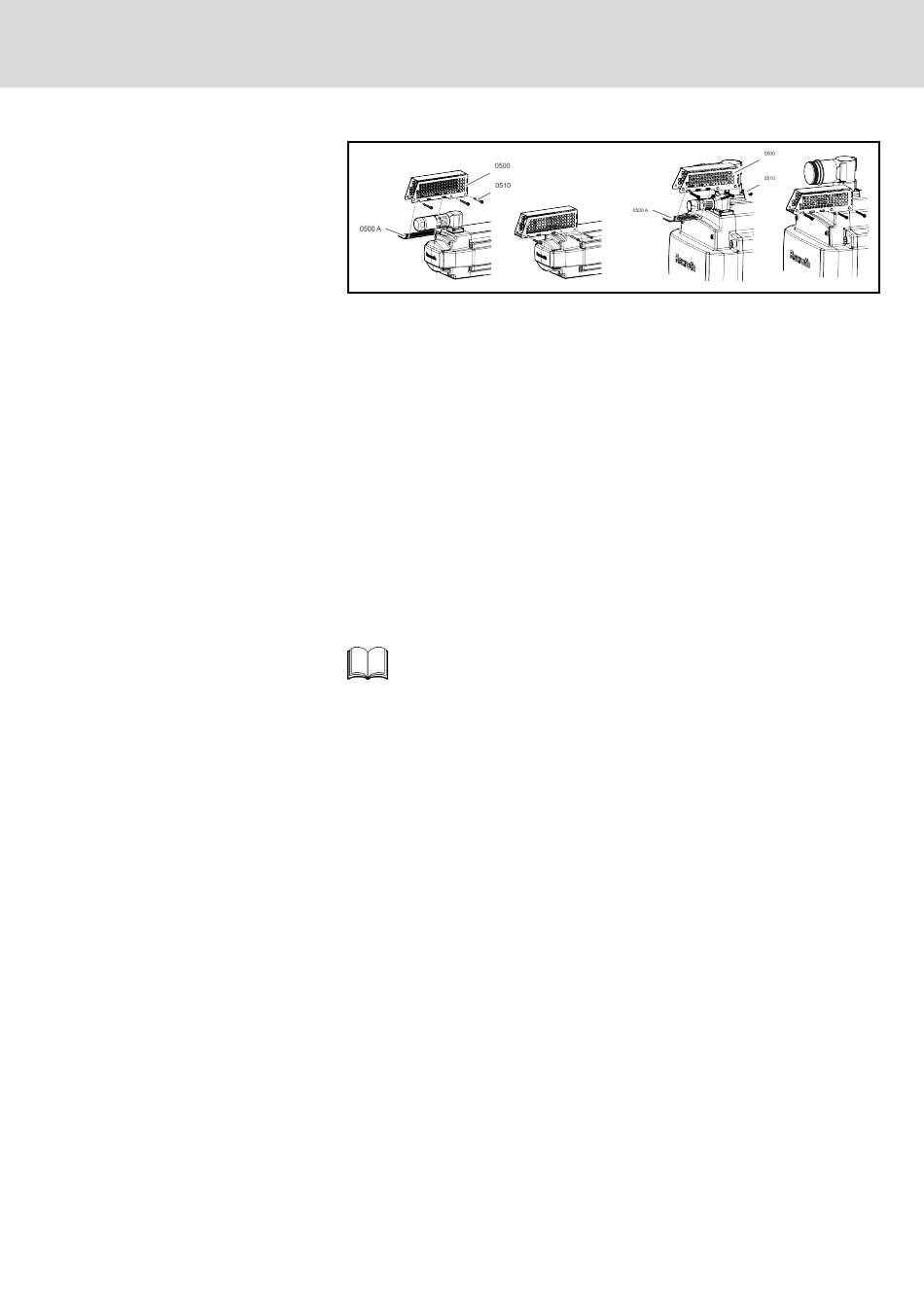

Fig. 7-6:
Montage du capot de protection
Le connecteur enfichable pivotant se présente à 90°.
1. Positionner le capot de protection sur le connecteur enfichable.
2. Serrer les vis de fixation (0510) (couple de serrage : 1,3 Nm).
Le capot de protection est opérationnel dès son montage.
Les entraînements alimentés par un convertisseur peuvent générer des cou‐
rants de fuite haute fréquence dans les câbles du moteur et dans le moteur
lui-même. Le recours à des câbles blindés et un raccordement étendu à bas‐
se impédance des surfaces blindées sur le moteur et le variateur peuvent mi‐
nimiser les perturbations et guider les courants de fuite de manière ciblée du
moteur au variateur. Les câbles confectionnés de Bosch Rexroth répondent
aux exigences des composants du moteur intégrés et font l'objet d'une certifi‐
cation. Cette propriété ne peut pas être garantie en cas d'utilisation de câbles
de fabricants tiers.
Vous trouverez de plus amples informations sur la "compatibilité élec‐
tromagnétique (CEM)" dans la documentation "Rexroth IndraDrive Antriebs‐
systeme mit HMV01/02 HMS01/02, HMD01, HCS02/03".
