54 / 78
Raccordement électrique
8.3.5

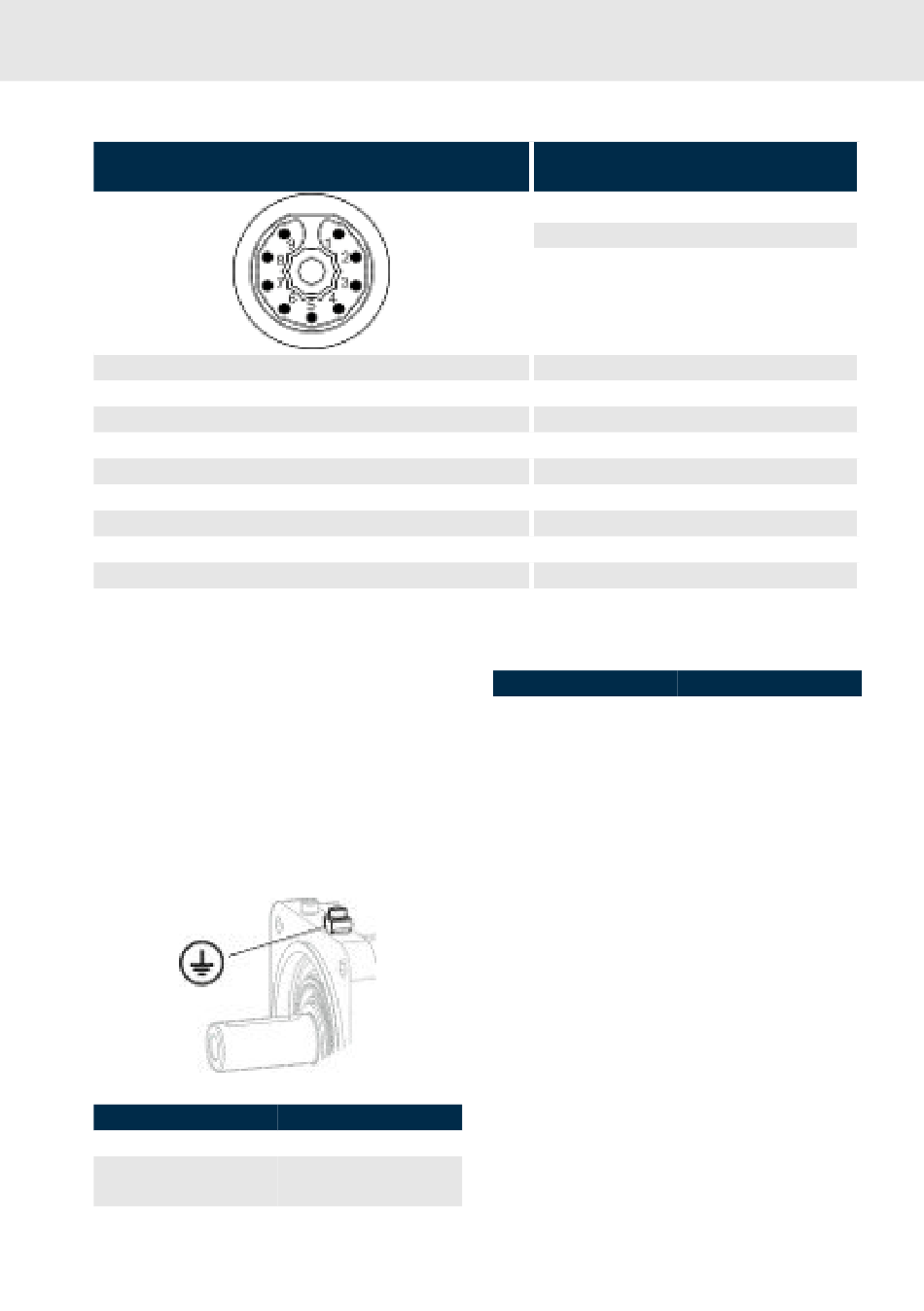

MS2E Raccordement électrique « Codeur »
Affectation des broches M17, codeur (raccordement à
deux câbles)
Instructions de montage des connecteurs enfichables SpeedCon, voir
les connecteurs enfichables » à la page 57
8.3.6
Raccordement à la terre
Les moteurs conçus pour les zones explosibles
doivent être mis à la terre par un conducteur de
terre séparé en plus du conducteur de protection
à l'intérieur du câble de puissance du moteur.
Une borne de raccordement supplémentaire est
prévue sur la bride du moteur pour le conducteur
de terre.
Raccordement à la terre Vis M5
Section nominale
Plage de serrage
Bosch Rexroth AG
1
2
3
4
5
6
7
8
9
4 mm²
4 mm² (fil fin) ; 6 mm²
(unifilaire)
MS2E Servomoteurs synchrones
Fonction
Codeur
⮫ Chapitre 8.3.10 « Raccorder
Raccordement à la terre Vis M5
Couple de serrage
8.3.7
Concept de blindage
Les entraînements alimentés par un convertis-
seur peuvent générer des courants de fuite
haute fréquence dans les câbles du moteur et
les moteurs. Le recours à des câbles blindés
et un raccordement étendu à basse impédance
de la surface blindée au moteur et au variateur
peuvent minimiser les dysfonctionnements et
guider les courants de fuite de manière ciblée
du moteur au variateur. Les câbles confectionnés
de Bosch Rexroth répondent aux exigences des
composants du moteur montés et font l'objet
d'une certification.
Vous trouverez de plus amples informations au
sujet de la « compatibilité électromagnétique
(CEM) » dans l'étude de projet des systèmes
d'entraînement respectifs.
Cx
Dx
+UB
n.c.
Data+
Data-
n.c.
n.c.
n.c.
n.c.
GND
2 Nm
R911387137, Édition 03
