Remplacement de la courroie du
ventilateur/de l'alternateur (moteurs
4045 et 6068)
NOTE: Pour des informations détaillées concernant le
tendeur de courroie, voir sous "Contrôle du tendeur
de courroie automatique (moteurs POWERTech)".
1. Inspecter la courroie: voir si elle présente des fissures,
des effilochages ou des étirements. Les remplacer si
nécessaire.
2. Moteurs avec tendeur de courroie automatique:
relâcher la courroie au moyen d'un levier et d'une clé
à douille placée sur le bras de tension.
Moteurs avec tendeur de courroie manuel: desserrer
les vis de fixation de l'alternateur.
3. Déposer la courroie polytrapézoïdale des poulies et
la mettre au rebut.
4. Installer une courroie neuve en s'assurant qu'elle est
correctement assise dans les gorges de toutes les

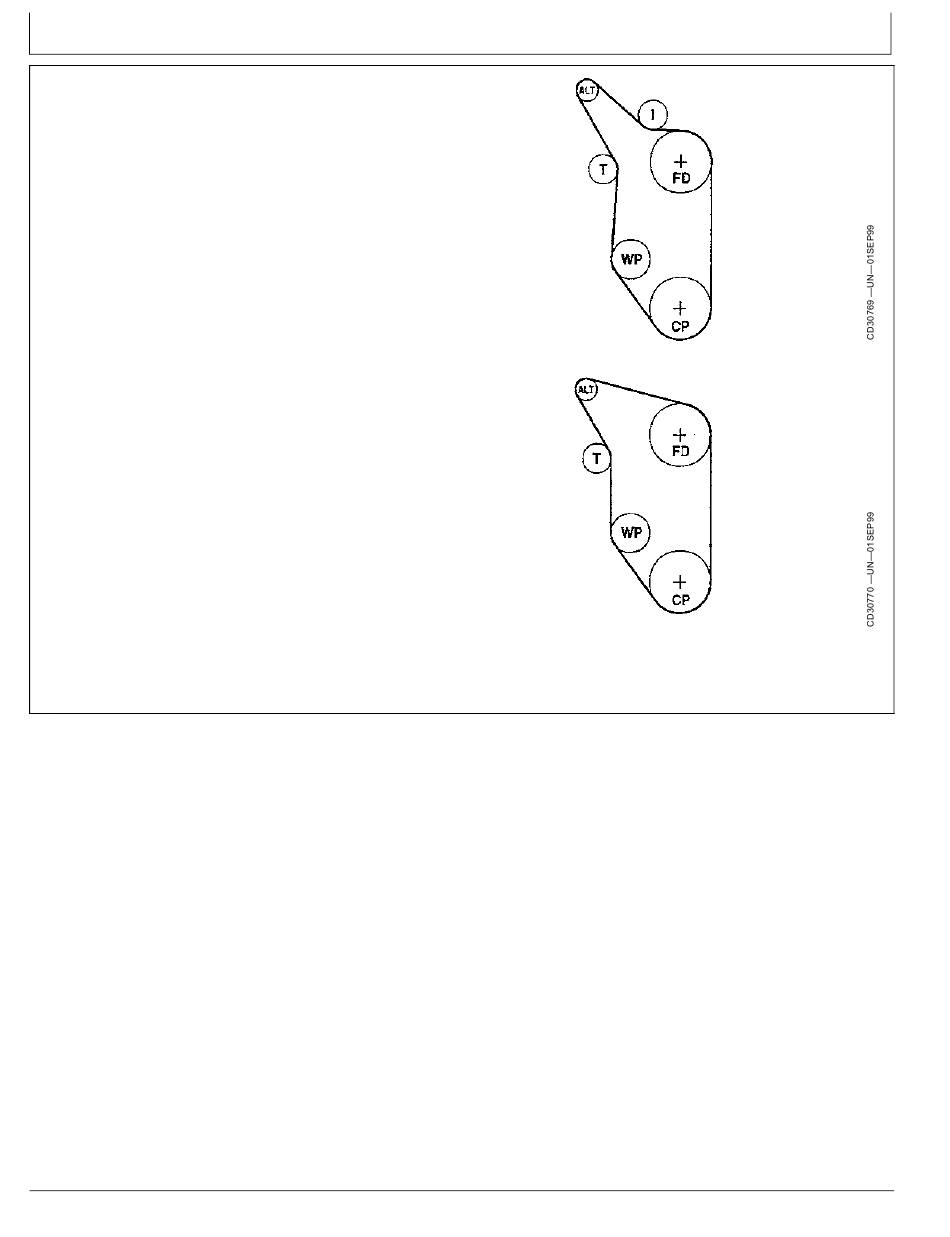

poulies. Se reporter au schéma d'acheminement de la
courroie à droite correspondant à l'application.
5. Tendre la courroie (voir CONTRÔLE DE LA
COURROIE).
6. Mettre le moteur en marche et contrôler l'alignement
de la courroie.
ALT— L'alternateur
CP—Poulie du vilebrequin
FD—Commande de la
soufflante
Entretien—Selon besoin
I— Galet tendeur
T— Tendeur
WP—Pompe à eau
50­5
195/305
Moteurs 4045
Moteurs 6068
