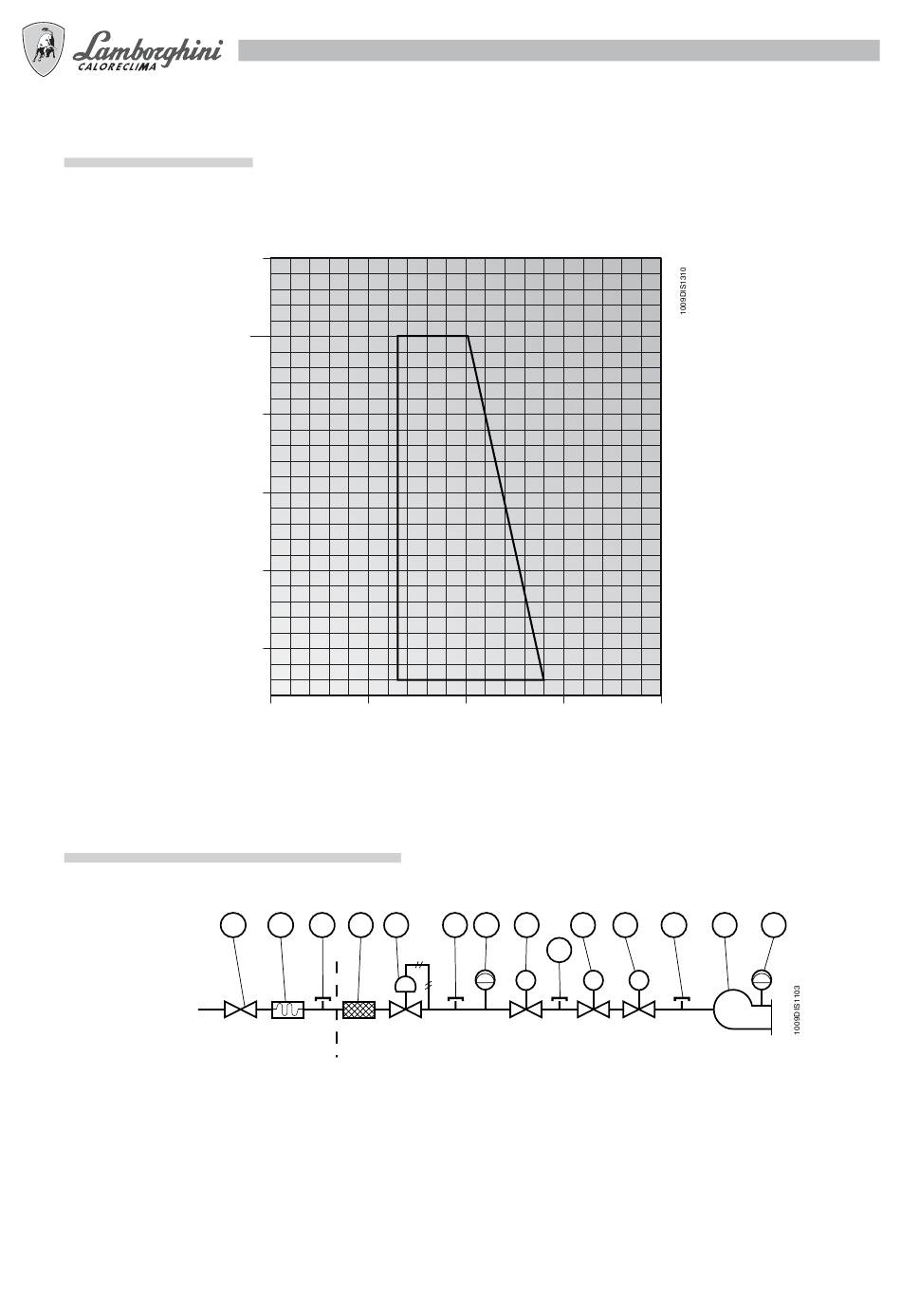

CURVA DI LAVORO

mbar
1.25
1
0.75
0.50
0.25
-0.15
Indicano la potenza in kW in funzione della compressione, in mbar, in camera di combustione.

CURVE PRESSIONE/PORTATA GAS

RAMPA BASE
1
Legenda
1 Rubinetto di intercettazione con garanzia di tenuta a
1bar e perdita di carico ≤ 0,5 mbar.
2 Giunto antivibrante.
3 Presa d i pressione gas per la misura della pressione.
4 Filtro gas.
5 Regolatore pressione gas.
6 Organo di controllo della minima pressione gas (pressostato).
7 Elettrovalvola di sicurezza classe A. Tempo di chiusura
Tc ≤ 1".
0
10 20
2 3 4 5
Pi
30 40
3 6 7 8 9
3
M M
8 Elettrovalvola di sicurezza classe A. Tempo di chiusura
Tc ≤ 1".
9 Organo di regolazione della portata gas, normalmente
inserito nella elettrovalvola 7 o 8.
10 Testa combustione.
11 Organo di controllo della minima pressione aria (pressostato).
- 8
-
kW
50
3 10 11
R
Pt
