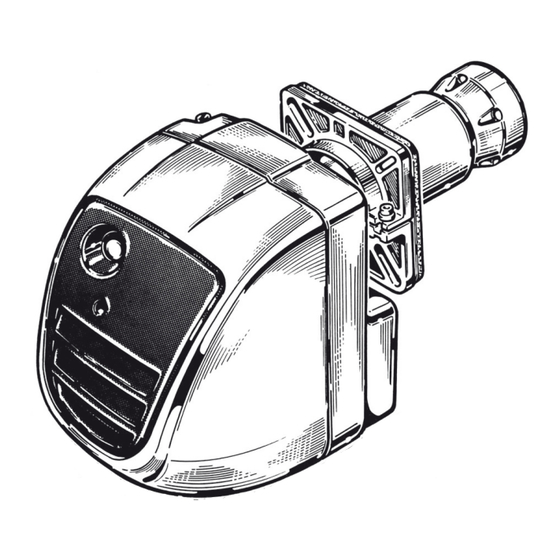

BRUCIATORE DI GASOLIO
LIGHT OIL BURNERS
BRULEUR FIOUL DOMESTIQUE
QUEMADORES PARA GASÓLEO
ECO
8 - 10 - 15 - 20
15/2 - 20/2
MANUALE DI INSTALLAZIONE E MANUTENZIONE
IT
UK
INSTALLATION AND MAINTENANCE MANUAL
NOTICED'INSTALLATIONET D'ENTRETIEN
FR
ES
MANUAL PARA LA INSTALLACIÓN Y EL MENTENIMIENTO

Publicité

Table des Matières
loading

Manuels Connexes pour Lamborghini Caloreclima ECO 8

Sommaire des Matières pour Lamborghini Caloreclima ECO 8

  • Page 1 AZIENDA CERTIFICATA UNI EN ISO 9001 UNI EN ISO 9001 CERTIFIED COMPANY BRUCIATORE DI GASOLIO LIGHT OIL BURNERS BRULEUR FIOUL DOMESTIQUE QUEMADORES PARA GASÓLEO 8 - 10 - 15 - 20 15/2 - 20/2 MANUALE DI INSTALLAZIONE E MANUTENZIONE INSTALLATION AND MAINTENANCE MANUAL NOTICED’INSTALLATIONET D’ENTRETIEN MANUAL PARA LA INSTALLACIÓN Y EL MENTENIMIENTO...

  • Page 3: Table Des Matières

    La ringraziamo per la preferenza accordata ai nostri prodotti. LAMBORGHINI CALORECLIMA è una Azienda quotidianamente impegnata nella ri- cerca di soluzioni tecniche innovative, capaci di soddisfare ogni esigenza. La presenza costante dei nostri prodotti sul mercato italiano e internazionale è garantita da una rete capillare di Agenti e Concessionari.

  • Page 4: Norme Generali

    NORME GENERALI E AVVERTENZE Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà es- sere consegnato all’installatore. Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.
  • Page 5 Prima di effettuare qualsiasi intervento che preveda lo smontaggio del bruciatore o l’apertura di accessi di ispezione, disinserire la corrente elettrica. Non depositare contenitori con sostanze infiammabili nel locale ove è situato il brucia- tore. Il locale del bruciatore deve possedere delle aperture verso l’esterno conformi alle norme locali in vigore.
  • Page 6 Non scambiare mai i cavi del neutro con i cavi della fase. Il bruciatore può essere allacciato alla rete elettrica con un collegamento spina-presa, solamente se questo risulti dotato in modo tale per cui la configurazione dell’accop- piamento prevenga l’inversione della fase e del neutro. Installare un interruttore om- nipolare con apertura tra i contatti di almeno 3 mm.
  • Page 7 La lunghezza dei cavi utilizzati deve consentire l’apertura del bruciatore ed eventual- mente della porta della caldaia. I collegamenti elettrici devono essere effettuati esclusivamente da personale qualifica- to e devono essere scrupolosamente rispettate le regolamentazioni vigenti in materia di elettricità. Dopo aver tolto tutti i materiali dall’imballo, controllare i contenuti ed assicurarsi che questi non siano stati in alcun modo danneggiati durante il trasporto.

  • Page 8: Dimensioni

    DIMENSIONI 3 / 8 " G Ø H Ø G ECO 8 ECO 10 ECO 10/L ECO 15 ECO 15/L ECO 15/2 ECO 20 ECO 20/L ECO 20/2...

  • Page 9: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE ECO 10 ECO 8 ECO 10/L 59,3 124,5 Potenza termica 31.000 51.000 kcal/h 87.000 107.100 kcal/h Consumo combustibile 3 -8,5 5 -10,5 kg/h Combustibile gasolio p.c.i. 10.210 kcal/kg 1.5°E (6cSt) a 20°C Tubazioni flessibili 1/4” lunghezza 1100 mm (raccordo 3/8”)

  • Page 10: Curve Di Lavoro

    CURVE DI LAVORO Le curve rappresentate in diagramma sono state ottenute effettuando le prove di com- bustione secondo le specifiche e le caratteristiche di focolare previste dalle norme vigenti. mbar ECO 8 ECO 10 kg/h 35,6 71,2 106,8 142,4 213,6...

  • Page 11: Montaggio Alla Caldaia

    MONTAGGIO ALLA CALDAIA Fissare la flangia 2 alla caldaia con n° 4 viti 3 interponendo la guarnizione isolante 4 e l’eventuale corda isolante 5. Infilare il bruciatore nella flangia in modo che il boccaglio penetri nella camera di combustione secondo le indicazioni del costruttore della calda- ia.

  • Page 12: Tubazioni Alimentazione Combustibile

    TUBAZIONI DI ALIMENTAZIONE OLIO COMBUSTIBILE IMPIANTO IN ASPIRAZIONE IMPIANTO A CADUTA ø 10 ø 12 ø 8 ø 10 ø 6 ø 8 I diagrammi sono validi per olio combustibile avente viscosità max di 1,5°E (cSt) a 20°C. Legenda A Tubo di aspirazione B Filtro combustibile C Saracinesca su tubazione di aspirazione D Elettrovalvola di arresto flusso...

  • Page 13: Ciclo Di Funzionamento

    è segnalato dalla lampada dell’apparecchiatura e/o da altra eventuale del termostato ambiente. Il riavviamento del bruciatore si effettua premendo il pulsante di ricarica blocco. ECO 8 ECO 10 ECO 15 ECO 20...

  • Page 14: Collegamenti Elettrici

    - rispettare le norme della buona tecnica ed osservare scrupolosamente le norme locali vigenti N.B. È necessario osservare scrupolosamente la buona norma che indica il collegamento di massimo due cavi per morsetto. ECO 8 ECO 10 9 10 11 12...
  • Page 15 ECO 15 ECO 20 LMO 14 Legenda Contaore (eventuale) Fusibile Fotoresistenza Interruttore generale Lampada blocco a distanza (eventuale) Morsettiera apparecchiatura Motore bruciatore Termostato ambiente Termostato caldaia Trasformatore di accensione Termostato di sicurezza Valvola elettromagnetica...
  • Page 16 ECO 15/2 ECO 20/2 LMO 24 1° 2° 230 V 50 Hz Legenda 1 Apparecchiatura automatica di comando e controllo 2 Fusibile 3A 3 Interruttore generale 4 Lampada blocco a distanza 5 Motore bruciatore 6 Spina di allacciamento linea ed apparecchiatura ausiliaria 7 Fotoresistenza 8 Termostato ambiente 9 Termostato caldaia...

  • Page 17: Regolazioni

    REGOLAZIONI REGOLAZIONE ARIA (ECO 8-10- 15-20) Il dispositivo a vite micrometrica (13), di accessi- bilità immediata permette una regolazione dell’a- ria in mandata molto fine, stabile e precisa. Dopo aver allentato la ghiera (12) ruotare la vite in senso orario per ridurre l’apertura della farfalla;...
  • Page 18 REGOLAZIONE ARIA SERVOCOMANDO (ECO 15/2-20/2) Nel motoriduttore l’azionamento dei controlli ausiliari e di fine corsa è ottenuto con camme facilmente accessibili e regolabili la cui taratura è facilitata da una scala gra- duata. TARATURA DEL PUNTO DI SCATTO DEI CONTATTI Avvertenze generali: CAMMA V (2 Stufe) - Camma per la posizione di apertura massima della serranda (potenza massima con entrambi gli stadi in funzione).

  • Page 19: Installazione

    INSTALLAZIONE PRIMA DELLA MESSA IN FUNZIONE DEL BRUCIATORE È BENE ASSICURARSI CHE: - Bruciatore ed apparecchiatura di comando siano collegate a terra. - L’ugello montato sul bruciatore sia di portata idonea alla caldaia. - Il canotto portaugello (10) sia montato con il segno “O” rivolto verso l’alto. - Nel serbatoio ci sia olio combustibile e le saracinesche siano aperte.

  • Page 20: Apparecchiatura

    APPARECCHIATURA APPARECCHIATURA LMO Il pulsante di sblocco dell’apparecchiatura è l’elemento principale per poter accedere a tutte le funzioni di diagnostica (attivazione e disattivazione), oltre a sbloccare il dispositivo di comando e controllo. Il pulsante di sblocco è corredato di un led multicolore che da l’indicazione dello stato del dispositivo di comando e controllo sia durante il funzionamento che durante la funzione di diagnostica.
  • Page 21 ANOMALIE DI FUNZIONAMENTO DANFOSS OBC 81A.10 (*) Tabella di riepilogo Codici lampeggi Indicazione ottica Possibile cause 2 lampeggi Luce parassita ¬¬ 3 lampeggi Nessuna formazione di fiamma alla fine del tempo di sicurezza ¬¬¬ 4 lampeggi Più di tre riavvii nello stesso ciclo ¬¬¬¬...

  • Page 22: Manutenzione

    Effettuare la pulizia possibilmente senza variare la loro posizione rispetto al disco de- flettore; nel caso ciò accadesse rispettare in fase di montaggio le dimensioni indicate come in figura. ECO 8-10 ECO 15 - 15/2 ECO 20 -20/2 ECO 8...
  • Page 23 FILTRO SULLA TUBAZIONE - POSIZIONAMENTO VENTOLA ATTENZIONE: in caso di pericolo togliere corrente dall’interruttore generale e chiude- re l’afflusso del combustibile tramite l’apposita saracinesca. Chiudere la saracinesca sull’aspirazione e, secondo il tipo, procedere ad una accurata pulizia della parte filtrante. Per una verifica della pulizia della ventola della coclea della serranda aria oppure per un controllo dell’insieme testa di combustione è...

  • Page 24: Irregolarità Di Funzionamento

    IRREGOLARITA’ DI FUNZIONAMENTO SINTOMI CAUSE PROBABILI RIMEDI a) controllare i fusibili Il motore non gira Mancanza di energia elettrica b) controllare i termostati (am- biente, caldaia, sicurezza) a) verificare la corretta posizione delle punte e pulire a) non avviene la scarica agli elettrodi Il motore gira ma non si ha for- b) pulire o sostituire l’ugello...
  • Page 25 Thank you for choosing our products. LAMBORGHINI CALORECLIMA is daily committed to seeking innovative technical so- lutions to satisfy every need. Constant presence of our products on the Italian and international markets is assured by a widespread network of Agents and Dealers assisted Technical Service who assu- res qualied service and maintenance of the boiler.

  • Page 26: General Standards

    GENERAL STANDARDS This manual is an integral and essential part of the product and must be given to the installer. Read the warnings given in this manual as they supply important indications regarding installation, use and maintenance safety. Keep this manual carefully for future reference. The burner must be installed in com- pliance with the Standards in force, according to the manufacturer’s instructions and by qualified staff Incorrect installation can cause injury/damage to persons, animals or objects, for which the manufacturer cannot be held responsible.
  • Page 27 The burner room must have openings towards the outside in compliance with local Standards in force. If in doubt relative to the circulation of air, first of all we recommend that the CO2 value is measured, with the burner functioning at maximum flow rate and the room ventilated, only via the apertures destined to feed air to the burner and then by measuring the CO2 value again, with the door open.The value of CO2 measu- red in both cases must not change in a significant manner.
  • Page 28 Never stretch (force) power supply cables and keep them away from heat sources.The length of the cables used must allow the burner and any boiler door to be opened. The electric connections must be made exclusively by qualified staff and the regula- tions in force on the subject of electricity must be respected.

  • Page 29: Dimensions

    DIMENSIONS 3 / 8 " G Ø H Ø G ECO 8 ECO 10 ECO 10/L ECO 15 ECO 15/L ECO 15/2 ECO 20 ECO 20/L ECO 20/2...

  • Page 30: Technical Specifications

    TECHNICAL SPECIFICATIONS ECO 10 ECO 8 ECO 10/L 59,3 124,5 Output 31.000 51.000 kcal/h 87.000 107.100 kcal/h Fuel consumption 3 -8,5 5 -10,5 kg/h Fuel light oil l.c.v. 10.210 kcal/kg 1.5°E (6cSt) a 20°C Flex hoses 1/4” lenght 1100 mm (connection 3/8”)

  • Page 31: Work Curves

    WORK CURVES The curves shown in the diagram were obtained by performing combustion tests in accordance with the specifications and characteristics of fire required by law. mbar ECO 8 ECO 10 kg/h 35,6 71,2 106,8 142,4 213,6 249,3 284,9 ECO 15/2...

  • Page 32: Installation On To The Boiler

    INSTALLATION ON TO THE BOILER Fix flange 2 to the boiler using 4 screws 3 interposing the insulation gasket 4 and the possible insulating cord 5. Insert the burner in the flange so that the draught tube pe- netrates into the combustion chamber by the length suggested by the boiler manufac- turer.

  • Page 33: Fuel Feed Pipes

    FUEL FEED PIPES GRAVITY-DROP SYSTEM ASPIRATED SYSTEM ø 10 ø 12 ø 8 ø 10 ø 6 ø 8 Diagrams refer to light oil with max viscosity 1.5°E (6 cSt) at 20°C. A Fuel aspiration line B Fuel filter C Fuel aspiration line gate D Flow-stop solenoid valve E Return line gate F Return line...

  • Page 34: Working Cycle

    If the flame accidentally goes out during routine operation an automatic re- ignition sequence begins. Burner shutdown is indicated by the boiler system warning light and/or by the room thermostat indicator. Burner restart is effected by pressing the reset button . ECO 8 ECO 10 ECO 15 ECO 20...

  • Page 35: Wiring

    20 mm longer than the phase and neutral cables. - Must be workmanlike performed and comply with the regulations in force. NOTE: Always make sure that no more than two wires are connected to each terminal. ECO 8 ECO 10 9 10 11 12...
  • Page 36 ECO 15 ECO 20 LMO 14 Hour-meter (possible) Fuse Photoresistance Main switch Lock-out warning light (possible) Control box terminal board Burner motor TA-TC Boiler environment thermostat Ignition transformer Safety thermostat Electromagnetic valve...
  • Page 37 ECO 15/2 ECO 20/2 LMO 24 1° 2° 230 V 50 Hz 1 Automatic control unit 2 3A fuse 3 Main switch 4 Lock-out warning light 5 Burner motor 6 Mains connection plug and auxiliary devices 7 Photo-resistor 8 Room thermostat 9 Boiler thermostat 10 Ignition transformer 11 1st stage solenoid valve...

  • Page 38: Adjustments

    PUMP PRESSURE ADJUSTMENT ECO 8-10-15-20 Pump pressure is calibrated at the factory at 12 Kg/cm2. However, should it be ne- cessary, pressure can be adjusted by turning the screw (42). To check the obtained pressure fit a pressure gauge on the pressure takeoff point (27).
  • Page 39 GEARED MOTOR CONTROLLING AIR DELIVERY (ECO 15/2-ECO 20/2) The geared motor limit switch and auxiliary contacts are triggered by easily accessible adjustable cams, which can be set against o graduated scale. SETTING THE CONTACT TRIGGERING POINT General information: CAM V (2 Stufe) - Cam controlling air valve fully open position (maz. firing rate with both stages in operation).

  • Page 40: Installation

    INSTALLATION BEFORE STARTING THE BURNER ALWAYS CHECK THE FOLLOWING: - Burner and control unit have a proper earth connection. - The on-burner nozzle (3) has a flow-rate suitable for the boiler. - The nozzle holder (10) is fitted with the “O” marking facing upwards - That there is fuel in the tank and the gates are open.

  • Page 41: Equipment

    EQUIPMENT LMO EQUIPMENT The release pushbutton on the equipment is the main component for accessing all the diagno- stic functions (activation and deactivation) as well as for releasing the control and checking device. The release pushbutton has a multicoloured led which indicates the state of the control and checking device during operation and when the diagnostic function is in use.
  • Page 42 OPERATING ANOMALIES DANFOSS OBC 81A.10 (*) List operating anomalies Flash codes Code Event 2 flashes False light ¬¬ 3 flashes No flame when safety time elapses ¬¬¬ 4 flashes More than three restarts in the same cycle ¬¬¬¬ 5 flashes Max.

  • Page 43: Maintenance

    IGNITION ELECTRODES (4-5) Clean the electrodes without varying their position with respect to the diffuser; if you accidentally move them observe the dimensions given in fig. when re-assembling. ECO 8-10 ECO 15 - 15/2 ECO 20 -20/2 ECO 8...
  • Page 44 PIPE FILTER - POSITIONING FAN WARNING: in the event of a dangerous situation cut power by turning the main switch to OFF and stop fuel flow via the relative gate Close the fuel aspiration gate and, depending on the type, proceed with thorough clea- ning of the filtration component.

  • Page 45: Operating Irregularities

    OPERATING IRREGULARITIES PROBLEM PROBABLE CAUSE SOLUTION a) check fuses Motor does not work No power supply b) check thermostats a) check correct position of tip- sand clean them a) electrodes are not discharged Motor works but there is nofla- b) clean or replace nozzle me formation and with b) nozzle is dented c) check Light Oil level in tank...

  • Page 46: Conformité

    Nous vous remercions pour avoir choisi nos produits. LAMBORGHINI CALORECLIMA s’active quotidiennement dans la recherche de solu- tions techniques innovantes et performantes. Les Agents et Concessionnaires de notre réseau assurent leur présence constante et la diusion de nos produits sur le marché...

  • Page 47: Normes Generales

    NORMES GENERALES • Ce livret est partie intégrante et essentielle du produit et il doit être remis à l’installa- teur. Lire attentivement les conseils contenus dans le présent livret car ils fournissent des indications importantes sur la sécurité d’installation, l’utilisation et l’entretien. Bien conserver ce livret pour toute consultation ultérieure.
  • Page 48 • Ne pas mettre de récipients contenant des produits inflammables dans la pièce du brûleur. • Si vous sentez une odeur de gaz, il ne faut pas actionner les interrupteurs électriU ques. Ouvrir les portes et les fenêtres. Fermer les robinets du gaz. Faire appel à des personnes qualifiées.
  • Page 49 de la phase et du neutre. Installer un interrupteur principal sur le tableau de commande pour l’installation de chauffage, selon les prescriptions des lois en vigueur. • La totalité du système électrique et notamment toutes les sections des câbles, doi- vent être adaptés à...

  • Page 50: Dimensions

    DIMENSIONS 3 / 8 " G Ø H Ø G ECO 8 ECO 10 ECO 10/L ECO 15 ECO 15/L ECO 15/2 ECO 20 ECO 20/L ECO 20/2...

  • Page 51: Caracteristiques Tecniques

    CARACTERISTIQUES TECNIQUES ECO 10 ECO 8 ECO 10/L 59,3 124,5 Puissance thermique 31.000 51.000 kcal/h 87.000 107.100 kcal/h Consommation de combustible 3 -8,5 5 -10,5 kg/h Combustible fioul domestique p.c.i. 10.210 kcal/kg 1.5°E (6cSt) a 20°C Conduites souples 1/4” - 1100 mm ( 3/8”) réglage de la pompe...

  • Page 52: Plage De Travail

    Les plages de travail représentées sur le diagramme ont été obtenues sur la base des essais de combustion selon les spécications et les caractéristiques des chambres de combustion prévues par les normes ANCC/DIN. mbar ECO 8 ECO 10 kg/h 35,6 71,2...

  • Page 53: Installation Sur La Chaudiere

    INSTALLATION SUR LA CHAUDIERE Fixer la bride 2 à la chaudière à l’aide des 4 vis 3 en interposant le joint isolant 4 et éventuellement la bande isolante 5. Enfiler le brûleur dans la bride de manière à ce que l’embout pénètre dans la chambre de combustion selon les indications du fabricant de la chau- dière.

  • Page 54: Conduites D'alimentation Du Combustible

    CONDUITES D’ALIMENTATION DU COMBUSTIBLE INSTALLATION A CHUTE INSTALLATION EN ASPIRATION ø 10 ø 12 ø 8 ø 10 ø 6 ø 8 Les diagrammes sont valables pour le fioul domestique ayant une viscosité maximum de 1.5°E (6 cSt) à 20°C. Légende A Tuyau d’aspiration B Filtre du combustible...

  • Page 55: Cycle De Fonctionnement

    éventuelle du thermostat d’ambiance. Pour , presser sur le boutonpoussoir de remise en service. faire repartir le brûleur ECO 8 ECO 10 ECO 15 ECO 20...

  • Page 56: Connexions Electriques

    - Respecter les règles techniques et s’en tenir aux normes locales en vigueur. Remarque: Il faut observer scrupuleusement la bonne norme qui prescrit le branchement ma- ximum de deux câbles par borne. ECO 8 ECO 10 9 10 11 12...
  • Page 57 ECO 15 ECO 20 LMO 14 Légende Compte-heures (eventuel) Fusible Photorésistance Intérrupteur général Témoin de sécurité (eventuel) Bornier de coffret de sécurité Moteur brûleur Thermostat ambiance Thermostat chaudière Transformateur d’allumage Thermostat de sécurité Valve electromagnetique...
  • Page 58 ECO 15/2 ECO 20/2 LMO 24 1° 2° 230 V 50 Hz Légende Coffret de sécurité automatique Fusible 3A Interrupteur principal Lampe témoin de mise en sécurité Moteur du brûleur Fiche de raccordement à la ligne et aux unités auxiliaires Photorésistance Thermostat d’ambiance Thermostat de la chaudière...

  • Page 59: Reglages

    REGLAGE DE LA PRESSION DE LA POMPE ECO 8-10-15-20 La pression de la pompe est réglée à l’usine sur 12 kg/cm2. Cependant, en cas de nécessité, il est possible de modifier cette valeur en tournant la vis (42). Pour vérifier la valeur de pression atteinte, il faut installer un manomètre sur le raccord (27).

  • Page 60: Servo-Moteur De Commande Pour L'ouverture De L'air (Eco 15/2-20/2)

    SERVO-MOTEUR DE COMMANDE POUR L’OUVERTURE DE L’AIR (ECO 15/2-20/2) Dans le servo-moteur l’enclenchement des contacts auxiliaires et fin-course s’obtien- nent par le biais de cammes qu’on peut atteindre et régler facilement; une échelle graduée en rend plus aise le reglage. RÉGLAGE DU POINT DE DÉCLENCHEMENT DES CONTACTS.

  • Page 61: Installation

    INSTALLATION AVANT LA MISE EN SERVICE DU BRULEUR, IL FAUT BIEN S’ASSURER QUE: -Le brûleur et le coffret de sécurité soient raccordés à une installation de mise à terre. -Le débit du gicleur (3) installé sur le brûleur soit approprié à la chaudière. -Le support du gicleur (10) soit installé...

  • Page 62: Appareil

    APPAREIL APPAREIL LMO Le bouton de déclenchement de l’appareil est l’élément principal pour pouvoir accéder à toutes les fonctionsde diagnostic (activation et désactivation) et pour pouvoir débloquer le dispositif de commande et de contrôle.Le bouton de déclenchement est muni d’une Led multicolore qui indique l’état du dispositif de commande et decontrôle pendant le fonctionnement et pendant la phase de diagnostic.
  • Page 63 DIAGNOSTIC DES CAUSES A L’ORIGINE D’UN DYSFONCTIONNEMENT OU D’UNE MISE EN SECURITE DE l’APPAREIL DANFOSS OBC 81A.10 (*) Tableau récapitulatif Codes clignotants Indication optique Causes éventuelles 2 clignotements Lumière étrangère ¬¬ 3 clignotements Aucune formation de flamme à la fin du temps de sécurité ¬¬¬...

  • Page 64: Entretien

    Effectuer le nettoyage des électrodes sans modifier, dans la mesure du possible, leur position par rapport àl’accroche-flamme; sans quoi, en phase de montage, respecter les dimensions indiquées à la figure. ECO 8-10 ECO 15 - 15/2 ECO 20 -20/2 ECO 8...
  • Page 65 FILTRO SULLA TUBAZIONE - POSIZIONAMENTO VENTOLA ATENTION: en cas de danger, couper le courant en intervenant sur l’interrupteur principal et l’arrivée ducombustible en intervenant sur la vanne correspondante Fermer la vanne située sur la conduite d’aspiration et, selon le type de filtre, procéder à...

  • Page 66: Anomalies De Fonctionnement

    ANOMALIES DE FONCTIONNEMENT INDICE CAUSES PROBABLES REMEDES a) contrôler les fusibles Le moteur ne fonctionne pas Manque d'énergie électrique b) contrôler les thermostats a) vérifier la position correcte de- spointes et les nettoyer a) la décharge sur les électrode- b) nettoyer ou substituer le gi- Le moteur fonctionne mais la sne se produit pas cleur...
  • Page 67 Le damos las gracias por haber preferido uno de nuestros productos. LAMBORGHINI CALORECLIMA es una Empresa diariamente comprometida con la búsqueda de soluciones técnicas innovadoras y capaces de satisfacer cualquier exi- gencia. La presencia constante de nuestros productos en el mercado italiano e inter- nacional está...

  • Page 68: Normas Generales

    NORMAS GENERALES El presente manual forma parte integral del producto y debe ser entregado al técnico que realiza la instalación. Lea atentamente las instrucciones descritas en este manual, en él se suministran información importante sobre la seguridad, la instalación, el uso y el mantenimiento. Manténgalo siempre en buen estado para futuras consultas.
  • Page 69 las normas en vigor; d) Que la ventilación haya sido realizada correctamente así como el mantenimiento normal del quemador. Antes de efectuar cualquier operación que implique desmontar el quemador o la apertura de entradas para la inspección, desconectar la corriente eléctrica. No almacenar envases con sustancias inflamables en el local donde se instala el quemador.
  • Page 70 En caso de dudas sobre la eficiencia del mismo ponerse en contacto con personal cualificado. Nunca confunda los cables neutros con los cables de la fase. El quemador se puede conectar a la red eléctrica a través de un enchufe-toma, de tal manera que la preparación de la derivación evite invertir la fase y el neutro.

  • Page 71: Medidas

    MEDIDAS 3 / 8 " G Ø H Ø G ECO 8 ECO 10 ECO 10/L ECO 15 ECO 15/L ECO 15/2 ECO 20 ECO 20/L ECO 20/2...

  • Page 72: Características Técnicas

    CARACTERÍSTICAS TÉCNICAS ECO 10 ECO 8 ECO 10/L 59,3 124,5 Potencia 31.000 51.000 kcal/h 87.000 107.100 kcal/h Consumo combustible 3 -8,5 5 -10,5 kg/h Combustible gasóleo p.c.i. 10.210 kcal/kg 1,5°E (6 cSt) a 20°C Tuberías ˜exibles 1/4” largo 1100 mm (racor 3/8”) Presion de tarado bomba Alimentación eléctrica...

  • Page 73: Curvas De Trabajo

    Las curvas mostradas en el diagrama se han obtenido mediante la realización de las pruebas de combustión de acuerdo con las especificaciones y características del ho- gar requeridos por las normas aplicables. mbar ECO 8 ECO 10 kg/h 35,6 71,2...

  • Page 74: Montaje En La Caldera

    MONTAJE EN LA CALDERA Sujeten la brida 2 en la caldera con 4 tornillos 3 interponiendo la junta aislante 4 y la eventual cuerda aislante 5. Metan el quemador en la brida de manera que el cañon pe- netre en la cámara de combustión según las indicaciones del fabricante de la caldera. Aprieten el tornillo 1 para sujetar el quemador.

  • Page 75: Tuberías De Alimentación Del Fuel

    TUBERÍAS DE ALIMENTACIÓN DEL FUEL INSTALACIÓN DE CAÍDA DESARROLLO DE LA TUBERÍA ø 10 ø 12 ø 8 ø 10 ø 6 ø 8 Los diagramas valen para fuel que tenga una viscosidad máxima de 1,5°E (6 cSt) a 20°C. Descripción A Tubo de aspiración B Filtro del combustible...

  • Page 76: Ciclo De Funcionamiento

    El rearranque del quemador se efectúa presionandoel botón de rearme. ECO 8 ECO 10 ECO 15 ECO 20...

  • Page 77: Conexiones Eléctricas

    - respeten las normas de la buena técnica y observen minuciosamente las normas locales vigentes. NOTA: Hay que respetar escrupulosamente la buena norma que indica la conexión de dos cables por borne como mucho. ECO 8 ECO 10 9 10 11 12 230V/50Hz TC-TA Descripción...
  • Page 78 ECO 15 ECO 20 LMO 14 Descripción Cuentahoras (posible) Fusible Fotorresistencia Interruptor general Lampara seguridad (posible) Regleta de bornes programador Motor quemador Termóstato ambiente Termóstato caldera Trasformador de encendido Termostato seguridad Electrovalvula...
  • Page 79 ECO 15/2 ECO 20/2 LMO 24 1° 2° 230 V 50 Hz Descripción Regleta de bornes caja de control Fusible Interruptor general 4 Piloto bloqueo a distancia Motor quemador 6 Conector general 7 Fotorresistencia 8 Termostato ambiente Termostato caldera Transformador de encendido 11 Electroválvula 1a etapa 12 Electroválvula 2a etapa Regleta de bornes servomando...

  • Page 80: Regulaciones

    REGULACIÓN DE LA PRESIÓN DE LA BOMBA ECO 8-10-15-20 La presión de la bomba ya está ajustada en la fábrica a 12 kg/cm2. Pero si fuera necesario, se puedevariar la presión girando el tornillo (42). Para controlar el valor de presión alcanzada hay que montar unmanómetro en el punto de acoplamiento (27).
  • Page 81 MOTORREDUCTOR DE MANDO APERTURA AIRE (ECO 15/2-20/2) En el motorreductor el accionamiento de los contactos auxiliares y de fin de carrera se obtiene con un excéntrico de fácil acceso y regulación cuyo tarado es facilitado por medio de una escala graduada. TARADO DEL PUNTO DE ARRANQUE DE LOS CONTACTOS Advertencias generales: EXCENTRICO V (2 Etapa) - Excéntrico para la posición de apertura máxima de la...

  • Page 82: Instalación

    INSTALACIÓN ANTES DE PONER EN MARCHA EL QUEMADOR ES CONVENIENTE ASEGU- RARSE DE QUE: -El quemador y el programador estén conectados a tierra. -La boquilla montada en el quemador sea apropiada a la caldera. -El soporte de las boquillas (10) esté montado con la señal “O” hacia arriba. -En el depósito haya fuel y que las válvulas de compuerta estén abiertas.

  • Page 83: Equipo

    EQUIPO EQUIPO LMO El pulsador de desbloqueo del equipo es el elemento principal para poder acceder a todas las funciones deldiagnóstico (activación y desactivación), además de desbloquear el dispositivo de mando y control.El pulsador de desbloqueo consta de una luz testigo multicolor que da la indicación del estado del dispositivode mando y control tanto durante el funcionamiento como durante la función de diagnóstico.
  • Page 84 DIAGNÓSTICO DE LAS CAUSAS DE MAL FUNCIONAMIENTO Y BLOQUEO DEL EQUI DAN- FOSS OBC 81A.10 (*) Tabla de resumen Códigos parpadeantes Indicación óptica Causa posible 2 destellos Luz parásita ¬¬ 3 destellos No hay formación de llama al final del tiempo de seguridad ¬¬¬...

  • Page 85: Mantenimiento

    ELECTRODOS DE ENCENDIDO (4-5) Si es posible, efectúe la limpieza sin variar su posición respecto al disco deflector; si esto no fuera posible,respete las medidas indicadas, en la fase de montaje. ECO 8-10 ECO 15 - 15/2 ECO 20 -20/2...
  • Page 86 FILTRO EN LA TUBERÍA - POSICIÓN DEL VENTILADOR ATENCIÓN: en caso de peligro quite la corriente mediante el interruptor general y cierre el paso decombustible mediante la válvula de compuerta. Cierre la válvula de compuerta en la aspiración y, según el tipo, limpie detenidamente la parte filtrante.Para controlar la limpieza del ventilador y de la clapeta del aire o para controlar el conjunto de la cabezade combustión es suficiente operar de la siguiente manera:...

  • Page 87: Irregularidades En El Funcionamiento

    IRREGULARIDADES EN EL FUNCIONAMIENTO SINTOMAS PROBABLES CAUSAS SOLUCIONES a) controlar los fusibles El motor non gira Falta de energìa eléctrica b) controlar los termóstatos (am- biente, caldera, seguridad) a) verificar la correcta posición de las puntas y limpiar a) no hay descarga a los eléc- b )limpiar o reemplazar el inyec- El motor gira pero no se forma trodos...
  • Page 88 Deseche el aparato y los accesorios de acuerdo con las normas vigentes. LAMBORGHINI CALORECLIMA Via Ritonda 78/a 37047 San Bonifacio (Verona) Italia Tel. +39 045 6139411 Made in Italy - Fabriqué en Italie Fabricado en Italia Cod. Z397005240 - Rev 01 - 10/2014...
