Anleitung_MS 24 _ MSB 24
Bedienungsanleitung

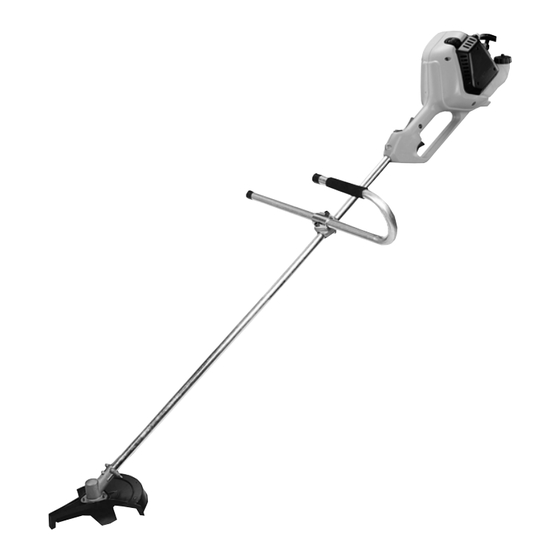

Benzin-Motorsense
Operating Instructions
Gas Brushcutters
Débroussailleuse
Manuel de l'utilisateur
Decespugliatore con
motore a benzina
Istruzioni per l'uso della
Art.-Nr.: 34.016.75
Art.-Nr.: 34.016.76
20.12.2002 9:39 Uhr
I.-Nr.: 01012
I.-Nr.: 01012
Seite 1
MS
MSB
®
24
24
