Installation mécanique

3.2.4 Refroidissement et circulation d'air

Refroidissement
Le refroidissement peut être obtenu de différentes façons,
en utilisant des conduites de refroidissement en bas et en
3 3 haut de l'unité, en aspirant et refoulant de l'air à l'arrière
de l'unité ou en combinant les méthodes de refroidis-
sement.
Refroidissement par gaine
Une option dédiée a été développée pour optimiser
l'installation de variateurs de fréquence dans des
protections Rittal TS8 en utilisant le ventilateur du
variateur de fréquence pour un refroidissement forcé du
canal de ventilation arrière. L'air refoulé par le haut de la
protection doit être évacué vers l'extérieur de sorte que les
déperditions de chaleur provenant du canal de ventilation
arrière ne se dissipent pas dans la salle de commande,
risquant ainsi de détériorer les exigences de climatisation
de l'installation.
Refroidissement par l'arrière
L'air du canal de ventilation arrière peut aussi être expulsé
à l'arrière de la protection Rittal TS8. Cette solution permet
de refouler l'air provenant du canal de ventilation arrière et
les déperditions de chaleur à l'extérieur de l'installation,
réduisant ainsi les besoins en climatisation.
Circulation d'air
La circulation d'air nécessaire au-dessus du radiateur doit
être assurée. Ce débit est indiqué ci-dessous.
Type de
protection
IP21/NEMA 1
IP54/NEMA 12
Tableau 3.1 Circulation d'air pour radiateur
* Débit d'air par ventilateur. Les châssis de taille F comportent
plusieurs ventilateurs.
REMARQUE!
Le ventilateur fonctionne dans les situations suivantes :
1. AMA
2. Maintien CC
3. Prémag.
4. Freinage CC
5. 60 % du courant nominal dépassés
6. Température de radiateur spécifique dépassée
(fonction de la puissance).
Une fois en marche, le ventilateur fonctionne pendant au
moins 10 minutes.
22
Manuel d'utilisation du variateur VLT AQUA 12 impulsions haute puissance
Ventilateur(s) de Ventilateur(s) du
porte/circulation d'air radiateur
ventilateur supérieur
3 3
700 m /h (412 cfm)* 985 m /h (580 cfm)*
525 m 3 /h (309 cfm)* 985 m 3 /h (580 cfm)*
MG.20.Y1.04 - VLT
Gaines externes
Si une gaine supplémentaire est ajoutée à l'extérieur de
l'armoire Rittal, la chute de pression dans la conduite doit
être calculée. Utiliser les graphiques ci-dessous pour
déclasser le variateur de fréquence selon la chute de
pression.
(%)
90
80
70
60
50
40
30
20
10
0
0 25 50

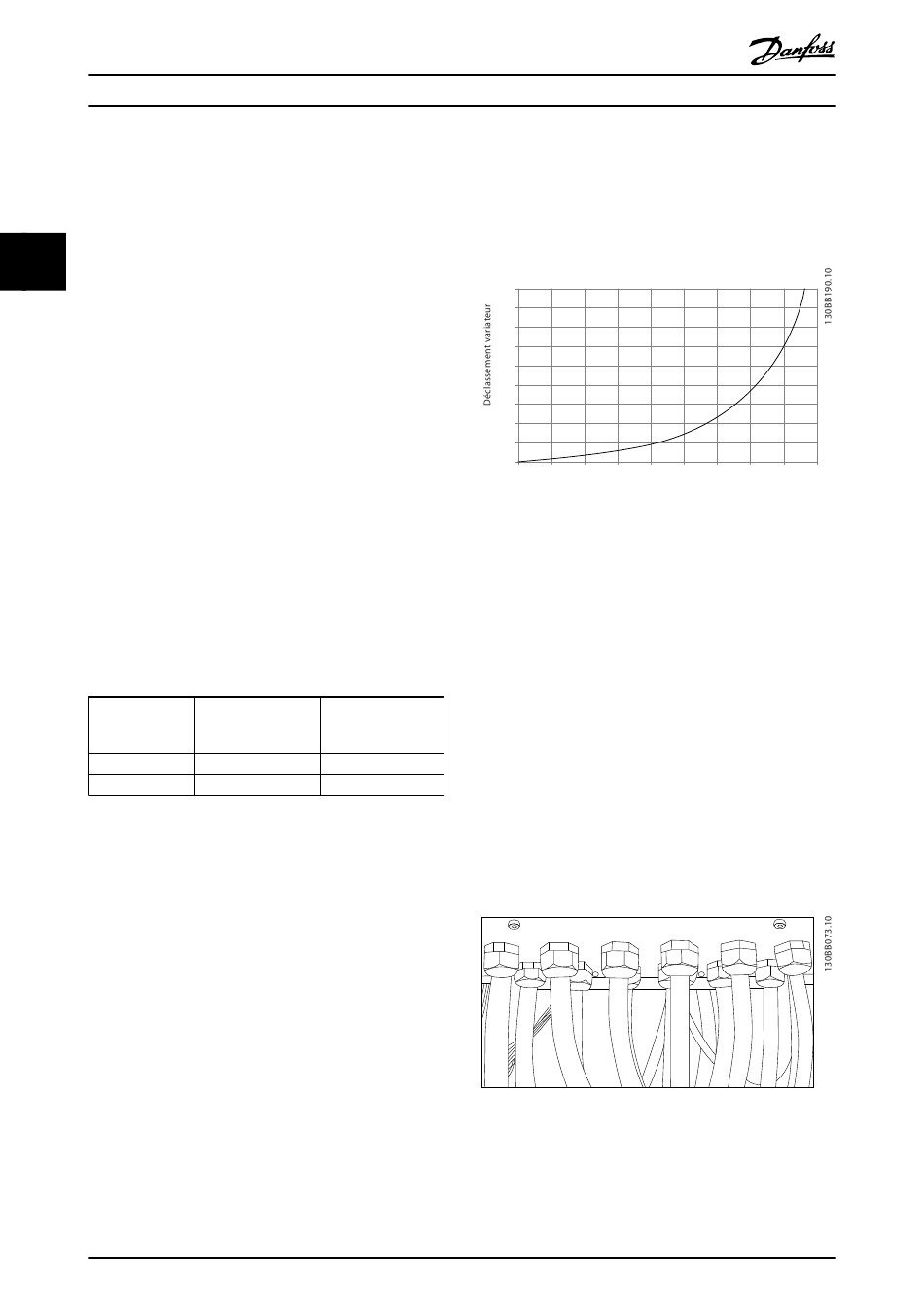

Illustration 3.16 Déclassement pour châssis F en fonction du
changement de pression
Débit d'air du variateur : 985 m
3.2.5 Entrée des presse-étoupe/conduits -
IP21 (NEMA 1) et IP54 (NEMA 12)
Les câbles sont connectés via la plaque presse-étoupe
depuis le bas. Démonter la plaque et prévoir les endroits
où placer l'entrée des presse-étoupe ou des conduits.
Préparer les trous dans la zone marquée sur le schéma.
REMARQUE!
La plaque presse-étoupe doit être installée sur le variateur
de fréquence pour obtenir le degré de protection spécifiée
et garantir un refroidissement correct de l'unité. Si la
plaque presse-étoupe n'est pas installée, le variateur de
fréquence risque de disjoncter en cas d'alarme 69, T° carte
puis.
Illustration 3.17 Exemple d'installation correcte de la plaque
presse-étoupe.
®
est une marque déposée de Danfoss
75 100 125 150 175 200
Changement de pression
3 /h (580 cfm)
