Exemples De Raccordement - Becker R4-17 Notice De Montage Et D'utilisation

L'affectation des fils noir et marron au sens de déplacement dépend du montage du mo-
teur (à gauche ou à droite).

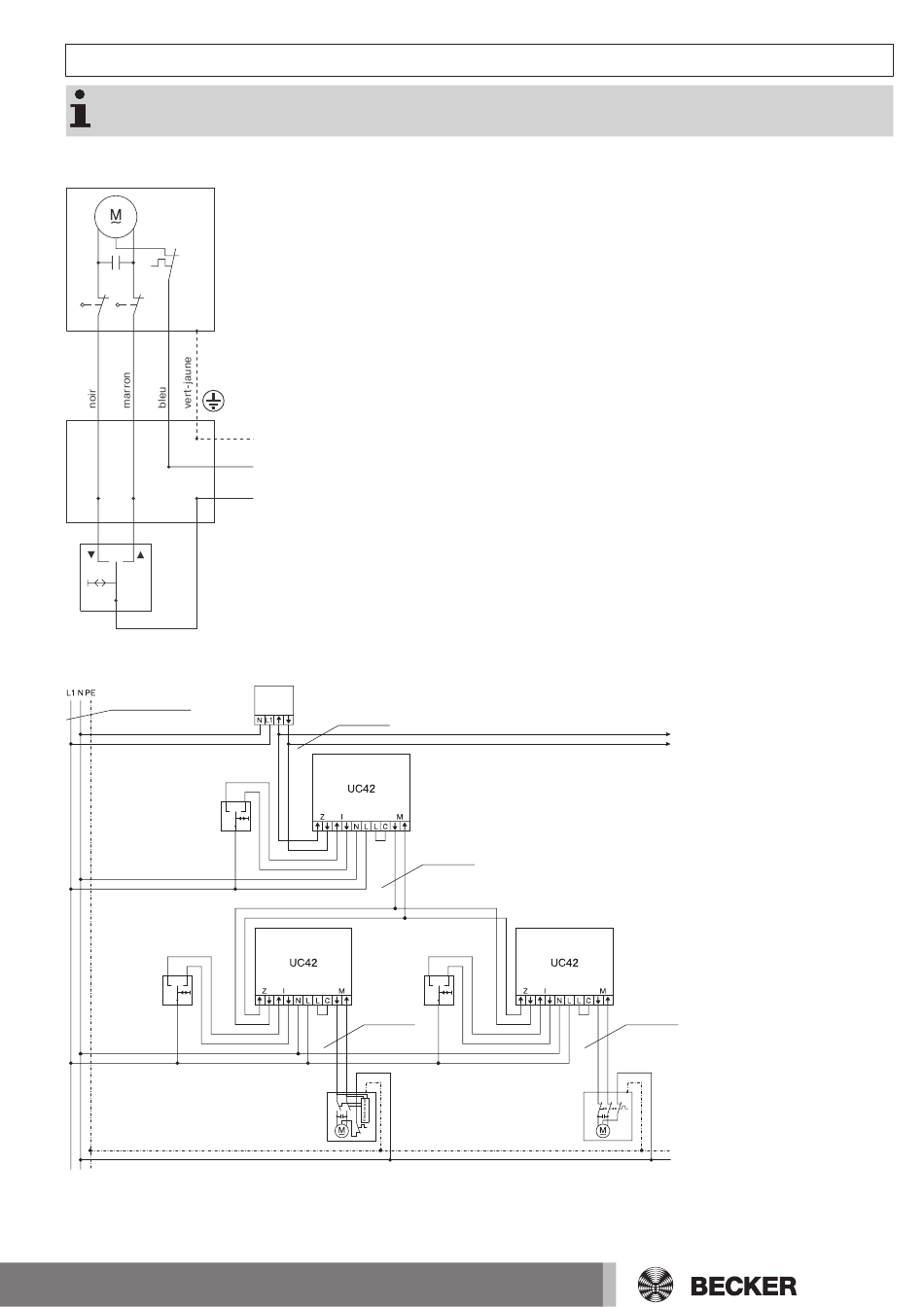

Commande via un commutateur/interrupteur
Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42
Secteur 230 V / 50 Hz

Exemples de raccordement

PE
N
L
Central
Appareil de
commande
230 V / 50 Hz
Groupe
230 V / 50 Hz
Individuel
230 V / 50 Hz
Câble central
(raccordement d'autres commandes)
Individuel
230 V / 50 Hz
11 - fr
