11.3.3 Connecteurs

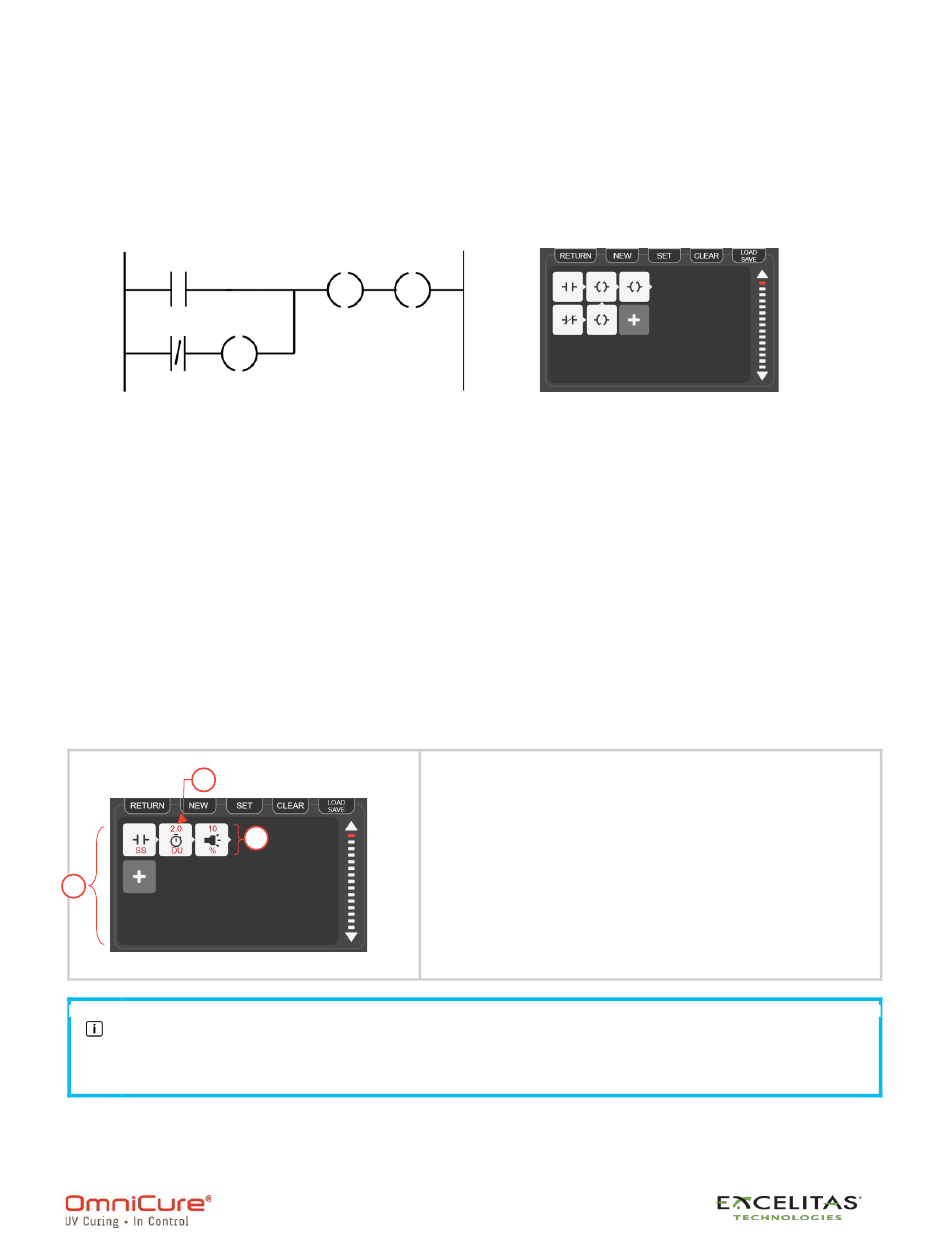

Dans StepCure, les connecteurs représentent les liens entre les différentes actions et les
différents éléments, représentant le flux logique de votre programme. C'est comme une
connexion électrique entre les différents blocs de votre programme, comme dans un
diagramme en échelle. Pour vous donner un exemple, regardez le diagramme en échelle sur
la gauche. Dans StepCure, il serait représenté par des blocs de connexion et des symboles
Figure 11-1 Connecteurs StepCure
d'action comme indiqué à droite, la flèche indiquant la direction de la connexion ou la direction
du flux de courant si l'on se place dans une perspective électrique. Cela vous permet de
visualiser et de comprendre facilement la structure logique de votre programme dans
StepCure.
Voir Figure 11-3 Structure d'un bloc StepCure
11.3.4 Faire le rapprochement
Dans StepCure, les profils sont un ensemble d'instructions qui vous permettent d'automatiser
des tâches sur votre ligne de production facilement et avec précision.
Pour illustrer cela, regardez l'image suivante qui montre un profil StepCure simple. Le bouton
Marche/Arrêt de l'appareil sert de déclencheur pour cette exposition. Le profil exécute une
polymérisation pendant 2,0 secondes à une intensité de 10 %.
3
1
Figure 11-2 Anatomie d'un profil StepCure
Un profil StepCure peut contenir un maximum de 30 lignes, et chaque ligne peut
comporter un maximum de 6 blocs.
Structure d'un profil StepCure
2
(4)
pour plus de détails.
1. Profil StepCure – l'ensemble des instructions
à exécuter.
2. Ligne StepCure.
3. Bloc StepCure – la composante de
l'instruction.
