10 Utilisation
10.1 Fonction
10.2 Affichage LC
DCU

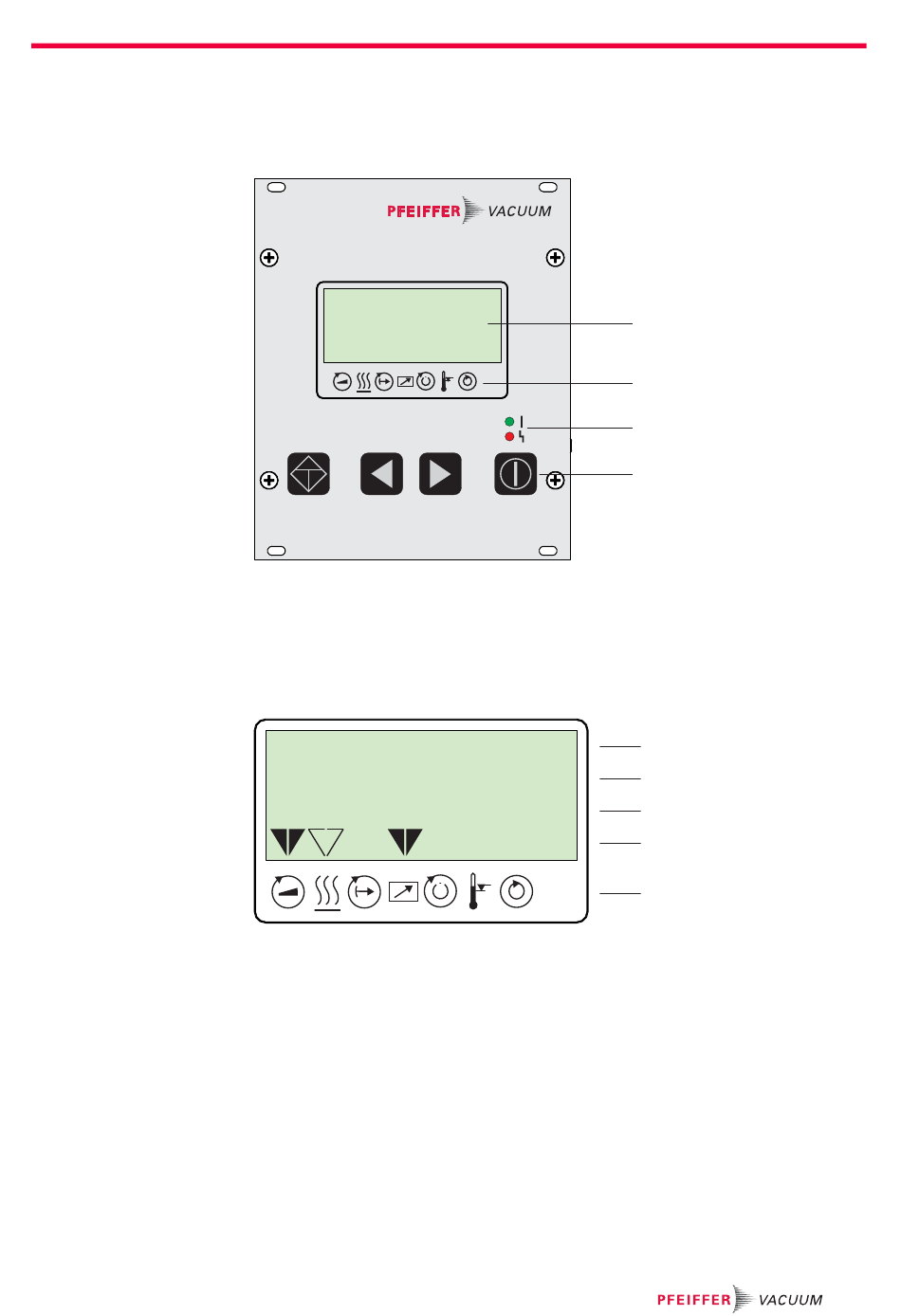

Fig. 13: Platine frontale du DCU
1
Affichage LC, allumé
2
Symbole d'état
721: Venting time
--->
795
L'affichage LC à quatre lignes permet de visualiser les fonctions du DCU.
Les fonctions suivantes sont assignées :
– Ligne 1 : numéro et nom du paramètre sélectionné (par ex. : 721: Vent time).
– Ligne 2 : valeurs correspondant aux paramètres sélectionnés. La flèche –––► per-
met d'afficher le mode Édition.
– Ligne 3 avec deux fonctions :
– Fonction 1 : Les messages actuels relatifs au fonctionnement et à l'utilisation ap-
paraissent.
– Fonction 2 : Représentation d'un deuxième paramètre souhaité sous la forme [Nu-
méro de paramètre: Valeur]. La fonction de cette ligne est paramétrable à partir du
paramètre [P:795] Servicelin dans la ligne 1. « Servicelin » permet d'accéder à
tous les paramètres. Les messages d'erreur apparaissent indépendamment de la
fonction sélectionnée.
– Ligne 4 : Représentation de l'état actuel de l'appareil par le biais de flèches qui ren-
voient aux symboles au-dessous.
3
LED d'« affichage du mode
de travail »
4
Touches de commande
3600 s
Utilisation
1
2
3
4
1
2
3
4
5
