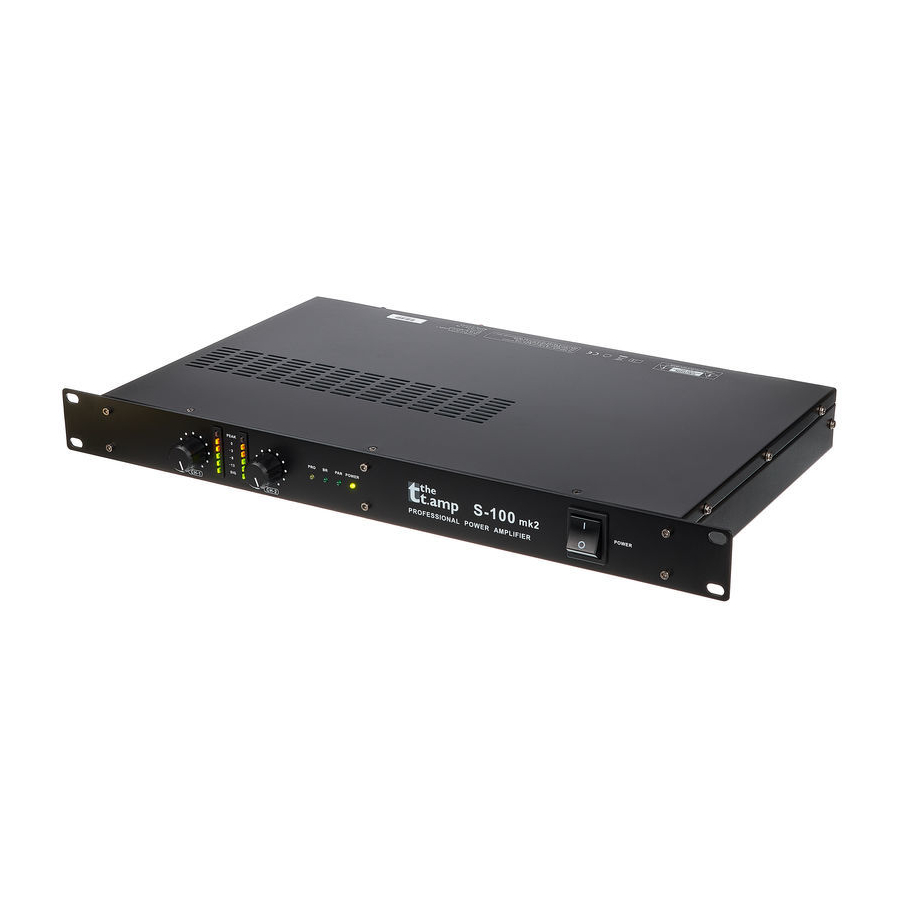

- Page 1 S-75 MK II, S-100 MK II, S-150 MK II Amplificateur...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 24.08.2023, ID : 141140, 144356, 141141 (V6)
- Page 3 Table des matières Table des matières Remarques générales..........................5 1.1 Symboles et mots-indicateurs....................... 5 Consignes de sécurité..........................7 Performances............................11 Branchements et éléments de commande................. 12 Installation et mise en service......................18 5.1 Conseils pour utiliser les haut-parleurs..................20 5.2 Autres conseils utiles........................21 Données techniques..........................
- Page 4 S-75 MK II, S-100 MK II, S-150 MK II Amplificateur...
- Page 5 Nos produits et nos documents sont soumis à un processus d’amélioration continu. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de ce document, disponible sur www.thomann.de. 1.1 Symboles et mots-indicateurs Cette section donne la signification des symboles et mots-indicateurs utilisés dans ce docu‐...
- Page 6 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à...
- Page 7 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil amplifie les signaux de basse fréquence électriques pour alimenter des enceintes passives. Utilisez cet appareil uniquement de la manière décrite dans la notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionne‐ ment, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
- Page 8 Consignes de sécurité DANGER ! Danger de mort par courant électrique ! Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. N’utilisez pas l’appareil si les couvercles, dispositifs de protection ou composants optiques sont manquants ou endommagés.
- Page 9 Consignes de sécurité REMARQUE ! Endommagement de l’appareil en cas de fonctionnement dans des conditions d’environnement inappropriées ! L’utilisation de l’appareil dans des conditions d’environnement inadaptées peut causer des dommages. Utilisez l’appareil unique‐ ment en intérieur et dans les conditions d’environnement indiquées dans le chapitre « Caractéristiques techniques » de la notice d’utilisation.
- Page 10 Consignes de sécurité REMARQUE ! Perturbation des appareils électriques avoisinants par les champs magnétiques ! L’appareil produit de puissants champs magnétiques qui peuvent perturber le fonctionnement correct d’appareils mal blindés. Les champs magnétiques ont une intensité maximale directement au-dessus et au-dessous de l’amplificateur. Ne positionnez donc jamais les appareils sensibles, comme les préamplificateurs, les systèmes de transmission sans fil et les lecteurs de cassette, directe‐...
- Page 11 Performances Performances Puissance de sortie 2 × 45 W ou 250 W (selon le modèle) Connecteurs Speaker Twist et bornes pour haut-parleurs Tous circuits de protection y inclus « soft start » Niveau d'entrée commutable de –0 à +4 db Fonctionnement sans ventilateur Fonction de mise en veille désactivable S-75 MK II, S-100 MK II, S-150 MK II...
- Page 12 Branchements et éléments de commande Branchements et éléments de commande Face avant S-75 MK II, S-100 MK II, S-150 MK II Amplificateur...
- Page 13 Branchements et éléments de commande 1 [CH-1] | Bouton de réglage du niveau d’entrée du canal 1 Les boutons de réglage du niveau d’entrée CH-1 et CH-2 (4) sur la face avant définissent l’amplification du signal sur le canal correspondant. Si possible, tournez ce bouton complètement sur la droite jusqu’en butée (= 0 atténuation dB) pour permettre une modulation «...
- Page 14 Branchements et éléments de commande 7 [PAR] | Indicateur de mode mono en parallèle Le chapitre vous fournira de plus amples informations sur les différents modes de fonctionnement. 8 [POWER] | Témoin lumineux de la mise en marche S’allume en vert quand l’appareil est mis en marche. En mode stand-by, la LED s’allume en rouge. Lorsque l'appareil reçoit à...
- Page 15 Branchements et éléments de commande Face arrière OUTPUT INPUT F:T5AL 250V (230V~) F:T10AL 250V (115V~) 115V/230V ~, 50/60Hz CH-2 CH-1 CH-2 CH-1 OUTPUT CH-2 CH-1 VOLTAGE SELECTION S-150 115V~ 230V~ F:T5AL 250V (230V~) INPUT F:T10AL 250V (115V~) CH-2 CH-1 115V/230V ~, 50/60Hz S-75 MK II, S-100 MK II, S-150 MK II Amplificateur...
- Page 16 Branchements et éléments de commande 10 Raccordement au secteur avec porte-fusible Branchez le câble de raccordement électrique fourni à cet endroit pour alimenter l’appareil en tension. 11 [ERP ON | OFF] | Interrupteur de marche/arrêt pour la fonction stand-by. Lorsque la fonction stand-by est activée et que l’appareil ne reçoit aucun signal d'entrée pendant vingt minutes, il commute sur le mode stand-by.
- Page 17 Branchements et éléments de commande 18 [CH-2] | Jack d’entrée de signal Raccordez le signal de niveau Line à amplifier à la prise jack de 6,35 mm symétrique du canal 2 à l’aide d’un câble jack. 19 [CH-2] | XLR d’entrée de signal Raccordez le signal de niveau Line à...
- Page 18 Installation et mise en service Installation et mise en service Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité...
- Page 19 Installation et mise en service DANGER ! Danger de mort dû au courant électrique ! Les tensions de sortie des amplificateurs de puissance haute capacité modernes peuvent provoquer la mort ou de graves blessures. Lorsque l’amplificateur est sous tension, ne touchez jamais les extrémités nues des câbles des haut-parleurs.
- Page 20 Installation et mise en service Modèle S-150 Cet appareil est conçu pour être monté dans un châssis (rack) de 19 pouces, il occupe deux unités de hauteur (UH). 5.1 Conseils pour utiliser les haut-parleurs Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave.
- Page 21 Installation et mise en service 5.2 Autres conseils utiles Modes de fonctionnement pos‐ L’amplificateur peut être utilisé selon différents modes de fonctionnement en fonction de l’ap‐ sibles plication prévue. Mode stéréo Les deux canaux de l’amplificateur fonctionnent indépendamment l’un de l’autre, chaque entrée (CH1 et CH2) est amplifiée par un canal, des haut-parleurs sont branchés sur les deux canaux de l’amplificateur et il est possible de régler séparément le volume des deux sorties.
- Page 22 Vous trouverez des informations en détail sur ce thème dans notre guide en ligne « Speakers » (anglais) (www.thomann.de). S-75 MK II, S-100 MK II, S-150 MK II...
- Page 23 Données techniques Données techniques Désignation du modèle S-75 S-100 S-150 Classe de l'amplificateur Impédance d'entrée 20 kΩ (activé symétrique) Niveau d’entrée 21 dBV / 9 V Puissance de sortie 8 Ω, stéréo 2 × 45 W 2 × 65 W 2 ×...
- Page 24 Données techniques Désignation du modèle S-75 S-100 S-150 Amplification 29 dB/26 dB/ 30 dB/26 dB/ 30.5 dB/26 dB/ 24 dB(0.775 V/26 dB/ 24.5 dB(0.775 V/ 25.5 dB(0.775 V/26 dB/ 1.4 V) 26 dB/1.4 V) 1.4 V) Temps de montée 35 V/µs 35 V/µs 40 V/µs Diaphonie à...
- Page 25 Données techniques Désignation du modèle S-75 S-100 S-150 Conditions d'environnement Plage de température 0 °C…40 °C Humidité relative 20 %…80 % (sans conden‐ sation) Informations complémentaires Désignation du modèle S-75 S-100 S-150 Puissance 4 Ω / canal 75 W 100 W 150 W Canaux 2 Ω...
- Page 26 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 27 Câbles et connecteurs Fiche jack bipolaire en 6,35 mm (mono, asymétrique) Signal Terre Fiche jack bipolaire en 6,35 mm (mono, symétrique) Signal (en phase, +) Signal (en opposition de phase, –) Terre Fiche jack tripolaire en 6,35 mm (stéréo, asymétrique) Signal (à...
- Page 28 Câbles et connecteurs Fiche jack bipolaire en 3,5 mm (mono, asymétrique) Signal Terre Fiche jack tripolaire en 3,5 mm (mono, symétrique) Signal (en phase, +) Signal (en opposition de phase, –) Terre Fiche jack tripolaire en 3,5 mm (stéréo, asymétrique) Signal (à...
- Page 29 Câbles et connecteurs Fiche XLR (symétrique) Masse, blindage Signal (en phase, +) Signal (en opposition de phase, –) Blindage au boîtier de la fiche (option) Fiche XLR (asymétrique) Masse, blindage Signal Ponté avec broche 1 S-75 MK II, S-100 MK II, S-150 MK II Amplificateur...
- Page 30 Câbles et connecteurs Connecteur Speaker Twist 1, + Signal 1 (en phase) 1, – Signal 1 (en opposition de phase) 2, + Signal 2 (en phase) 2, – Signal 2 (en opposition de phase) ö S-75 MK II, S-100 MK II, S-150 MK II Amplificateur...
- Page 31 Nettoyage Nettoyage Grilles d’aération Les grilles d’aération de l’appareil doivent être débarrassées des impuretés comme la pous‐ sière, etc. Éteignez l’appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l’appareil avec un chiffon légèrement humide qui ne peluche pas.
- Page 32 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
- Page 33 Remarques S-75 MK II, S-100 MK II, S-150 MK II Amplificateur...
- Page 34 Remarques S-75 MK II, S-100 MK II, S-150 MK II Amplificateur...
