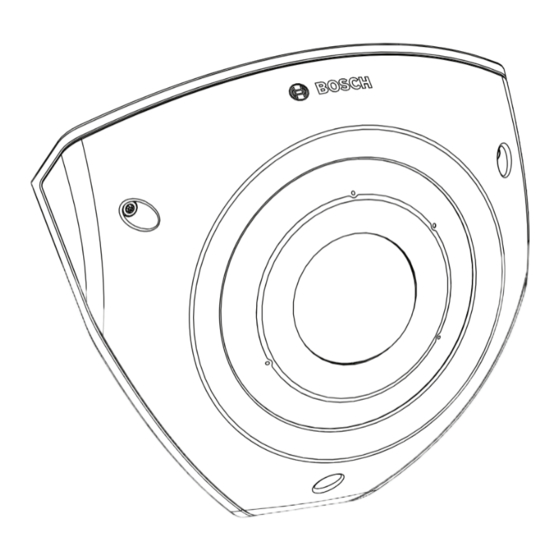

- Page 1 FLEXIDOME corner 7100i IR NCE‑7703‑FK | NCE‑7703‑FK‑GOV Installation Manual...
- Page 3 FLEXIDOME corner 7100i IR Table des matières | fr Table des matières Informations relatives à la sécurité Consignes de sécurité Consignes de sécurité importantes Notifications Présentation du système Description du produit Utilisation prévue Préparation pour l'installation Déballage Composants Préparation Configuration dans le carton Installation Installation du capot arrière...
- Page 4 | Informations relatives à la sécurité FLEXIDOME corner 7100i IR Informations relatives à la sécurité Lisez et suivez l'ensemble des consignes de sécurité ci-après et conservez-les pour référence. Respectez tous les avertissements avant d'utiliser le dispositif. Consignes de sécurité...
- Page 5 L'utilisation de cet appareil dans une zone résidentielle risque de provoquer des interférences nuisibles. Le cas échéant, l'utilisateur devra remédier à ces interférences à ses propres frais. Déclaration de conformité des fournisseurs FCC FLEXIDOME corner 7100i IR: NCE-7703-FK, NCE-7703-FK-GOV Partie responsable Bosch Security Systems, LLC 130 Perinton Parkway 14450 Fairport, NY, EU www.boschsecurity.us...
- Page 6 Conseils de sécurité, avec une liste des vulnérabilités et des solutions possibles : https://www.boschsecurity.com/xc/en/support/product-security/security- advisories.html Bosch n'assume aucune responsabilité pour tout dommage causé par le fait que les produits livrés ont été mis en service avec du firmware obsolète. 2023-10 | 01 |...
- Page 7 FLEXIDOME corner 7100i IR Informations relatives à la sécurité | fr Anciens équipements électriques et électroniques Ce produit et/ou cette pile doivent être mis au rebut séparément du reste des ordures ménagères. Débarrassez-vous des équipements de ce type conformément à...
- Page 8 | Présentation du système FLEXIDOME corner 7100i IR Présentation du système Description du produit La caméra FLEXIDOME corner 7100i IR est une caméra d'angle discrète et antivandale, bénéficiant d’une conception anti-ligature (« No-Grip »). Le dispositif fournit un aperçu détaillé et complet de n’importe quelle pièce sans angles morts, et l’infrarouge invisible intelligent garantit une qualité...
- Page 9 Assurez-vous que toutes les pièces se trouvent bien dans l'emballage. Si l'un de ces éléments ne figure pas dans l'emballage, contactez votre représentant Bosch Security Systems ou le service client. L'emballage d'origine est le conditionnement le plus sûr pour le transport de l'appareil.
- Page 10 | Préparation pour l'installation FLEXIDOME corner 7100i IR Configuration dans le carton Inutile de sortir entièrement la caméra de son carton, elle peut être pré-configurée dans l'emballage. Elle permet d’accéder directement à un connecteur RJ45 dans le carton. Cela permet une pré-configuration aisée des paramètres et des mises à...
- Page 11 FLEXIDOME corner 7100i IR Installation | fr Installation Passe-câbles M20 Alimentation Connecteur RJ45 Intérieur voyant d’activité Bouton de réinitialisation Emplacement de carte MicroSD Alarme et audio Remarque : le connecteur d'E/S à 2 broches est destiné à la borne d’entrée 12VDC ou 24VAC.
- Page 12 La mise à la terre offre une protection renforcée contre les surtensions (jusqu'à 1 kV, 1 kA à la masse (8/20 µs d’impulsions)). Le fil de terre n’est pas inclus dans l'emballage. Bosch recommande d'utiliser un fil de terre avec une cosse circulaire.
- Page 13 Servez-vous de ce capot arrière pour marquer et percer des trous de vis dans le mur. Tirez sur le câble RJ-45 ; Serrez les vis. Remarque : Bosch recommande des vis murales d’un diamètre de 4 mm (0,16 po) et d'une longueur ≥ 30 mm (1,18 po). Bosch Security Systems...
- Page 14 | Installation FLEXIDOME corner 7100i IR Installation des passe-fils en caoutchouc Retirez la partie saillante ; Utilisez un accessoire d'insertion RJ-45 pour faire passer le câble Ethernet ; Insérez l'accessoire RJ-45 dans le câble Ethernet. Faites glisser le câble Ethernet dans le passe-fil.
- Page 15 FLEXIDOME corner 7100i IR Installation | fr Installation du module de la caméra Placez les câbles appropriés pour l'alimentation, la vidéo, l'alarme et l'audio dans l’un des trous d’accès ; Tirez les câbles vers l'arrière de manière à bien les tendre ;...
- Page 16 Serrez les vis du capot de la caméra à l’aide de la clé Allen TR20 fournie. TR20 Retirez le film protecteur du cache IR. Alignez la plaque avant avec le logo Bosch figurant sur la partie supérieure. Serrez les vis. 2023-10 | 01 |...
- Page 17 FLEXIDOME corner 7100i IR Installation | fr TR20 Pour des instructions vidéo, scannez le code QR ci-dessous : Etat de LED Un voyant d'état est visible sur le dessus de la caméra, au-dessus de l'objectif de la caméra. Le tableau ci-dessous indique les différentes fonctions du voyant LED.
- Page 18 | Connexion via le navigateur Web FLEXIDOME corner 7100i IR Connexion via le navigateur Web Un ordinateur avec navigateur Web (Google Chrome, Microsoft Edge ou Mozilla Firefox) permet de recevoir des images en temps réel, de contrôler l'appareil et de relire les séquences stockées.
- Page 19 FLEXIDOME corner 7100i IR Connexion via le navigateur Web | fr Vous pouvez également lancer la page Web du dispositif directement. Sur la page Web du dispositif, une page de mot de passe initiale s'affiche et présente des champs de saisie et une jauge indiquant le degré...
- Page 20 | Dépannage FLEXIDOME corner 7100i IR Dépannage Résolution des problèmes Le tableau suivant permet d'identifier les causes de dysfonctionnement et de les corriger le cas échéant. Dysfonctionnement Causes possibles Solution L'unité ne fonctionne Coupure d'alimentation. Vérifiez la source pas.
- Page 21 FLEXIDOME corner 7100i IR Dépannage | fr Saisissez la commande ping suivie de l'adresse IP du périphérique. Si le périphérique est détecté, le message « Reply from... » (Réponse de...) apparaît, suivi du nombre d'octets envoyés et de la durée de transmission en millisecondes. Si ce message n'apparaît pas, cela signifie que le périphérique n'est pas accessible via le réseau.
- Page 22 | Maintenance FLEXIDOME corner 7100i IR Maintenance Nettoyage Nettoyage de l'objectif Il est important de garder l’objectif propre pour garantir des performances optimales. La poussière, la graisse ou les traces de doigt doivent être retirés de la surface de l’objectif.
- Page 23 FLEXIDOME corner 7100i IR Mise hors service | fr Mise hors service Transfert Ce manuel d'installation doit toujours accompagner le dispositif. Mise au rebut Anciens équipements électriques et électroniques Ce produit et/ou cette pile doivent être mis au rebut séparément du reste des ordures ménagères.
- Page 24 | Mise hors service FLEXIDOME corner 7100i IR 2023-10 | 01 | Bosch Security Systems Installation Manual...
- Page 25 FLEXIDOME corner 7100i IR Mise hors service | Bosch Security Systems 2023-10 | 01 | Installation Manual...
- Page 26 | Mise hors service FLEXIDOME corner 7100i IR 2023-10 | 01 | Bosch Security Systems Installation Manual...
- Page 28 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2023 Building solutions for a better life. 202401151157...
