Installation type du système

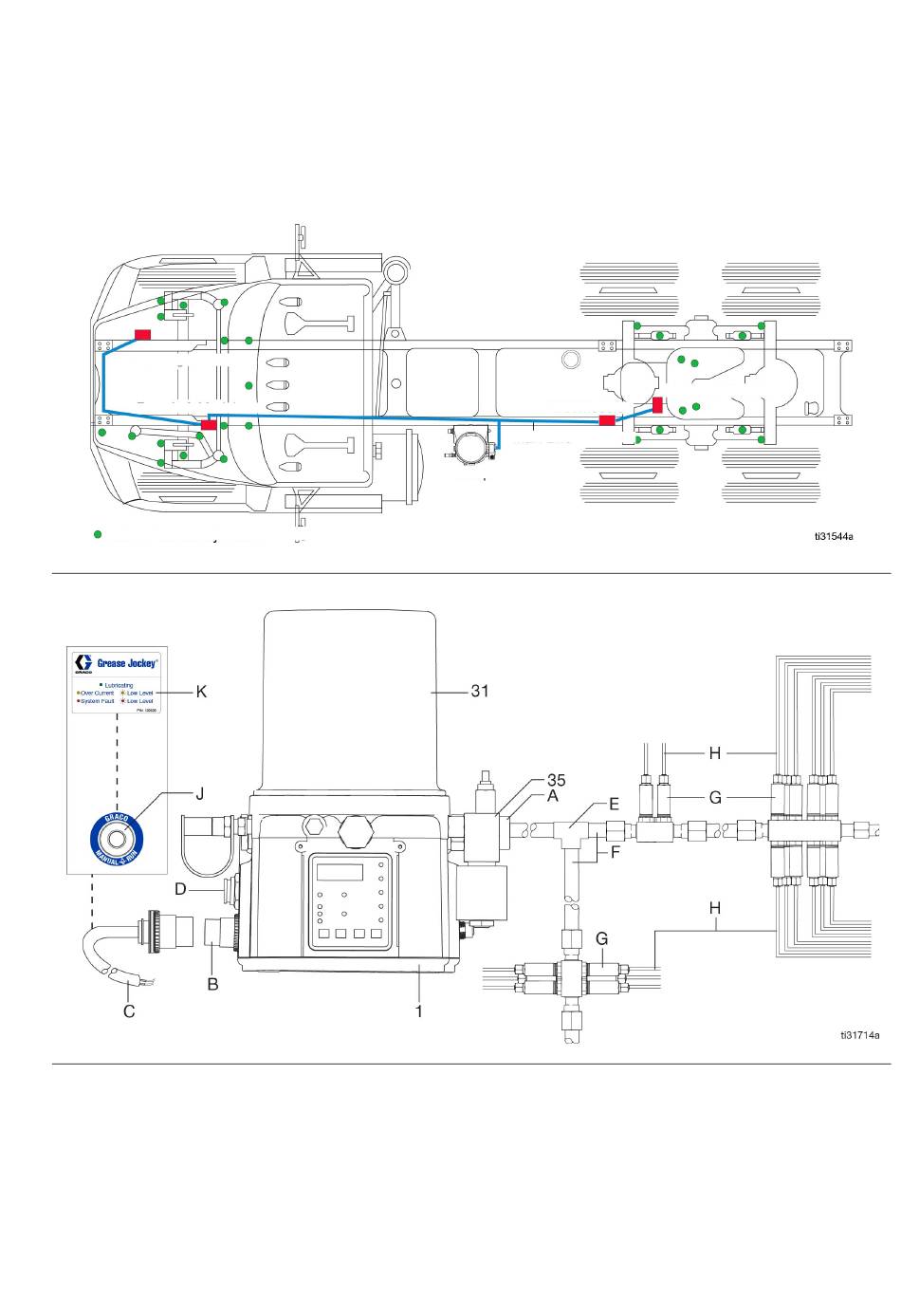

Les installations représentées sur la F
et l'installation des composants et accessoires du système. Contacter votre distributeur Graco qui vous aidera
dans la conception de votre installation.
Module avant droit
Module avant gauche
Points de lubrification/Injecteurs
F . 2
IG
F . 3
IG
Légende :
A Boulon creux / Sortie de la pompe
B Connecteur d'alimentation
C Câble d'alimentation / Câble du bouton de marche
à distance
D Port USB (modèles DMS
E Raccord en T - Pompe vers tuyau d'alimentation
principal (M)
F Tuyau d'alimentation principal
3A5535N
. 2 et la F
IG IG
™
uniquement)
. 3 servent uniquement de référence pour la sélection
Module TAX
Conduite principale
Pompe
G Injecteurs / Modules
H Tuyauterie pour conduite d'alimentation
J Bouton de marche manuel (dans la cabine de camion)
K Étiquette d'instructions (dans la cabine de camion)
1 Pompe
31 Réservoir
35 Ensemble vanne de ventilation
Installation type du système
Module de sellette
7
