7.7.2. Synchronisation des lobes

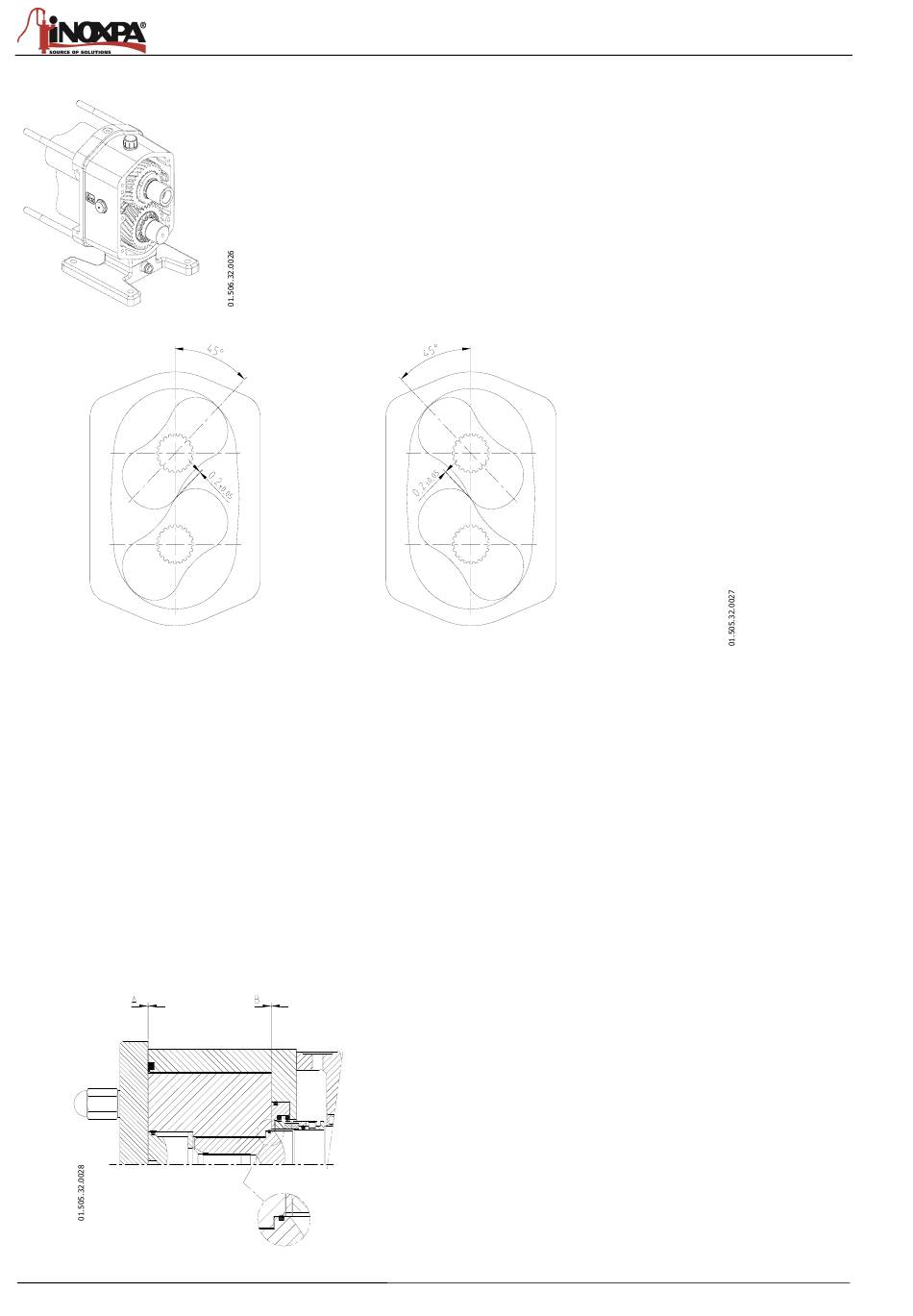

Position 1
Posición 1
Faites tourner les lobes jusqu'à la position 1 conformément à l'illustration, puis réglez la distance jusqu'à ce que la
séparation soit celle indiquée.
Serrez manuellement plusieurs vis de serrage sur le mécanisme de fixation réglable.
Faites tourner le lobe supérieur environ 90 degrés dans le sens anti-horaire (position 2). Vérifiez que la séparation sur
cette position est égale à la position 1. En cas de non-conformité, égalisez les séparations en faisant tourner
légèrement un lobe tout en tenant l'autre fermement.
Serrez les vis de serrage du mécanisme de fixation réglable dans le sens diagonal avec deux ou trois tours au couple de
serrage établi.
Lors du serrage des vis du mécanisme de fixation réglable, assurez-vous que les engrenages (19 et 19A) ne tournent
pas simultanément. Il est possible d'éviter cela en plaçant une cale en bois entre les engrenages (19 et 19A).
Vérifiez de nouveau la séparation entre les lobes (02) et faites tourner l'arbre moteur (05) à plusieurs reprises pour
vérifier l'absence de frottement entre les lobes (02) sur toute leur surface.
Retirez les lobes (02) des axes (05 et 05A).
Appliquez un peu de lubrifiant sur l'axe moteur (05) à l'emplacement de la bague d'étanchéité (88) une fois le montage
terminé.
7.7.3. Ajustement des lobes/corps de la pompe à l'aide de rondelles d'écartement
22
Afin que les lobes puissent être synchronisés, vous devez d'abord
démonter le corps de la pompe, les lobes, le couvercle de fermeture et les
fermetures comme indiqué dans les sections correspondantes.
Videz l'huile du support en retirant le bouchon d'huile (85) et le bouchon
de vidange (87).
Retirez le couvercle des roulements (12) du support (06).
Desserrez les vis de la bague conique de serrage (65) de l'engrenage de
l'axe entraîné (19A). En principe, l'unité de serrage est du type
« dégagement automatique ». Il est maintenant possible de faire tourner
l'arbre moteur (05), tout en soutenant fixement l'arbre entraîné (05A).
Montez les lobes (02) sur les axes (05 et 05A) comme indiqué dans la
section 7.5.5
Montage des lobes.
Position 2
Posición 2
Il s'agit de l'ajustement final à réaliser. La pompe doit être
synchronisée et le corps de la pompe doit être monté sur le
support.
Le réglage est effectué à l'aide de rondelles d'écartement (32)
placées entre la chemise (13) et le lobe (02).
Il existe des rondelles de trois épaisseurs : 0,1 ; 0,15 et
0,2 mm.
Montez les lobes (02) et ajustez les vis (25) comme décrit
dans la section 7.5.5
Vérifiez les tolérances entre le lobe et le corps (A et B).
Reportez-vous à 7.7.1
en dehors de l'échelle, modifiez les rondelles d'écartement
jusqu'à obtenir le jeu nécessaire.
7.Entretien
Montage des lobes
.
Jeux et tolérances
. Si elles se trouvent
