IT

1. AVVERTENZE GENERALI

• Leggere ed osservare attentamente le avvertenze contenute in questo libretto di istruzioni.
• Dopo l'installazione della caldaia, informare l'utilizzatore sul funzionamento e consegnargli il presen-
te manuale che costituisce parte integrante ed essenziale del prodotto e deve essere conservato con
cura per ogni ulteriore consultazione.
• L'installazione e la manutenzione devono essere effettuate in ottemperanza alle norme vigenti, se-
condo le istruzioni del costruttore e devono essere eseguite da personale professionalmente quali-
ficato. È vietato ogni intervento su organi di regolazione sigillati.
• Un'errata installazione o una cattiva manutenzione possono causare danni a persone, animali o co-
se. È esclusa qualsiasi responsabilità del costruttore per i danni causati da errori nell'installazione e
nell'uso e comunque per inosservanza delle istruzioni.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio dalla
rete di alimentazione agendo sull'interruttore dell'impianto e/o attraverso gli appositi organi di inter-
cettazione.
• In caso di guasto e/o cattivo funzionamento dell'apparecchio, disattivarlo, astenendosi da qualsiasi
tentativo di riparazione o di intervento diretto. Rivolgersi esclusivamente a personale professional-
mente qualificato. L'eventuale riparazione-sostituzione dei prodotti dovrà essere effettuata solamen-
te da personale professionalmente qualificato utilizzando esclusivamente ricambi originali. Il
mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.
• Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente previsto.
Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Gli elementi dell'imballaggio non devono essere lasciati alla portata di bambini in quanto potenziali
fonti di pericolo.
• L'apparecchio non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisi-
che, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno
che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della
loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.
• Lo smaltimento dell'apparecchio e dei suoi accessori deve essere effettuato in modo adeguato, in
conformità alle norme vigenti.
• Le immagini riportate nel presente manuale sono una rappresentazione semplificata del prodotto. In
questa rappresentazione possono esserci lievi e non significative differenze con il prodotto fornito.
LA MARCATURA CE CERTIFICA CHE I PRODOTTI SODDISFANO I REQUISITI FONDAMENTALI
DELLE DIRETTIVE PERTINENTI IN VIGORE.
LA DICHIARAZIONE DI CONFORMITÀ PUÒ ESSERE RICHIESTA AL PRODUTTORE.
2. ISTRUZIONI D'USO
2.1 Presentazione
Gentile Cliente,
La ringraziamo di aver scelto una caldaia LAMBORGHINI di concezione avanzata, tec-
nologia d'avanguardia, elevata affidabilità e qualità costruttiva. La preghiamo di leggere
attentamente il presente manuale perchè fornisce importanti indicazioni riguardanti la si-
curezza di installazione, uso e manutenzione.
ERA F è un generatore di calore ad alto rendimento, per la produzione di acqua calda
sanitaria (opzionale) e per il riscaldamento, adatto a funzionare con bruciatori soffiati a
gas o gasolio. Il corpo caldaia è costituito da elementi in ghisa, assemblati con biconi e
tiranti in acciaio. Il sistema di controllo è a microprocessore con interfaccia digitale con
funzionalità avanzate di termoregolazione.
La caldaia è predisposta per il collegamento ad un bollitore esterno per
A
acqua calda sanitaria (opzionale). In questo manuale tutte le funzioni re-
lative la produzione di acqua calda sanitaria sono attive solo con bollitore
sanitario opzionale collegato come indicato alla sez. 3.3

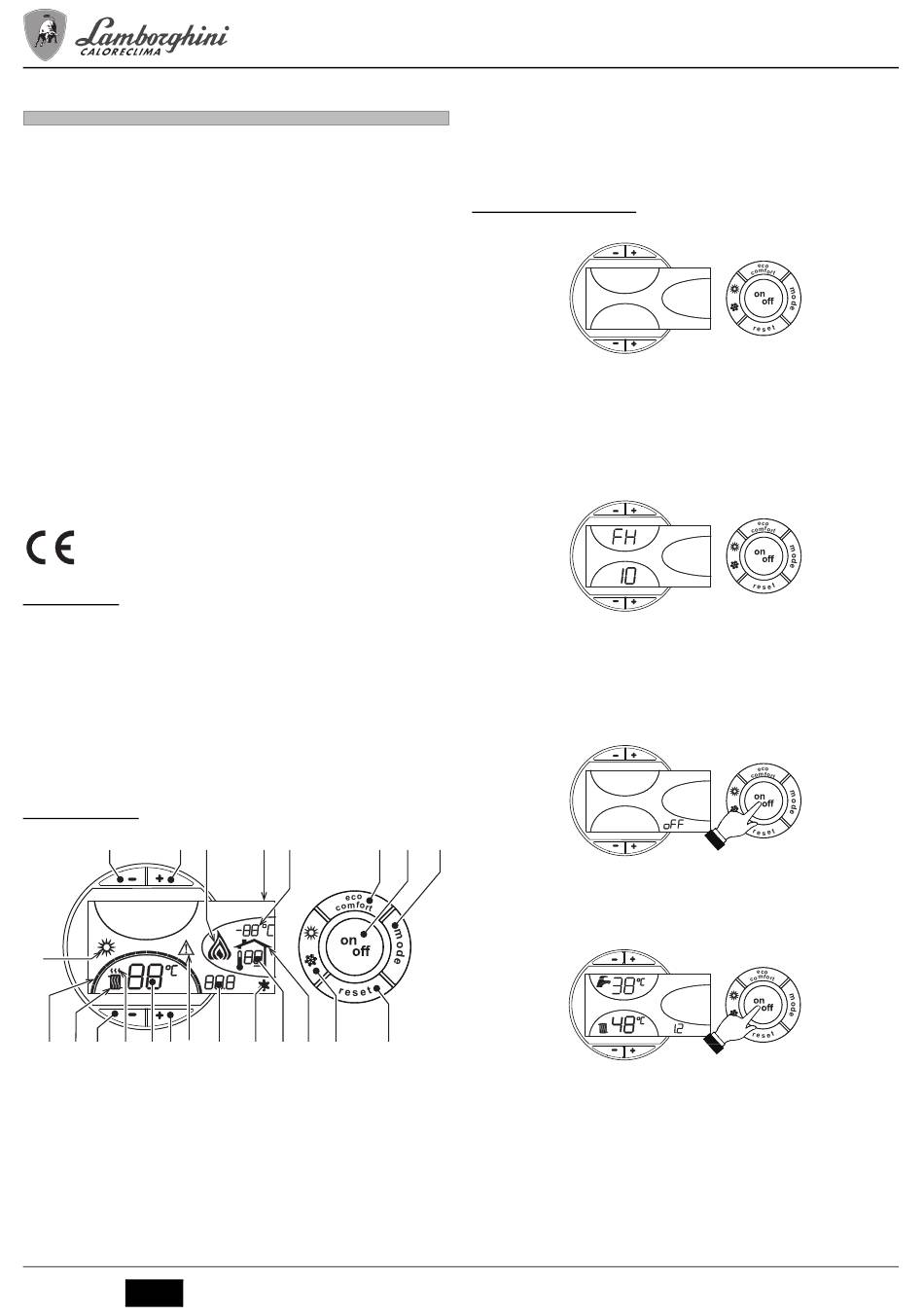

2.2 Pannello comandi

1 2
27
26 24 3 25 23 4 22
fig. 1 - Pannello di controllo
Legenda
1 = Tasto -
2 = Tasto +
3 = Tasto decremento impostazione temperatura impianto riscaldamento
4 = Tasto incremento impostazione temperatura impianto riscaldamento
5 = Display
6 = Tasto selezione modalità Estate / Inverno
7 = Non utilizzato
8 = Tasto Ripristino
9 = Tasto accensione / spegnimento apparecchio
10 = Tasto menù "Temperatura Scorrevole"
16 = Temperatura sensore esterno (con sonda esterna opzionale)
17 = Compare collegando la Sonda esterna o il Cronocomando Remoto (opzionali)
2
IT
19 5 16
bar
21 20 18 17 6
cod. 3541O210 - Rev. 01 - 03/2018
18 = Temperatura ambiente (con Cronocomando Remoto opzionale)
19 = Indicazione bruciatore acceso
20 = Indicazione funzionamento antigelo
21 = Indicazione pressione impianto riscaldamento
22 = Indicazione Anomalia
23 = Impostazione / temperatura mandata riscaldamento
24 = Simbolo riscaldamento
25 = Indicazione funzionamento riscaldamento
26 = Indicazione raggiungimento temperatura mandata riscaldamento impostata
27 = Indicazione modalità Estate

2.3 Accensione e spegnimento

Caldaia non alimentata elettricamente
B
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo
non funziona. Per lunghe soste durante il periodo invernale, al fine di evitare
danni dovuti al gelo, è consigliabile scaricare tutta l'acqua della caldaia, oppure
introdurre l'apposito antigelo nell'impianto, conforme a quanto prescritto alla
sez. 3.3.
Accensione caldaia
• Aprire le valvole di intercettazione combustibile.
• Fornire alimentazione elettrica all'apparecchio.
• Per i successivi 120 secondi il display visualizza FH che identifica il ciclo di sfiato
aria dall'impianto riscaldamento.
• Durante i primi 5 secondi il display visualizza anche la versione software della scheda.
• Scomparsa la scritta FH, la caldaia è pronta per funzionare automaticamente ogni qual-
volta si prelevi acqua calda sanitaria o vi sia una richiesta al termostato ambiente.
Spegnimento caldaia
Premere il tasto on/off (part. 9 - fig. 1) per 1 secondo.
7 9 10
Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamente.
È disabilitato il funzionamento riscaldamento. Rimane attivo il sistema antigelo.
Per riaccendere la caldaia, premere nuovamente il tasto on/off (part. 9 - fig. 1) per 1 se-
condo.
8
La caldaia sarà immediatamente pronta per funzionare ogni qualvolta si prelevi acqua
calda sanitaria o vi sia una richiesta al termostato ambiente.
Spegnimento prolungato della caldaia
Per spegnere la caldaia, bisogna:
• Premere il tasto ON/OFF (9 - fig. 1)
• Chiudere il rubinetto del gas a monte della caldaia.
• T\ogliere corrente all'apparecchio.
B
Per lunghe soste durante il periodo invernale, al fine di evitare danni dovuti al gelo, è
consigliabile scaricare tutta l'acqua della caldaia; quella sanitaria e quella dell'impianto.
In alternativa scaricare solo l'acqua sanitaria e introdurre l'apposito antigelo nell'impian-
to di riscaldamento conforme a quanto prescritto alla sez. 3.3.
fig. 2 - Caldaia non alimentata elettricamente
fig. 3 - Accensione caldaia
fig. 4 - Spegnimento caldaia
eco
bar
fig. 5
ERA F
