3.7 Mesure de la tension
Cet appareil permet de mesurer la tension AC et la tension DC
de l'alimentation électrique commerciale. Il permet de vérifier que
l'objet de mesure n'est pas sous tension avant de procéder à la
mesure de la résistance d'isolement.
• Lorsque la mesure est en cours, ne changez pas de fonction.
• Pour toute forme d'onde autre que sinusoïdale, certaines erreurs
peuvent se produire.
• Les valeurs affichées peuvent varier de manière fréquente en
raison du potentiel d'induction même lorsqu'aucune tension n'est
appliquée. Cependant, il ne s'agit pas d'un dysfonctionnement.

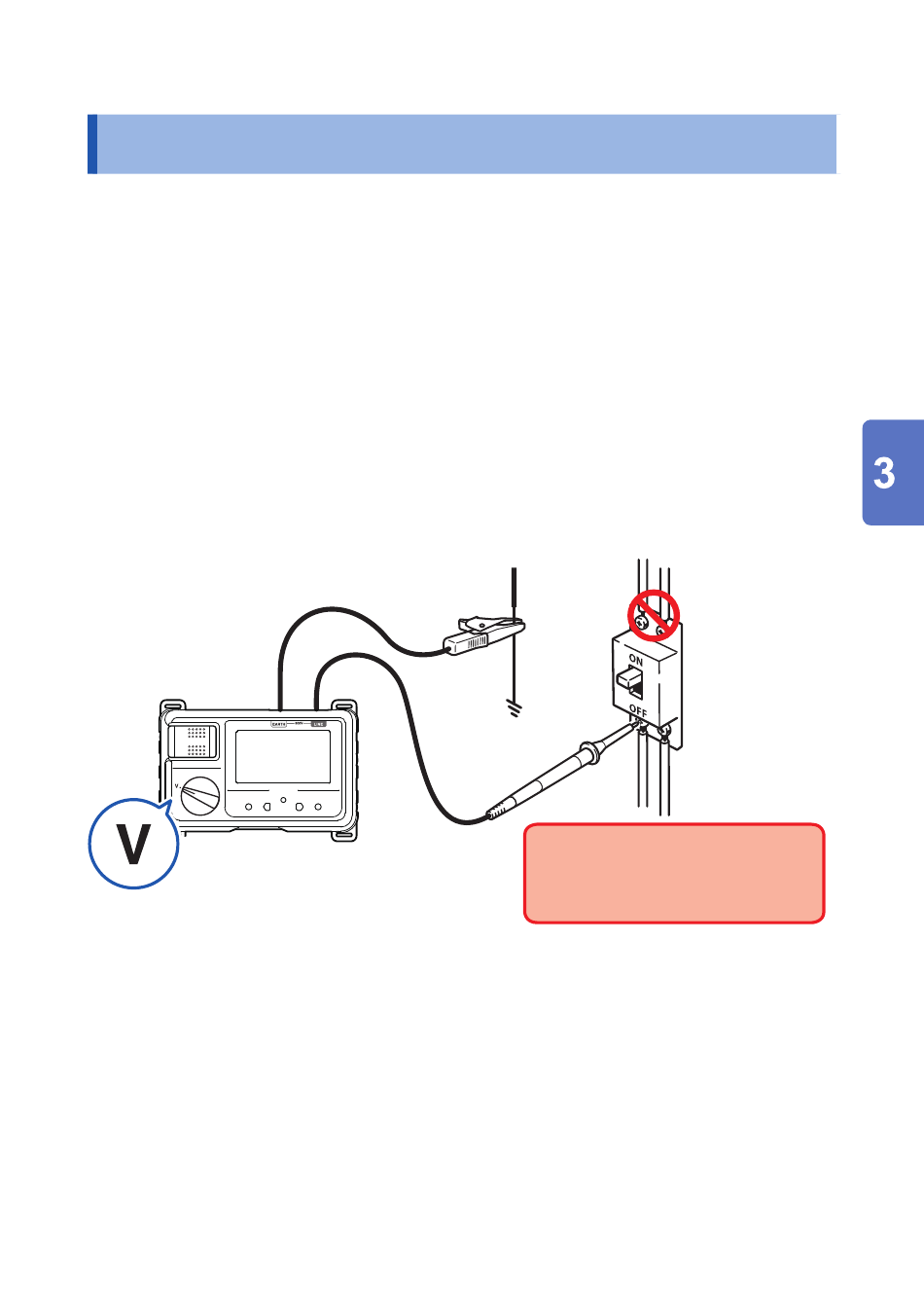

Exemple : Lors de la mesure de la tension entre le circuit et la terre
1
1
Placez le commutateur rotatif sur V.
2
Branchez le cordon de test noir au côté de la terre de
l'objet à mesurer.
3
Branchez le cordon de test rouge au côté de la ligne du
disjoncteur.
4
Vérifiez la valeur une fois l'indicateur stabilisé.
Terre
4
HIOKI IR4059A964-00
Mesure de la tension
2
Ligne
3
Branchez toujours le cordon
de test au côté secondaire
du disjoncteur.
Source
(côté primaire)
Charge
(côté secondaire)
