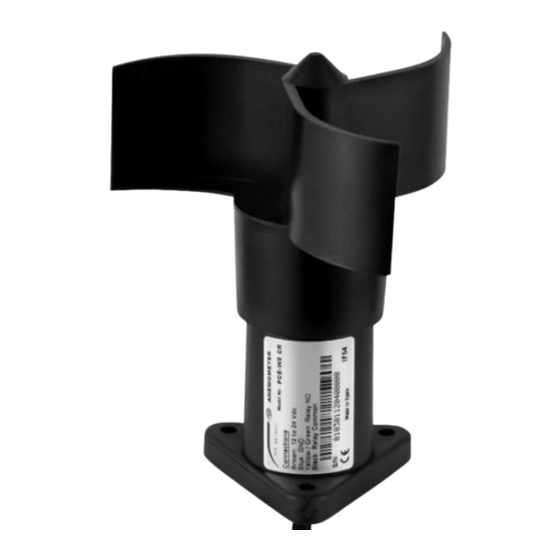

PCE Instruments WS Serie Manuel D'utilisation
Table des Matières
Manuel d'utilisation
Série PCE-WS | Anémomètre
Les manuels d'utilisation sont disponibles dans les suivantes
langues : anglais, français, italien, espagnol, portugais, hollandais,
turque, polonais, russe, chinois.
Vous pouvez les télécharger ici : www.pce-instruments.com.
Dernière modification : 6 janvier 2022
v1.0
PCE Instruments
Table des Matières
Manuels Connexes pour PCE Instruments WS Serie
Sommaire des Matières pour PCE Instruments WS Serie
- Page 1 Série PCE-WS | Anémomètre Les manuels d’utilisation sont disponibles dans les suivantes langues : anglais, français, italien, espagnol, portugais, hollandais, turque, polonais, russe, chinois. Vous pouvez les télécharger ici : www.pce-instruments.com. Dernière modification : 6 janvier 2022 v1.0 PCE Instruments...
-
Page 2: Table Des Matières
PCE-WS CR ..................8 Connexion ........................8 PCE-WS RS485 ................... 9 Connexion ........................9 Protocole d’interface ..................... 9 Lecture | Méthode 1 ...................... 9 Lecture | Méthode 2 .....................10 Écriture ........................10 PCE-WS P ..................11 Garantie ..................... 13 Recyclage ..................13 PCE Instruments... -
Page 3: Consignes De Sécurité
N’exposez pas l’appareil à des chocs ou à des vibrations fortes. Seul le personnel qualifié de PCE Instruments peut ouvrir le boîtier de cet appareil. N’utilisez jamais cet appareil avec les mains humides ou mouillées. ... -
Page 4: Spécifications Techniques
8 A / 250 V AC Protection IP 54 12 … 24 V DC Alimentation Consommation maximale <1 W Type de connexion 4 x 0,75 mm Poids 150 g Sans câble 1800 g Avec câble de 20 m PCE Instruments... -
Page 5: Contenu De Livraison
125 mm Hauteur 139 mm Longueur câble de connexion 20 m (sauf version RS485 : 25 m) Contenu de livraison 1 x Anémomètre PCE-WS avec 20 m de câble (version RS-485 : 25 m) 1 x Manuel d’utilisation PCE Instruments... -
Page 6: Dimensions
Dimensions Vue d’en haut Vue d’en bas PCE Instruments... - Page 7 Vue latérale PCE Instruments...
-
Page 8: Pce-Ws V / Pce-Ws A
Les sorties sont linéaires et sont structurées de la façon suivante : 0 ... 10 V = 0 ... 180 km/h Vitesse du vent [ km/h ] 4 ... 20 mA = 0 ... 180 km/h Vitesse du vent [ km/h ] PCE Instruments... -
Page 9: Connexion
Le capteur pour le signal analogique allant de 4 à 20 mA se connecte à une unité d’évaluation de la façon suivante : Le capteur pour le signal analogique allant de 0 à 10 V se connecte à un dispositif d’évaluation de la façon suivante : PCE Instruments... -
Page 10: Pce-Ws Cr
60 km/h 25 km/h 65 km/h 30 km/h 70 km/h 35 km/h 75 km/h 40 km/h 80 km/h 45 km/h 85 km/h 50 km/h 90 km/h 55 km/h 95 km/h Connexion Brun : Alimentation Noir Jaune Bleu : Neutre PCE Instruments... -
Page 11: Pce-Ws Rs485
Demande de lecture du vent depuis le maître avec Read Input Register (fonction 0x04) Réponse de l’esclave (PCE-WS RS485 Modbus RTU) SHSL : Valeur de la vitesse du vent en km/h. Exemple de réponse de l’esclave pour 100 km/h (0x0064) PCE Instruments... -
Page 12: Lecture | Méthode 2
NEW_ADDR Nouvelle adresse que va avoir l’appareil. Les valeurs entre 1 (0x01) et 255 (0xFF) sont valables. Exemple pour NEW_ADDR 0x02 Demande d’écriture Réponse de l’esclave Remarque L’adresse de l’esclave passe immédiatement à la nouvelle valeur après le message de réponse. PCE Instruments... -
Page 13: Pce-Ws P
Vitesse du vent (km/h) = 0,8*Hz +3 Vitesse du vent [ km/h ] Connexion Le câblage interne du capteur de vent est la suivante : Rouge Jaune Noir Il existe plusieurs options de connexion pour faire fonctionner le capteur. PCE Instruments... - Page 14 Connexion de deux fils pour connexion directe à un écran Connexion de trois fils pour connexion directe à un PLC, par exemple Entrée PCE Instruments...
-
Page 15: Garantie
Pour pouvoir respecter l’ADEME (retour et élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL 23, rue de Strasbourg 67250 Soultz-Sous-Forêts France RII AEE –... -
Page 16: Coordonnées De Pce Instruments
Coordonnées de PCE Instruments Allemagne France Espagne PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mayor, 53 59872 Meschede 67250 Soultz-Sous-Forêts 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Tel.
