NUPI 66
PREDISPOSIZIONE IMPIANTO ELETTRICO E ACCESSORI
Prima di installare il pistone Nupi 66 si consiglia di predisporre tutti gli accessori di sicurezza e di comando minimi.

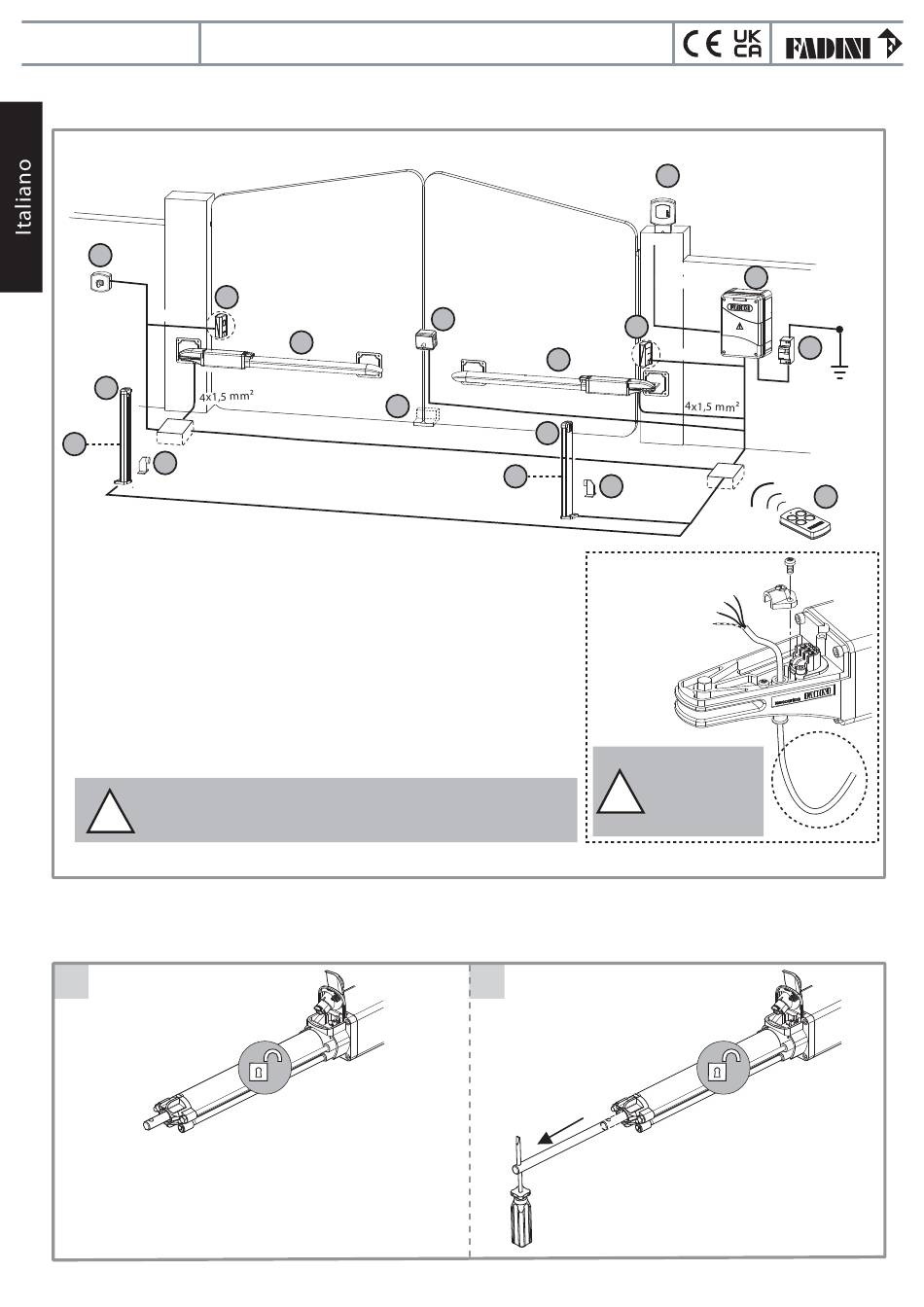

Schema indicativo di massima: è responsabilità dell'installatore predisporre in modo idoneo e corretto le tubazioni per i collegamenti.
7
4x1 mm²
6
2x1 mm²
4
8
9
4x1 mm²
1 - Lampeggiatore (fornito nel kit)
2 - Programmatore con radio innesto (forniti nel kit)
3 - Interruttore di linea 230 V - 50 Hz magneto-termico differenziale da
0,03 A (non fornito) - (oltre i 100 m cavo di sezione 2,5 mm²)
4 - Fotocellula ricevitore (fornita nel kit una sola coppia)
5 - Nupi 66
6 - Fotocellula trasmettitore (fornita nel kit una sola coppia)
7 - Selettore a chiave (fornito nel kit)
8 - Colonnetta fotocellule
9 - Battuta di apertura (obbligatoria, non fornita)
10 - Battuta di chiusura dell'anta (obbligatoria, non fornita)
11 - Elettroserratura per ante oltre i 2 metri di lunghezza (non fornita nel kit)
12 - Trasmettitore (fornito nel kit)
IMPORTANTE: le battute di arresto anta in apertura e in chiusura
sono molto importanti per il corretto funzionamento e la
!
sicurezza dell'impianto con il pistone Nupi 66.
PRIME MANOVRE PER FAR FUORIUSCIRE LO STELO
È possibile muovere lo stelo manualmente (vedi Fig. 3) oppure elettricamente con alimentazione elettrica. Muovere lo stelo fino
a metà corsa circa.
1
Vedere operazioni
sblocco manuale (Fig. 7)
KIT pistone oleodinamico per cancelli a battente
con ante fino 2,5 m
5
10
11
5
2x1 mm²
6
8
9
2x1 mm²
2
4
1
RG58
2
2x1 mm²
230 V - 50 Hz ± 10%
4
4x1 mm²
4x1,5 mm²
Il cavo elettrico di
alimentazione deve
essere libero per
!
tutta la corsa di
apertura e chiusura
dell'anta.
3
12
Fig. 2
Fig. 3
