4 Descripción del producto
El producto (sólo tipo -2C/-2CM) dispone de un cárter de filtro con válvula de
vaciado integrado para poder drenar combustible. Das Entleerventil ermögli-
cht einen Notbetrieb (beispielsweise aus einem Kanister).
Además, puede conectar un accesorio de ensayo para la comprobar la
estanqueidad del sistema completo.

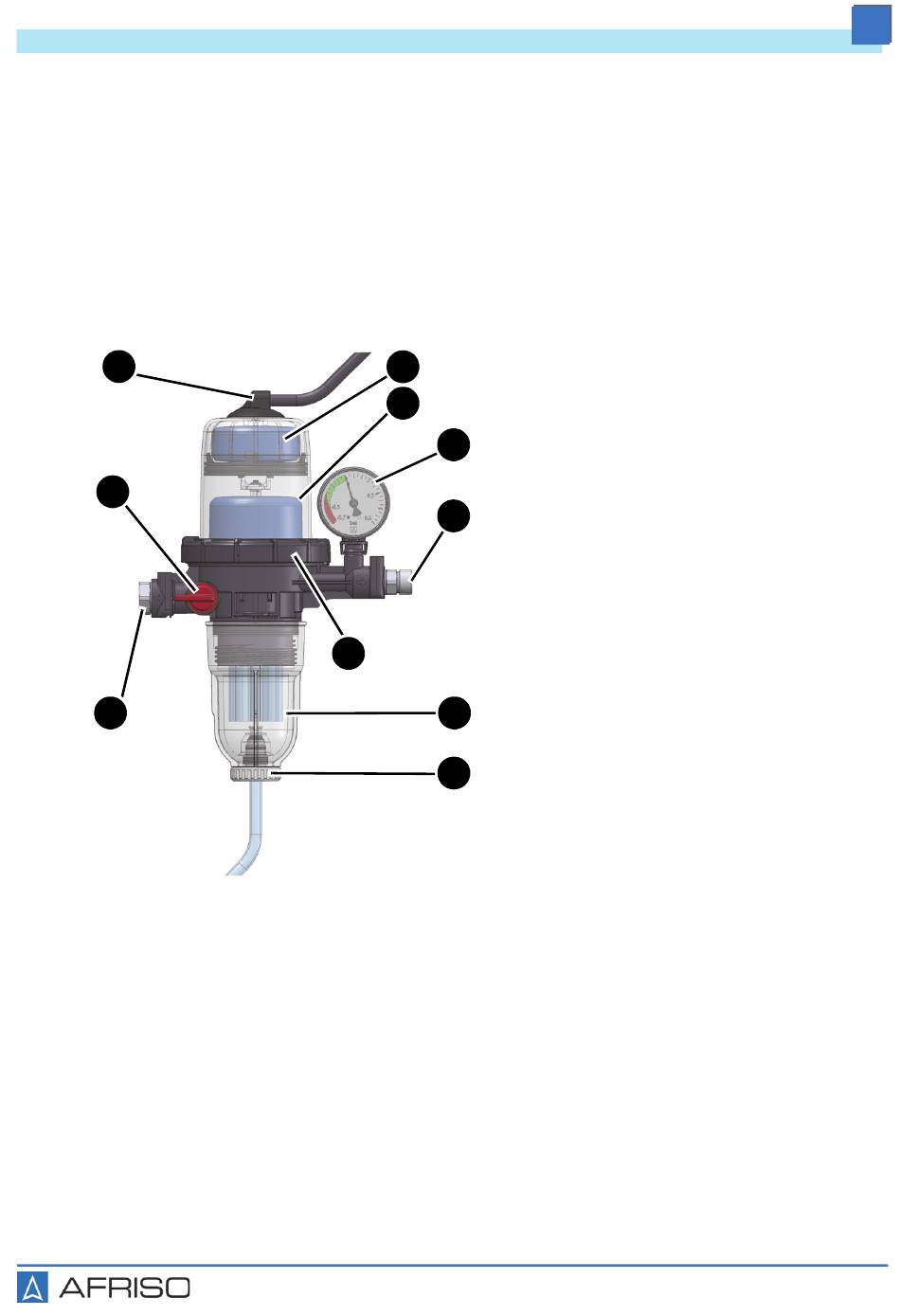

4.1 Sinopsis
A
J
I
Descripción del producto
B
C
F
A. Conexión para tubo flexible de
purga de aire
B. Cámara de flotador superior (flo-
D
tador de seguridad)
C. Cámara de flotador inferior (flota-
E
dor de trabajo)
D. Manómetro (no con tipo -1C Si)
E. Salida/retorno (conexión hacia/
hasta quemador)
F. Tuerca de unión
G. Cárter de filtro con inserto filtrante
G
H. Válvula de vaciado 
H
(no con tipo -1C Si)
I. Conexión tubo de aspiración
J. Válvula de cierre para cerrar el
tubo de aspiración (abierta)
FloCo-Top-C
