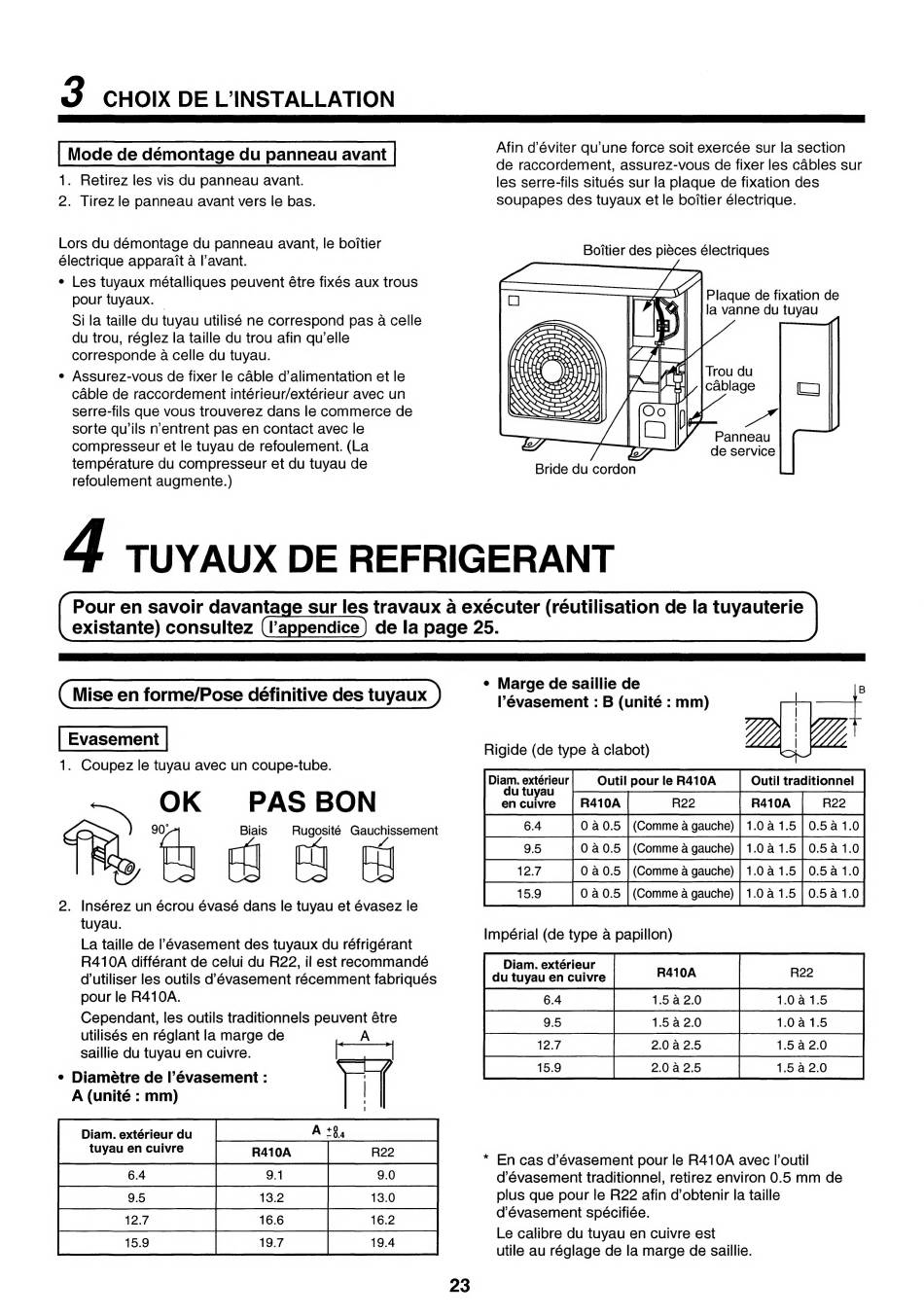

3 CHOIX DE L'INSTALLATION
Mode de démontage du panneau avant
1. Retirez les vis du panneau avant.
2. lirezle panneau avant vers le bas.
Lors du démontage du panneau avant, le boitier
électrique apparaît à l'avant.
* Les tuyaux métalliques peuvent étre fixés aux trous
pour tuyaux.
Si la taille du tuyau utilisé ne correspond pas à celle
du trou, réglez la taille du trou afin qu'elle
corresponde à celle du tuyau.
е Assurez-vous de fixer le câble d'alimentation et le
cáble de raccordement intérieur/extérieur avec un
serre-fils que vous trouverez dans le commerce de
sorte qu'ils n'entrent pas en contact avec le
compresseur et le tuyau de refoulement. (La
température du compresseur et du tuyau de
refoulement augmente.)
Afin d'éviter qu'une force soit exercée sur la section
de raccordement, assurez-vous de fixer les cábles sur
les serre-fils situés sur la plaque de fixation des
soupapes des tuyaux et le boitier électrique.
Boîtier des pièces électriques
Plaque de fixation de
la vanne du tuyau
TER
Mess:
Ша
ШО
Trou du
555
Й ,
cáblage
Panneau
de service
Bride du cordon
4 TUYAUX DE REFRIGERANT
Mise en forme/Pose définitive des tuyaux
1. Coupez le tuyau avec un coupe-tube.
OK
PAS BON
90:
Rugosité
Gauchissement
5
I
2. Insérez un écrou évasé dans le tuyau et évasez le
tuyau.
La taille de l'évasement des tuyaux du réfrigérant
R410A différant de celui du R22, il est recommandé
d'utiliser les outils d'évasement récemment fabriqués
pour le R410A.
Cependant, les outils traditionnels peuvent étre
utilisés en réglant la marge de
| A
saillie du tuyau en cuivre.
Diam. extérieur du
Oo a
f —$* [| 9
-
Biais
е Diamètre de l'évasement :
A (unité : mm)
е Marge de saillie de
l'évasement : B (unité : mm)
B
|
Rigide (de type
а clabot)
AA
%
Бар тіріні
(Comme à gauche) | 1.0 à 1.5 | 0.5à 1.0
* En cas d'évasement pour le R410A avec l'outil
d'évasement traditionnel, retirez environ 0.5 mm de
plus que pour le R22 afin d'obtenir la taille
d'évasement spécifiée.
Le calibre du tuyau en cuivre est
utile au réglage de la marge de saillie.
