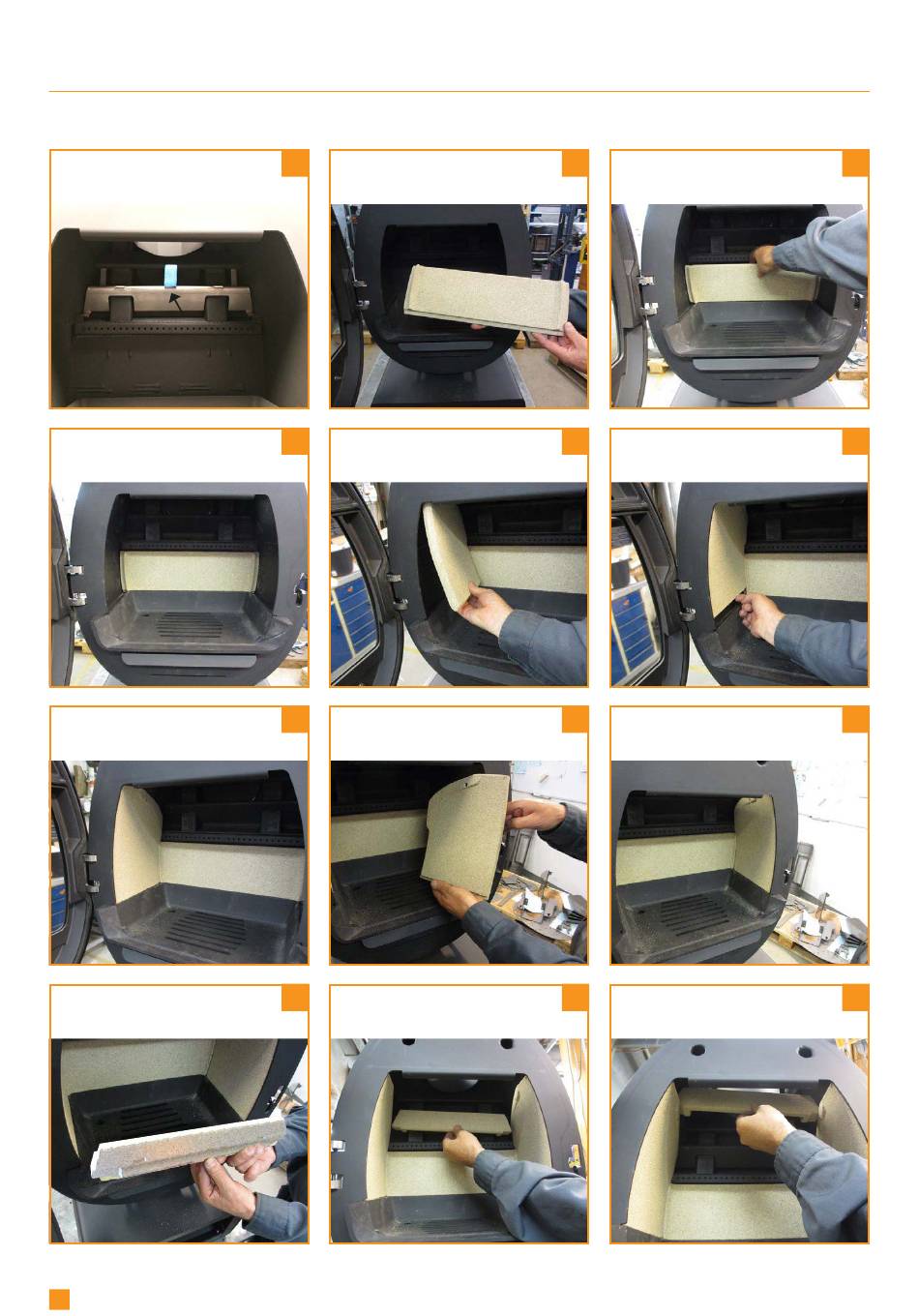

MONTAGE DE LA CHAMBRE DE COMBUSTION

Les déflecteurs de fumées sont fabriqués en un matériau céramique poreux fragile.
Il convient de les manipuler avec précaution.
La protection de transport doit
être supprimée
Plaque arrière montée
Plaque gauche montée
Plaque frontale en haut
24
1
Monter la plaque arrière
4
Adapter la plaque gauche en haut
7
Monter la plaque droite comme
la plaque gauche
10
Guider la plaque vers l'arrière
2
Laisser glisser la plaque derrière
la grille
5
Laisser glisser la plaque en place
8
Plaque droite montée
11
Lever la plaque en-dessus des
plaques latérales
3
6
9
12
