5.4

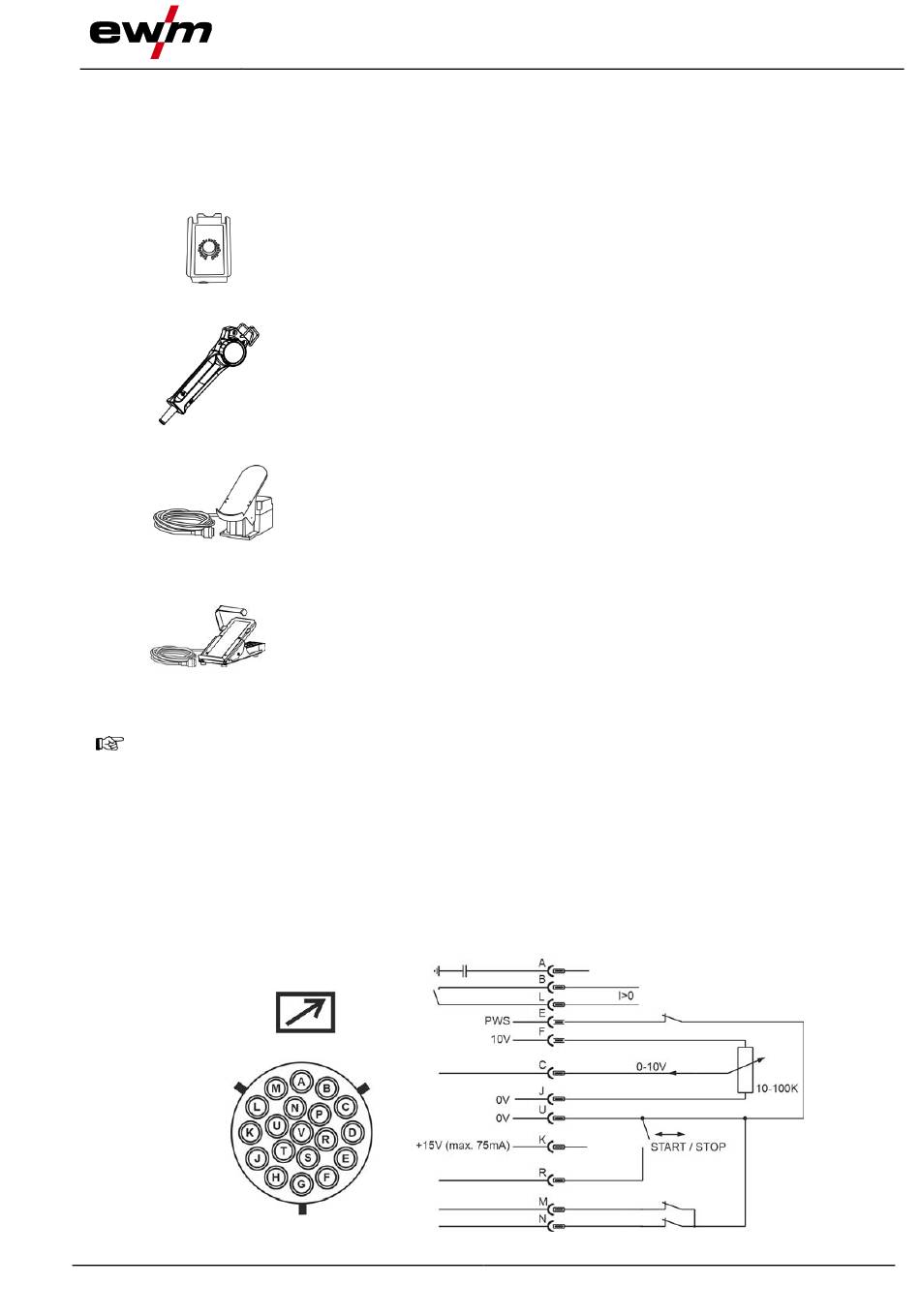

Commande à distance
Les commandes à distance sont alimentées au niveau de la prise de raccordement de la
commande à distance à 19 broches (analogique).
Lire et respecter la documentation de tous les systèmes et composants accessoires !
5.4.1
RT1 19POL
5.4.2
RTG1 19POL
5.4.3
RTF1 19POL
Le soudage activArc n'est pas disponible avec la commande à distance au pied.
5.4.4
RTF-X TIG 19Pol
5.5
Interface pour automatisation
Endommagement du poste en raison d'un raccordement impropre !
Des lignes de commande inappropriées ou une occupation erronée des signaux d'entrée et de
sortie peuvent causer un endommagement de l'appareil.
• Utilisez uniquement des lignes pilotes déparasitées !
• Si le poste est utilisé via les tensions pilote, il convient d´établir la connexion par le biais
d´un amplificateur de distribution !
• Pour contrôler le courant principal ou le courant d'évanouissement par le biais des tensions
pilote, les entrées correspondantes doivent être activées (activation de la présélection de
tension pilote).
5.5.1
Prise de raccordement pour commande à distance 19 broches
099-005670-EW502
06.09.2023
Fonctions
• Courant de soudage réglable en continu (entre 0 % et 100 %) en f onction du
courant principal présélectionné sur le poste de soudage.
Fonctions
• Courant de soudage réglable en continu (entre 0 % et 100 %) en f onction du
courant principal présélectionné sur le poste de soudage.
Fonctions
• Courant de soudage réglable en continu (entre 0 et 100 %) en f onction du cou-
rant principal présélectionné sur le poste de soudage.
• Procédé de soudage Marche/arrêt (TIG)
Fonctions
• Courant de soudage ajustable à l'infini (entre 0 % et 100 %) en fonction du courant
principal présélectionné sur le générateur de soudage.
• Soudage Marche/Arrêt (TIG)
Structure et fonctionnement
Illustration 5-16
Commande à distance
35
