Installing the Insert
Step 2
Positioning, Leveling, and
Securing Insert
1. Place the insert into position.
2. Level the insert from side to side and from front to back.
•
If necessary use the leveling bolts included in the manual
bag. Screw the legs into the nuts installed in the bottom
of the insert. Turn legs in until insert is level.
Step 3
The Gas Control Systems
WARNING: THIS UNIT IS NOT FOR USE WITH
!
SOLID FUEL.
The gas control system used with this model is Standing
f i r e - p a r t s . c o m
Pilot Ignition.
Standing Pilot Ignition System
This system includes millivolt control valve, standing pilot,
thermopile/thermocouple flame sensor, and piezo ignitor.
WARNING: 110-120 VAC MUST NEVER BE
!
CONNECTED TO A CONTROL VALVE IN A
MILLIVOLT SYSTEM.
22
(continued)

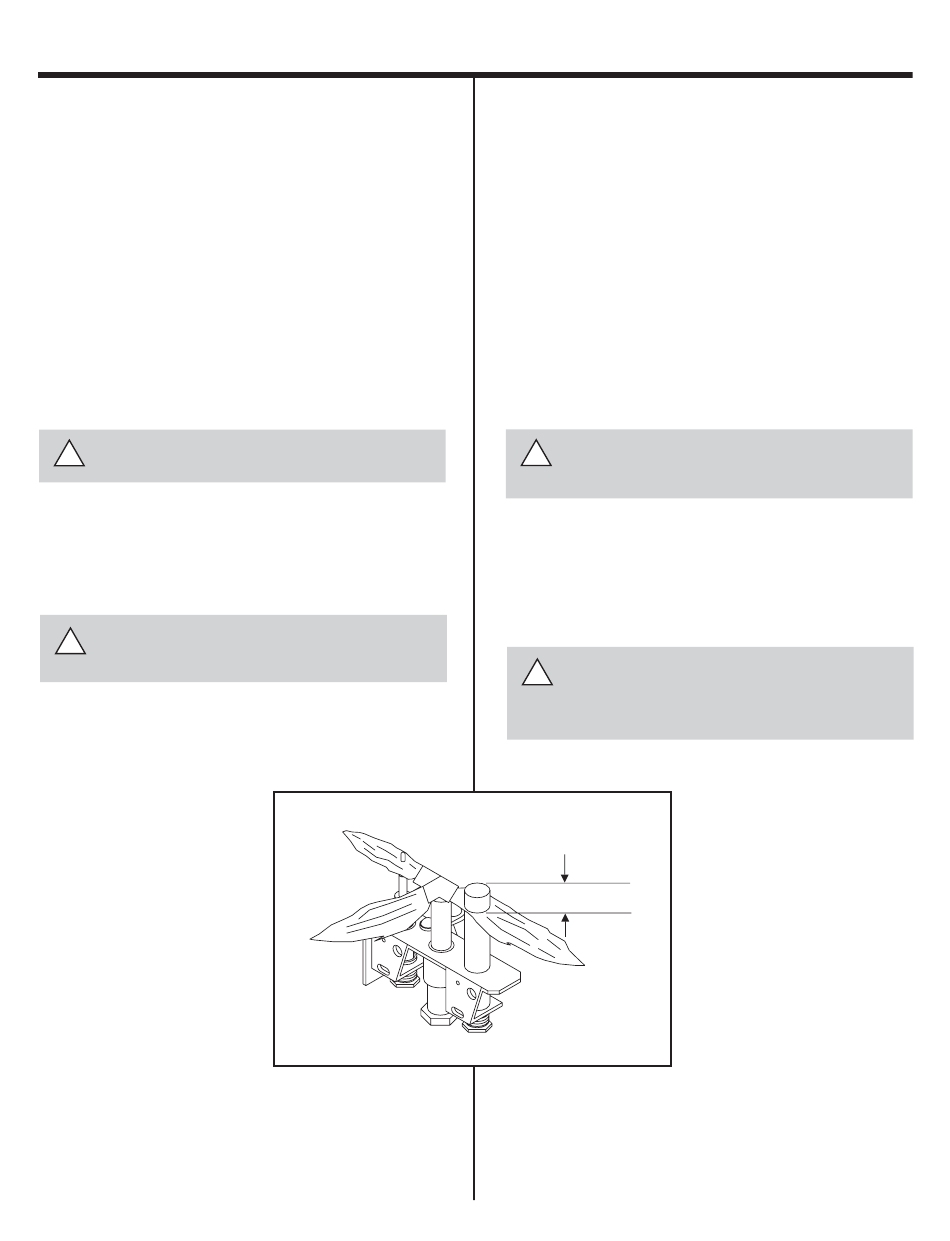

STANDING PILOT
Figure 7.
Gas Controls Systems
Quadra-Fire Village Collection • QVI30, QVI35 • 340-901EF Rev. B • 2/06
Installation de la cassette
Étape 2
Emplacement, nivellement et
solidification de la cassette
1. Placez la cassette à l'emplacement désiré.
2. Nivelez la cassette d'un côté à l'autre et de l'avant à
l'arrière.
•
Si nécessaire, utilisez les boulons de nivellement inclus
dans l'emballage contenant le manuel. Vissez les pieds
dans les écrous installés au bas de la cassette. Vissez
les pieds jusqu'à ce que la cassette soit nivelée.
Étape 3
Systèmes de commande de gaz
AVERTISSEMENT : CET APPAREIL NE DOIT
!
PAS ÊTRE UTILISÉ AVEC DES COMBUS-
TIBLES SOLIDES.
Le type de commande de gaz utilisé sur ce modèle est
l'allumage par veilleuse.
Système d'allumage par veilleuse
Ce système comprend une valve de commande millivolt,
une veilleuse, un détecteur de flamme à thermopile/
thermocouple et un allumeur piézo.
AVERTISSEMENT : UN COURANT ÉLEC-
!
TRIQUE DE 110-120 VCA NE DOIT JAMAIS
ÊTRE BRANCHÉ À UN SYSTÈME DE VALVE
DE COMMANDE MILLIVOLT.
(VEILLEUSE)
3/8" (10 mm)
Figure 7.
Systèmes de
commande de gaz
(suite)
