Guide de montage et d'utilisation
R110 coffrage circulaire

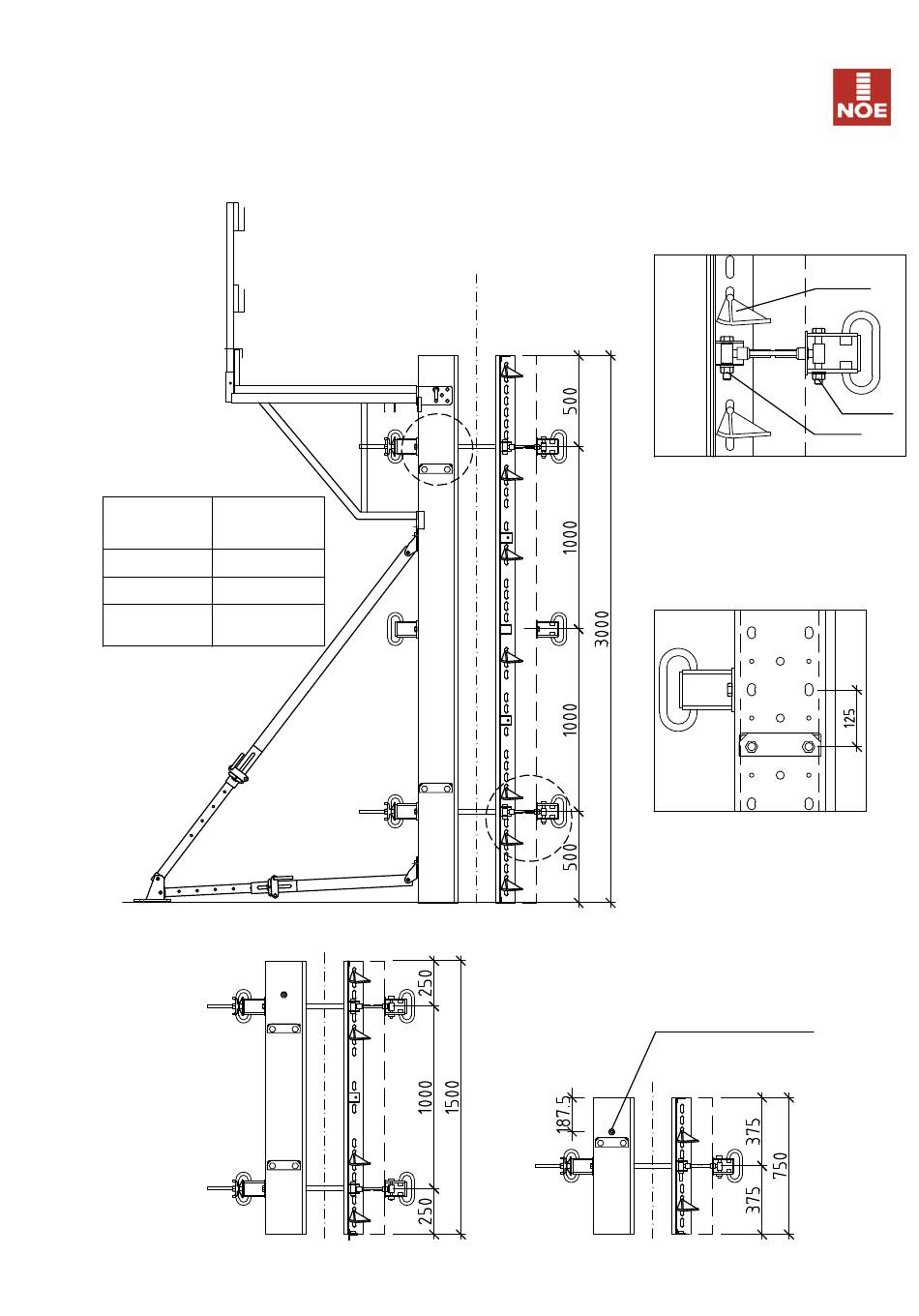

3. Coupes et détails
3.1 Coupes avec stabilisateurs et console de travail
Accrocher console
de travail, pièce n°
028100 avec tube
garde-corps, pièce
n° 111400 à la
banche Combi 20
et fixer avec la
goupille.
Visser les stabilisateurs
avec 2 vis M16x30 sur le
support C20.
Stabilisateur
Hauteur de
Déploiement
coffrage (mm)
≤ 3750
2100 - 3650
≤ 5250
2770 - 5000
≤ 9000
> 5900 et
2100 - 3650
Ancrer le stabilisateur pour qu'il puisse résister à la traction et à la
pression
Elément de
rehausse
1500 mm
Sous réserve de modifications.
Elément 3000 mm
Coupe à
Coupe à la jonction
travers la
des éléments
poutrelle
extérieure
B
7
Détail A
Les travées sont vissées sur les
supports C20 à hauteur de l'éclisse
des barres de jonction. Liaison des
barres près des éclisses.
Détail B
A
Le renforcement contre le
basculement est fixé par 4 vis
M16x30 à 125 mm en dessus
ou en dessous des travées.
Elément de rehausse 750 mm
Vis à anneau montée sur
chaque élément avec un
oeillet pour le levage à la
Suspension de
grue.
levage
Plaque de
calage
M16x100
M16x70
Etat : 05/2019
