Premiers pas
A. Considérations techniques et conseils d'installation
AVERTISSEMENT! Risque d'incendie ou d'explosion! Lisez
toutes les instructions avant de commencer l'installation.
Les appareils au gaz Heatilator sont conçus pour fonctionner
avec l'air de combustion entièrement tiré de l'extérieur et dont
l'évacuation des gaz est rejetée vers l'extérieur. Aucune source d'air
extérieur supplémentaire n'est nécessaire.
L'installation DOIT être en conformité avec les codes et
règlementations locaux, régionaux, provinciaux et nationaux.
Consultez la société d'assurance, les responsables de construction,
d'incendie ou les autorités compétentes pour les restrictions,
l'inspection des installations et les permis.
Avant de procéder à l'installation, considérez les éléments suivants :
• Lieu d'installation de l'appareil.
• Configuration du système prévu pour l'évacuation des gaz.
• Exigences des conduites d'arrivée du gaz.
• Dispositions du système de gestion de la chaleur optionnel.
• Exigences du câblage électrique.
• Détails de la charpente et de la finition.
• Si vous désirez des accessoires optionnels tels qu'un ventilateur,
un commutateur mural ou une télécommande.
L'installation et l'entretien de cet appareil doivent être effectués par
du personnel qualifié. Hearth & Home Technologies recommande
des professionnels formés dans les usines de HTT ou certifiés NFI.
Les installations, réglages, modifications, maintenances ou
entretiens incorrects peuvent provoquer des blessures et des
dommages matériels. Pour obtenir une assistance ou des
renseignements supplémentaires, consultez un technicien qualifié,
une agence de service ou votre détaillant.
Heatilator • NDV30-IFT, NDV33-IFT, NDV36-IFT, NDV36-IFT-NVR, NDV42-IFT Manuel d'installation • 2620-980CFR • 11/20
B. Directives de bonne foi pour installation murale
OUVERTURE DE L'APPAREIL

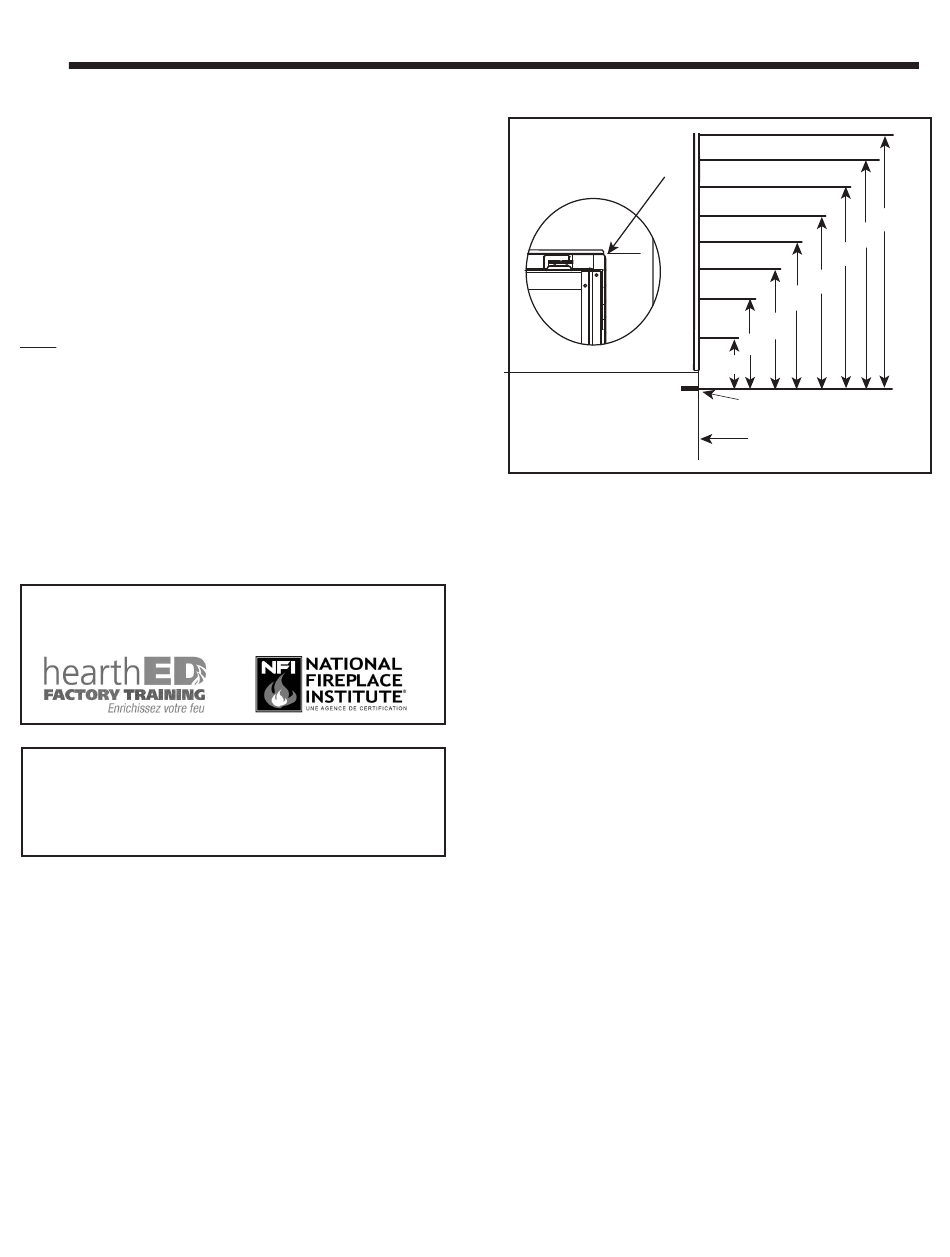

Figure 2.1 Températures de la surface du mur au-dessus de l'appareil
Si vous installez un téléviseur (TV) au-dessus de l'appareil,
consultez la section 3 du manuel du propriétaire.
REMARQUE : Les températures de surface indiquées ci-dessus sont
prises avec une sonde de température, conformément à la norme
de test utilisée pour la certification de l'appareil. Un thermomètre à
infrarouge mesurant les températures sur les murs ou les manteaux
peut rapporter des températures plus élevées de 17 °C (30 °F) ou
plus selon les réglages du thermomètre et les caractéristiques du
matériau à mesurer. Utilisez des matériaux de finition appropriés
pouvant supporter ces conditions. Pour des directives de finition
supplémentaires, voir la section 10.
C. Outils et matériaux nécessaires
Avant de commencer l'installation, s'assurer que les outils et
fournitures suivants sont disponibles.
Outils manuels
Ruban à mesurer
Niveau
Matériel de charpente
Manomètre
Équerre de charpentier
Voltmètre
Perceuse électrique et forets
(6,35 mm (1/4 po))
Un fil à plomb
Lunettes/gants de protection
Clés
Scie alternative
Tournevis à douille 6,35 mm (1/4 po)
Solution non corrosive pour le contrôle des fuites
Vis autotaraudeuses de 12,7 mm (1/2 po) à 19,05 mm (3/4 po)
de long, nº 6 ou 8
Vis autotaraudeuses de 6,35 mm (1/4 po) de long, nº 6 ou 8
(conduit d'évacuation de type B uniquement)
Matériel de calfeutrage (à un degré minimum d'exposition continue
de 150 °C (300 °F))
AU PLAFOND
43 °C (110 °F)
46 °C (115 °F)
49 °C (120 °F)
51 °C (123 °F)
1,2 m
(48 po)
1,07 m
56 °C (132 °F)
(42 po)
0,9 m
(36 po)
63 °C (145°F)
0,8 m
77 °C
(30 po)
(170°F)
0,6 m
(24 po)
82 °C
0,5 m
(180 °F)
(18 po)
0,3 m
(12 po)
0,2 m
(6 po)
MESURES À PARTIR DU BORD
SUPÉRIEUR DE L'OUVERTURE
FAÇADE DE L'APPAREIL
