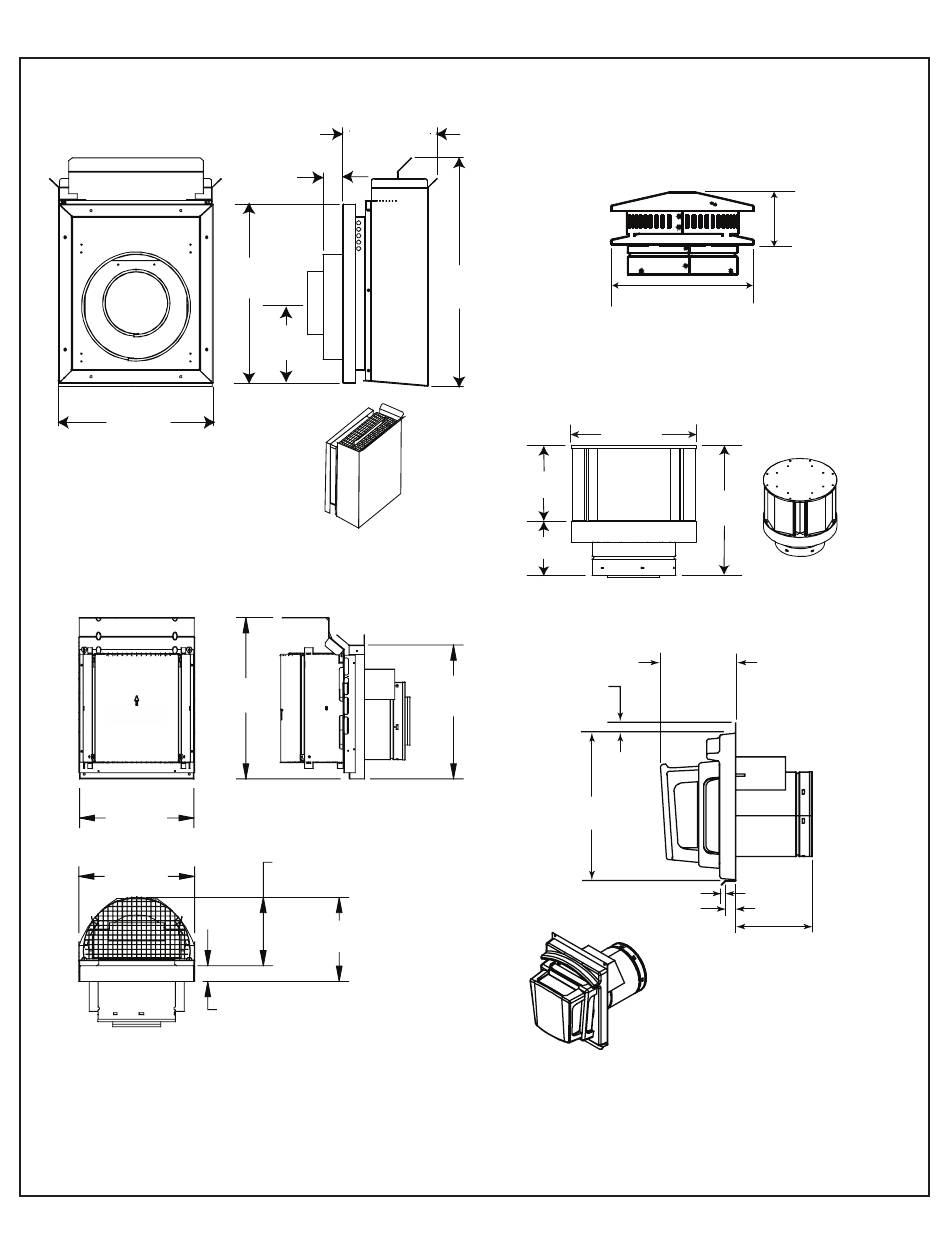

A. Schémas des composants du conduit d'évacuation (suite)
305 mm
(12 po)
Chapeau d'évacuation
par le sous-sol DVP-TB1
CHAUD
305 mm
(12 po)
314 mm
(12-1/8 po)
Chapeau de haute performance
Figure 12.4 Composants du conduit DVP
Heatilator • NDV30-IFT, NDV33-IFT, NDV36-IFT, NDV36-IFT-NVR, NDV42-IFT Manuel d'installation • 2620-980CFR • 11/20
60
187 mm
(7-3/8 po)
38 mm
(1-1/2 po)
356 mm
(14 po)
152 mm
6 po
429 mm
(16-7/8 po)
181 mm
(7-1/8 po)
222 mm
(8-3/4 po)
41 mm
(1-5/8 po)
DVP-HPC
451 mm
(17-3/4 po)
d'évacuation verticale
305 mm
184 mm
(7-1/4 po)
133 mm
(5-1/4 po)
DVP-TVHW
DVP-TVHW Chapeau de l'extrémité
verticale (grands vents)
25 mm
356 mm
(1 po)
(14 po)
356 mm
(14 po)
10 mm (3/8 po)
25 mm (1 po)
98 mm
(3-7/8 po)
267 mm
(10-1/2 po)
DVP-TV
DVP-TV Chapeau
12 po
318 mm
(12-1/2 po)
184 mm
(7-1/4 po)
197 to 264 mm
(7-3/4 to 10-3/8 po)
DVP-FBHT
Chapeau FireBrick
