Raccordement électrique

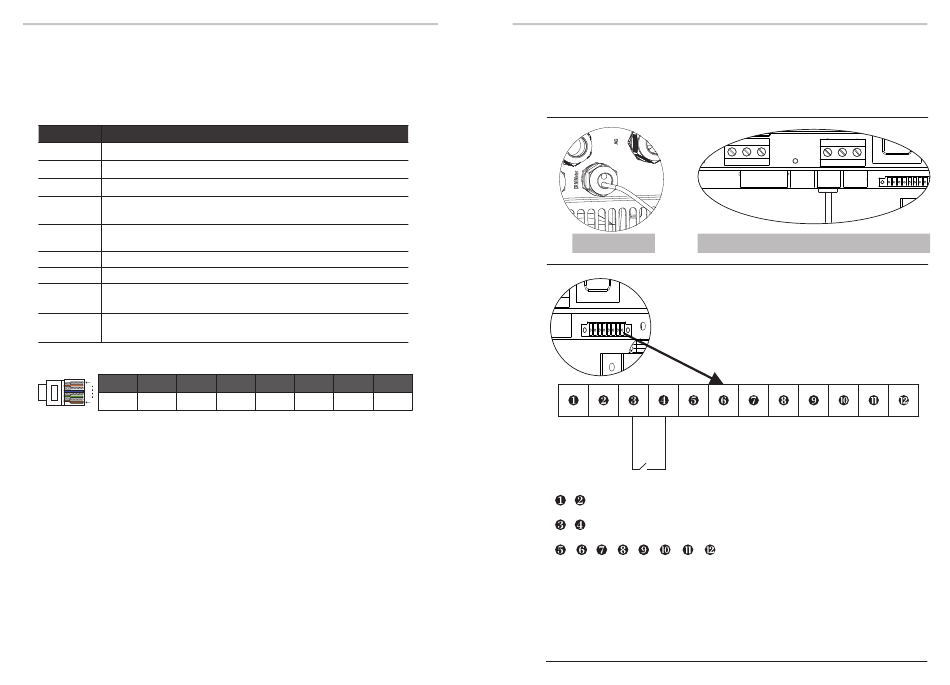

6.8 Connexion DRM
DRM est fourni pour prendre en charge plusieurs modes de réponse à la demande en
émettant des signaux de commande comme ci-dessous.
Exigence
Mode
Utiliser le périphérique de déconnexion
DRM0
Ne consommez pas d'énergie
DRM1
Ne consommez pas à plus de 50 % de la puissance nominale
DRM2
Ne consommez pas à plus de 75% de la puissance nominale ET
DRM3
Source d'énergie réactive si elle est capable
Augmenter la consommation d'énergie
DRM4
(sous réserve de contraintes de la part d'autres DRM actifs)
Ne pas générer d'énergie
DRM5
Ne pas générer à plus de 50% de la puissance nominale
DRM6
Ne pas générer à plus de 75% de la puissance nominale ET
DRM7
Puissance réactive de puits si capable
Augmenter la production d'énergie
DRM8
(sous réserve de contraintes de la part d'autres DRM actifs)
1
1 2
DRM1/5 DRM2/6 DRM3/7
8
Remarque: seuls les codes PIN6 (DRM0) et PIN1 (DRM1 / 5) sont actuellement
disponibles et d'autres fonctions PIN sont en cours de développement.
40
3 4 5 6 7
DRM4/8 +3.3V DRM0 GND
Ø
Veuillez vous référer aux étapes de connexion BMS pour la connexion
DRM. S'il vous plaît gentiment
la définition du NIP et la position du port seront légèrement différentes.
BMS
8
GND
Étapes de connexion DRM
Port DRM / compteur
DRM / Port du compteur: Le deuxième port RJ45 du côté droit
pour la connexion mètre( se référer à la page X )
&
Éteignez l'interrupteur pour arrêter l'onduleur à distance.
&
ports sont réservés. .
Raccordement électrique
DRM
