Raccordement électrique
Connexion électrique

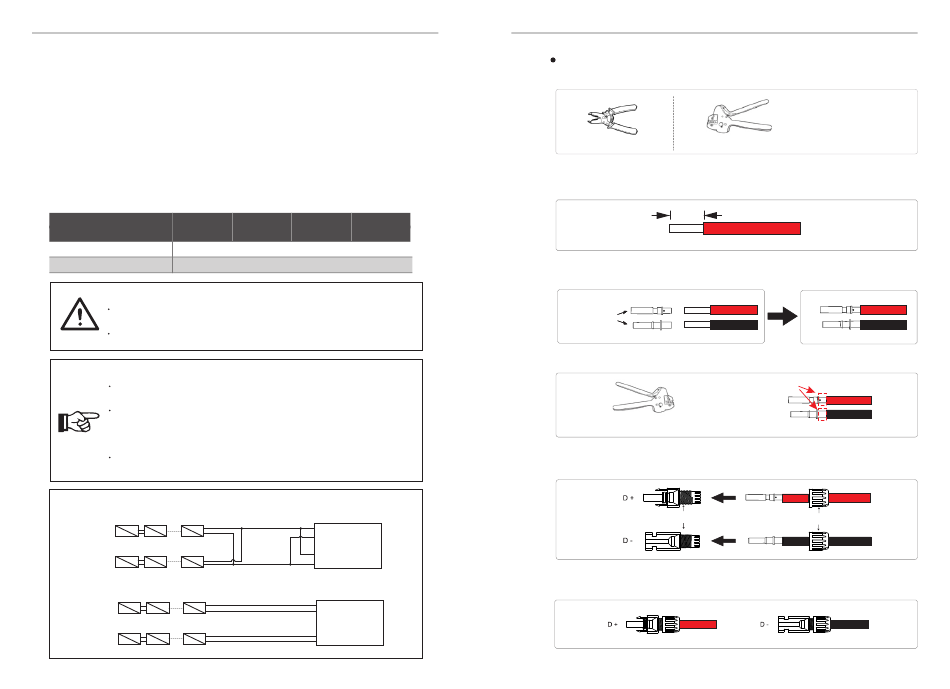

6.1 Raccordement PV
X1-Hybrid peut être connecté en série avec des modules PV à 2 cordes pour 3.0KW, 3.7KW,
4.6KW et 5KW.
Sélectionnez des modules PV avec une excellente fonction et une qualité fiable. La tension
en circuit ouvert des tableaux de modules connectés en série doit être la tension d'entrée du
courant d'eau de courant libre ; tension de fonctionnement doit être conforme à la plage de
tension MPPT. Le courant de configuration doit être sous le courant d'entrée d'entrée de
courant d'exploitation maximal.
Limitation de tension Max.DC
X1-Hybrid-3.0-D
Modèle
X1-Hybrid-3.0-N
Max. DC tension (V)
Plage de tension MPPT (V)
Avertissement!
La tension du module PV est très élevée, ce qui atteint déjà une plage
de tension dangereuse, veuillez vous conformer aux règles de sécurité
électrique lors de la connexion. Veuillez ne pas faire de terre PV positive
ou négative!
Remarque!
Veuillez choisir un interrupteur CC externe approprié si le modèle (X1-
Hyrbid-3.0-N, X1-Hyrbid-3.7-N, X1-Hyrbid-4.6-N, X1-Hyrbid-5.0-N) est
acheté. Les exigences suivantes des modules PV doivent être appliquées
pour chaque zone d'entrée;
- Même type - Même quantité - Alignement identique - Inclinaison
identique Veuillez ne pas faire de masse PV positive ou négative!
Afin d'économiser le câble et de réduire la perte de courant continu, nous
suggérons d'installer l'onduleur à proximité des modules PV.
Remarque!
x
Le mode de connexion PV ci-dessous n'est PAS autorisé!
Panneau PV
√ Le mode de connexion PV ci-dessous est autorisé!
PV array
22
X1-Hybrid-3.7-D X1-Hybrid-4.6-D X1-Hybrid-5.0-D
X1-Hybrid-3.7-N X1-Hybrid-4.6-N X1-Hybrid-5.0-N
600
125-550
+
+
+
PV1
-
-
+
+
PV2
-
-
-
Inverter
+
+
+ -
PV1
-
+
PV2
+ -
-
Inverter
Étapes de connexion
Les outils ci-dessous sont nécessaires avant la connexion.
Pinces à corder Sertisseuse à fil
a) a) Éteignez l'interrupteur CC, puis choisissez un fil 12 AWG pour connecter le
module PV.
b) b) Déclenchez 7 mm d'isolant de l'extrémité du fil à l'aide de la pince à corder.
durée du voyage
7.0 mm
c)Insérez le fil rayé dans le contact à broche et assurez-vous que tous les brins du
conducteur sont capturés dans le contact à broche.
contact à
broches
d) Sertissez le contact de la broche en utilisant la pince à sertir.
Sertisseuse à fil
( recommended model: H4TC0001, manufacturer: Amphenol)
e) Séparez le connecteur DC en deux parties: la fiche et l'écrou de câble.
Insérez ensuite le fil avec le contact à broche dans l'écrou du câble.
plug
f) Insérez le fil dans la prise de force, lorsqu'un «clic» est entendu ou senti le contact de la broche
l'assemblage est correctement installé. Serrez ensuite l'écrou du câble.
Raccordement électrique
Pince à sertir recommandée
modèle: H4TC0001
fabricant: Amphenol
12AWG
Sertir ces pièces
cable nut
