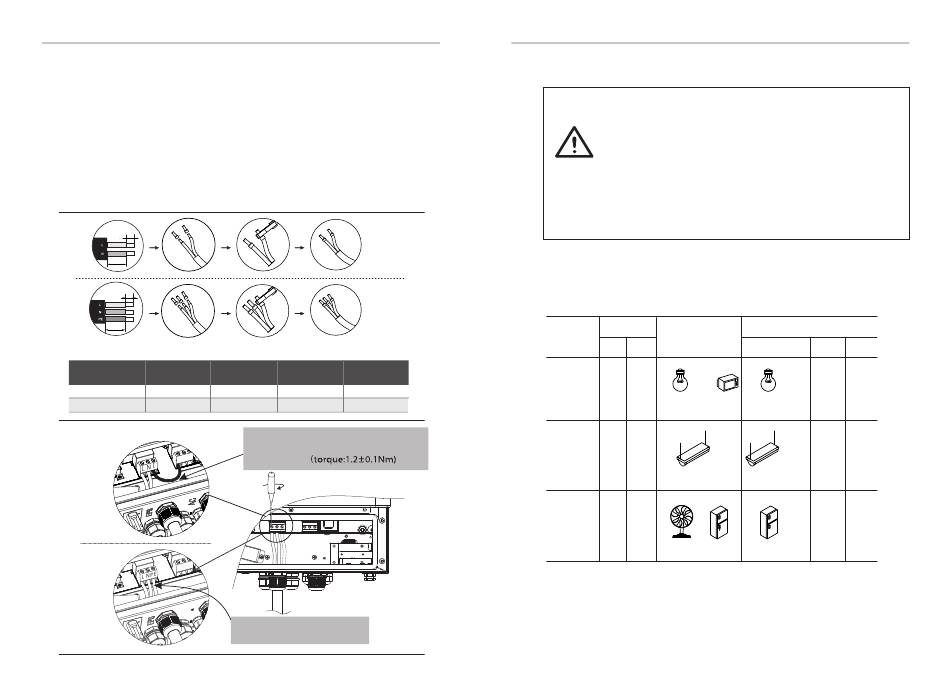

Raccordement électrique
Étapes de connexion:
Ø
Étape 1.Faites des fils EPS.
3.1 Choisissez le fil approprié (taille du câble: reportez-vous à l'image ci-dessous).
3.2 Réservez environ 60 mm de section de matériau conducteur.
3.3 Retirez 12 mm d'isolation de l'extrémité du fil.
3.4 Insérez les fils dénudés dans la borne CA et assurez-vous que tous les
la borne AC.
3.5 Comprimez la tête de la borne CA à l'aide d'une pince à sertir et vissez fermement le
capuchon à vis.
Étape 2. Insérez le câble EPS dans le port EPS à travers le capuchon à vis, puis serrez le
bouchon à vis. Insérez le fil L, le fil N et le fil PE (le fil PE s'applique uniquement à la version E)
dans les ports correspondants du terminal EPS et vissez-les fermement.
Étape 1.
12mm
60mm
12mm
60mm
Tableau 5 Câble et micro-disjoncteur recommandés
X1-Hybrid-3.0-D
Modèle
X1-Hybrid-3.0-N
Câble EPS
≥5mm²
Disjoncteur EPS
25A
Étape 2.
Version I
E Version
28
I Version I
Version E
X1-Hybrid-3.7-D X1-Hybrid-4.6-D X1-Hybrid-5.0-D
X1-Hybrid-3.7-N X1-Hybrid-4.6-N X1-Hybrid-5.0-N
≥5mm² ≥5mm² ≥5mm²
25A 32A 32A
Remarque: le câble noir (le port I) a
été câblé pendant la
manufacture.
Remarque: connectez le fil PE dans
Port PE!
Exigences pour la charge EPS
Ø
AVERTISSEMENT !
Assurez-vous que la puissance nominale de charge EPS est dans les
limites de la puissance nominale de sortie EPS, sinon l'onduleur s'arrêtera
avec un avertissement de «surcharge».
Lorsqu'une «surcharge» apparaît, ajustez la puissance de charge pour
assurez-vous qu'il se trouve dans la plage de puissance de sortie EPS, puis
rallumez l'onduleur.
Pour la charge non linéaire, veuillez vous assurer que la puissance d'appel
doit être dans la plage de puissance de sortie EPS.
Le courant de configuration inférieur au courant d'entrée CC maximal,
généralement la capacité et la tension au lithium et au plomb-acide sont
une baisse linéaire.
Le tableau ci-dessous montre quelques charges réalisables courantes pour votre référence.
Remarque: veuillez vérifier auprès du fabricant une charge inductive de haute puissance.
équipement commun
Puissance
Type
Début Noté
charge
X 1 X 1
Résistive
Incandescente
lampe
charge
X 2 X 1.5
Capacitive
Fluorescente lampe
charge
X 3~5 X 2
Inductive
Ventilateur
Réfrigérateur
Raccordement électrique
Exemple
Début noté
Equipement
T V
100VA 100VA
100W
( W ) ( W )
Incandescente
lampe
80VA 60VA
( W ) ( W )
40W
Lampe fluorescente
450-750VA 300VA
(W) (W)
150W
Réfrigérateur
29
