Raccordement électrique
6.3
Connexion EPS (s'applique uniquement à la version I et à la version E)
L'onduleur de la série X1-Hybrid a une fonction de mise en marche et d'arrêt du réseau,
l'onduleur fournira une puissance de sortie via le port CA lorsque le réseau est sous tension,
et il fournira une puissance de sortie via le port EPS lorsque le réseau est éteint.
Version I et version E
L'onduleur de la série X1-Hybrid fournit deux versions que le client peut choisir en fonction
des règles locales.
«Version I» signifie que l'onduleur est équipé d'un inverseur intégré. Cette version
s'applique aux règles de câblage qui exigent que la ligne neutre d'alimentation alternative
ne soit pas isolée ou commutée (s'applique aux règles de câblage AS / NZS3000: 2014 de
l'Australie et de la Nouvelle-Zélande.)
«Version E» signifie que l'onduleur doit installer un dispositif de changement externe pour
la fonction EPS. Cette version s'applique aux règles de câblage qui permettent à la ligne
neutre d'alimentation alternative d'être isolée ou commutée (s'applique à la plupart des
pays)
Auto et manuel
La fonction EPS peut être réalisée automatiquement ou manuellement selon les souhaits
de l'utilisateur. Pour l'onduleur «I Version», la fonction EPS ne peut être déclenchée que
automatiquement.
Pour l'onduleur «Version E», la fonction EPS peut être déclenchée automatiquement ou
manuellement selon les préférences de l'utilisateur.
Si l'utilisateur souhaite utiliser cette fonction manuellement, il devra être installé un

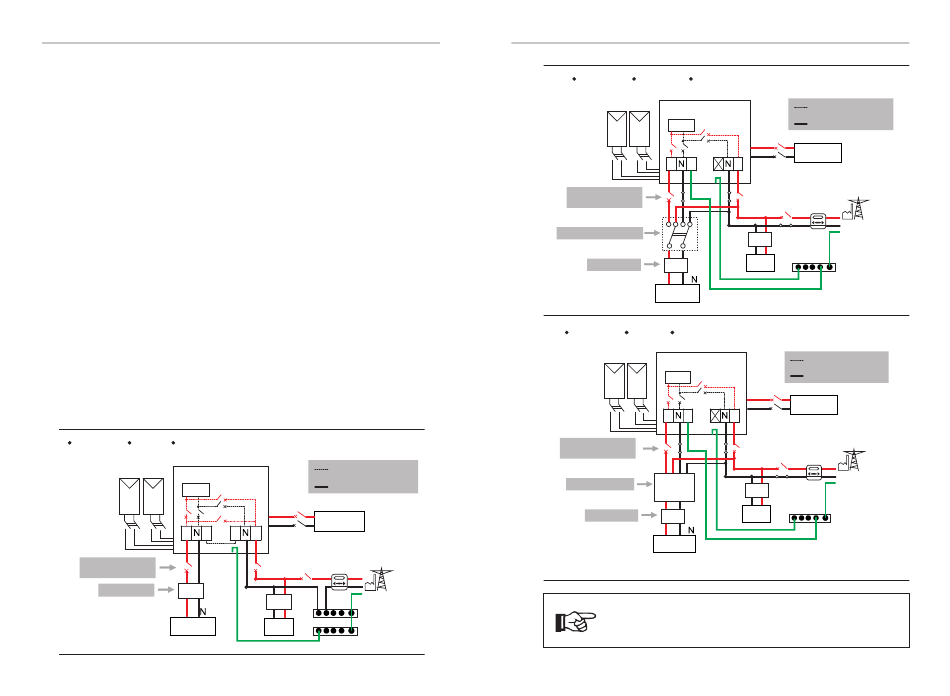

commutateur externe. Veuillez vous référer au schéma de câblage spécifique ci-dessous.
Pour une solution automatique, veuillez contacter notre service commercial.
Non requis pour le commutateur
I Version Auto
I Version
RCMB
PV2+ PV1+
PV2 - PV1 -
I
L
EPS
EPS breaker: refer to
Table 5(page 28)
RCD: type A RCD
L
Charge EPS
26
câblé par le fabricant
requis pour l'installation
+
Batterie
-
I
L
AC
L
N
RCD PE
N-BAR
Load E-BAR
Version E Manuel Requis pour le commutateur
Version E
RCMB
PV2+ PV1+
PV2 - PV1 -
PE
L
Disjoncteur EPS:
EPS
faire référence à
Tableau 5 (page 28)
dispositif de commutation (DPDT)
RCD: type A RCD
L
Charge EPS
Version E Requis pour le commutateur
Auto
Version E
RCMB
PV2+ PV1+
PV2 - PV1 -
PE
L
EPS
EPS breaker: refer to
Table 5(page 28)
Contactor Device
Contacteur
RCD
RCD: type A
L
Charge EPS
Veuillez contacter notre service commercial pour toute exigence d'achat de contacteur compatible.
R emarque!
En cas de divergence entre le mode de câblage de la politique locale et le
guide d'utilisation ci-dessus, en particulier pour le câblage de la ligne neutre,
la mise à la terre et le RCD, veuillez nous contacter avant toute opération!
Raccordement électrique
câblé par le fabricant
requis pour l'installation
+
Batterie
-
L
AC
L
N
PE
RCD
Load
E-BAR
câblé par le fabricant
requis pour l'installation
+
Batterie
-
L
AC
L
N
PE
RCD
Load
E-BAR
