Installation
4.1
Montage
La commande peut être montée aussi bien à l'intérieur qu'à l'extérieur de pièces fermées. Le
boîtier dispose d'un anneau de fixation sur la paroi arrière et de deux trous supplémentaires
accessibles à partir du dessous du boîtier après démontage de la paroi, afin de permettre une
fixation au mur. Le diamètre des trous est indiqué sur la paroi arrière du boîtier.
L'alimentation est assurée grâce à une prise de courant avec terre de protection.
Danger
L'alimentation en tension de la commande doit être sécurisée de façon
séparée par un disjoncteur différentiel (I
4.2
Raccordement électrique
Après avoir retiré la protection inférieure, les câbles reliés aux appareils peuvent être
raccordés aux bornes à ressort. Les conduites n'en résultent qu'après le branchement des
câbles.

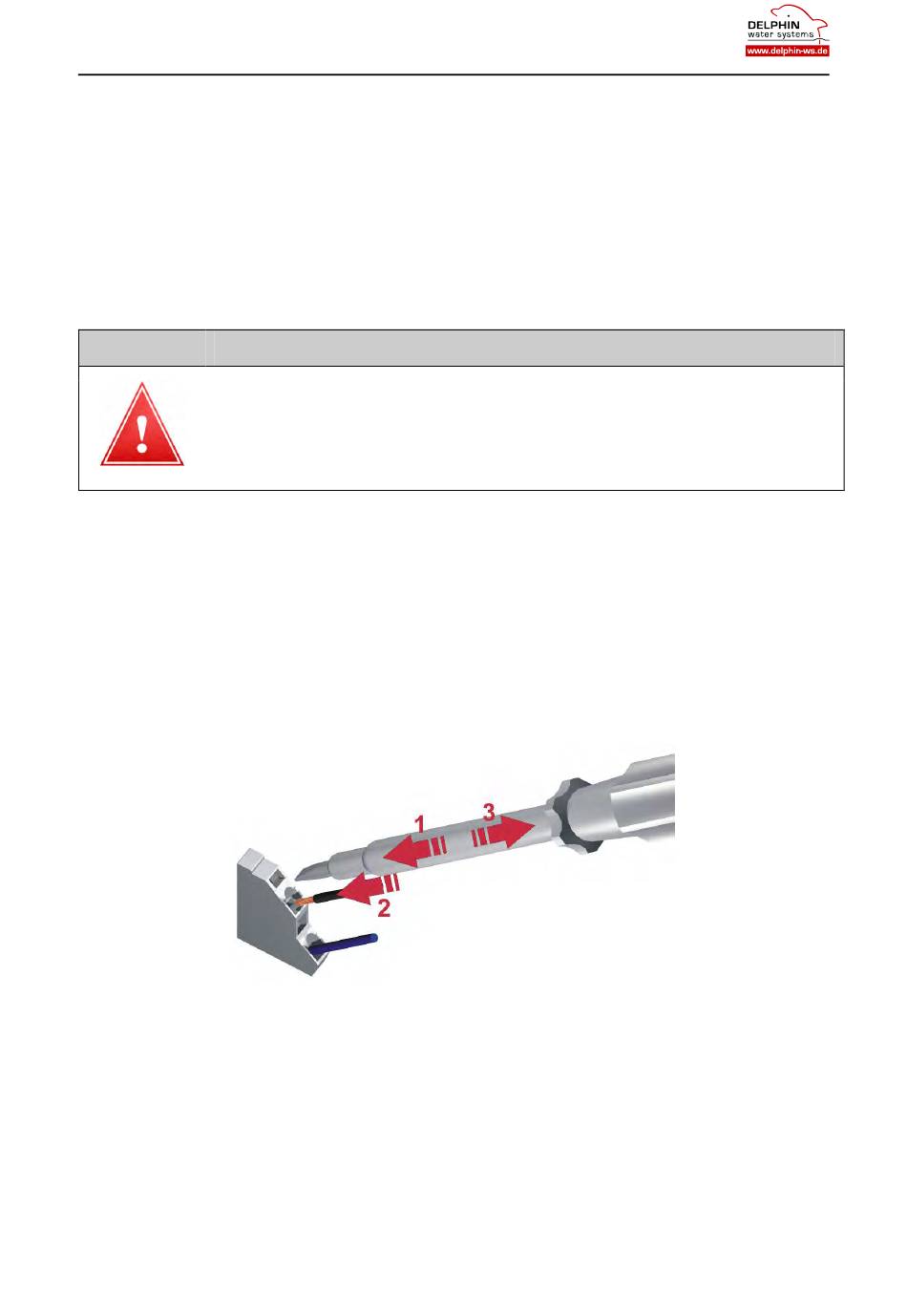

Pour desserrer les bornes à ressort, il faut insérer un outil adéquat (tourne vis, etc.) dans
l'ouverture supérieure prévue pour l'insertion du câble (étape 1). Le câble peut ensuite être
inséré dans la borne ouverte (étape 2), et après avoir retiré l'outil (étape 3), il sera pressé et
maintenu contre le conducteur par le ressort.
Le diamètre maximal du câble peut être de 2,5 mm (rigide), respectivement de 1,5 mm (avec
embouts).
Après le branchement des câbles, il faut fermer le cache des bornes et serrer les
branchements de manière appropriée.
12
= 30 mA) et un disjoncteur (16 A) !
ΔN
