DELPHIN ® compact
7.6.4 Interrupteur de sécurité (XP-80)
Si une membrane est défectueuse ou déchirée, le mouvement non régulier du porte-aimant
dans le compresseur engendre fait disjoncter l'interrupteur de sécurité.
Le disjoncteur se trouve sous le couvercle au-dessus du bloc moteur. Le carter peut se retirer
compresseur sans outils.

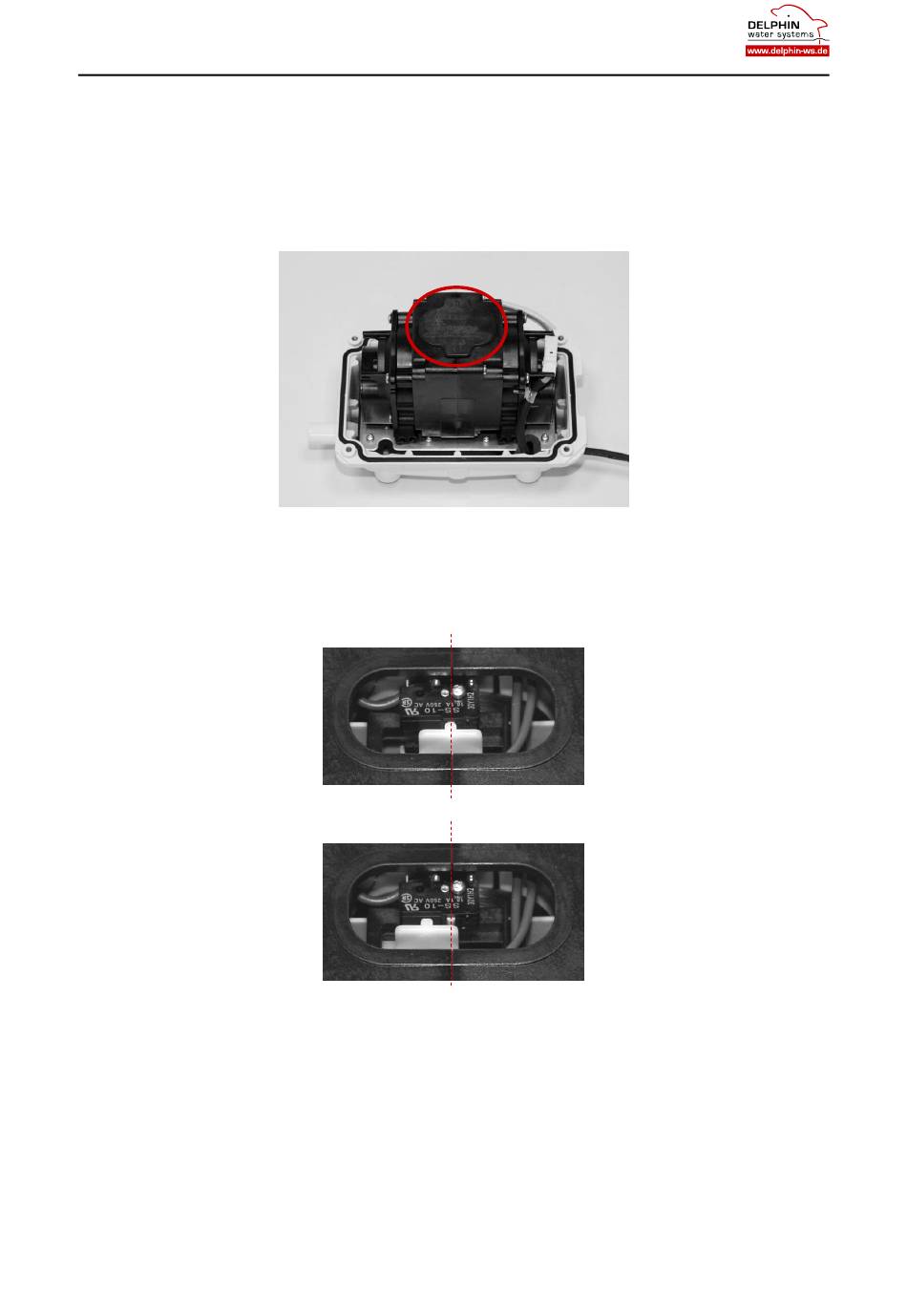

Figure 18 : Couverture du disjoncteur
En fonctionnement normal, la poignée blanche du disjoncteur est en position médiane. Dans
le cas où il disjoncte, la poignée blanche sort de la position médiane et coupe le courant.
Figure 19 : Disjoncteur en position centrale
Figure 20 : Disjoncteur déclenché
La manette du disjoncteur est ramenée à la position centrale pour réenclencher le disjoncteur
47
