Mode d'emploi
DELPHIN ® compact
remplissage. Ces plots de remplissage permettent d'isoler les branchements de câble lors de
l'utilisation de câbles à cinq fils et doivent être retirés uniquement lors de l'utilisation de deux
câbles à trois fils.
Le boîtier de la station se prête également à l'utilisation d'un câble à cinq fils. À côté du
branchement au réseau, il y a trois perforations supplémentaires sur le côté inférieur du boîtier,
dont une contient un branchement de câble et les deux autres des plots de remplissages. Dans
le boîtier de la plaque à bornes, il y un branchement de câble supplémentaire non fixé. Si deux
câbles à trois fils sont utilisés pour raccorder la commande à la station, il faut remplacer un
plot de remplacement par le branchement de câble supplémentaire.
Danger
Le raccordement électrique de la station doit être effectué par un électricien
qualifié !
Pour le raccordement électrique de la commande à la station, il faut utiliser
uniquement des conduites électriques destinées à la pose souterraines !

6.10 Remplissage complet de l'excavation

Après avoir effectué tous les travaux d'installation, le remblayage de surface des dispositifs
peut être réalisé. Le remblayage est poursuivi par couches successives jusqu'à une hauteur
suffisante au dessus du sol (< 30 cm) et comprimé à la main.
Les derniers 20 cm de l'excavation peuvent être remplis avec un matériau au choix et être
adaptés au reste du terrain environnant (terre végétale, tout venant, gravillon fin, concassé...).

6.11 Raccordement des tuyaux d'air

Les tuyaux du système de levage pneumatique et de l'aération du lit fixe sont reliés aux
emboîtements sur le côté inférieur du dispositif de fixation par des écrous-raccords ( Figure
10). Le tuyau vert conduit au système de levage pneumatique de la recirculation des boues et
est fixé à l'emboîtement relié à l'électrovanne. Le tuyau bleu conduit à l'aération du lit fixe et
est fixé à l'emboîtement relié à la partie centrale du T du système de répartition d'air.
à l'aération du lit fixe

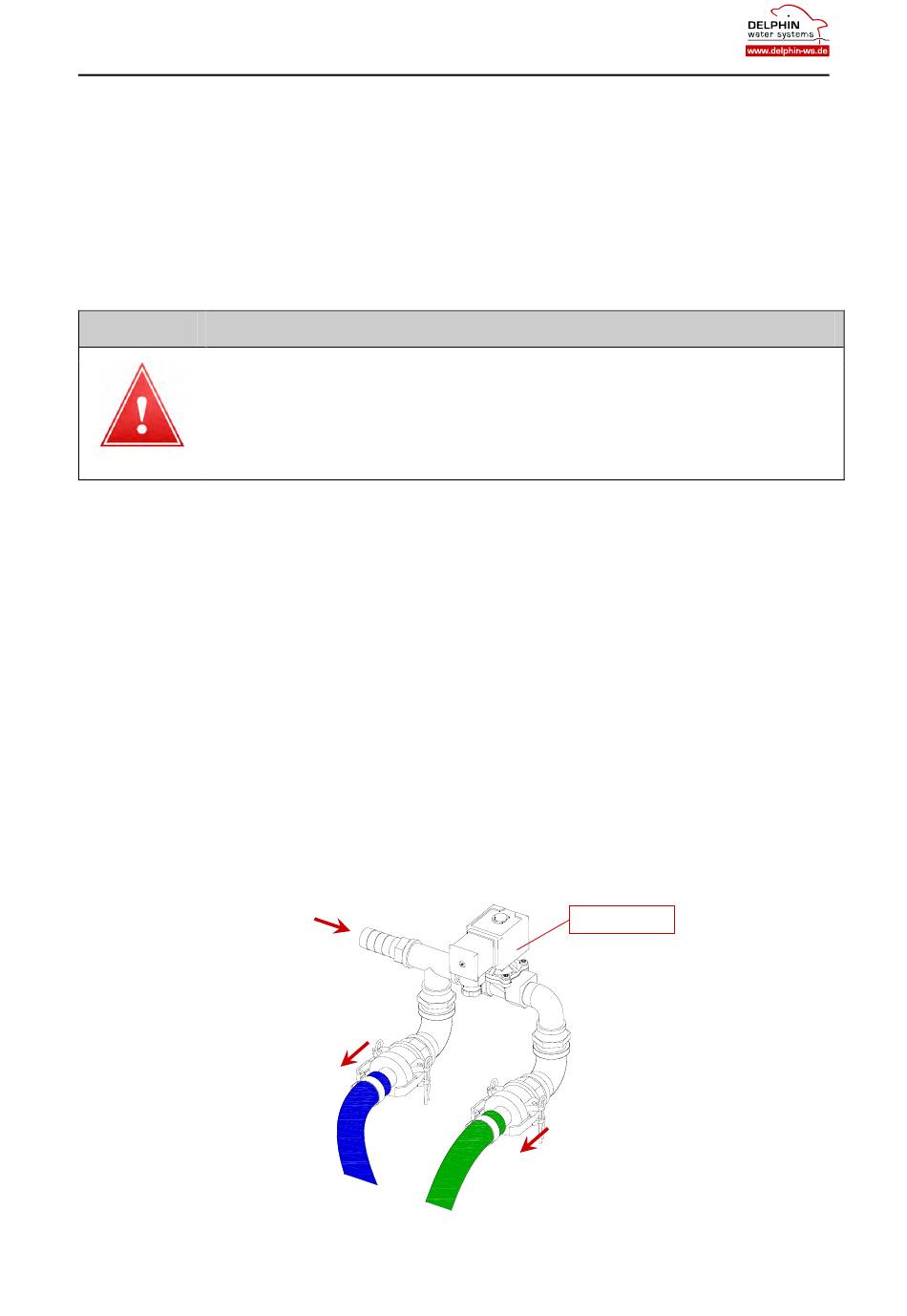

Figure 10 : Raccordement des tuyaux au système de répartition d'air
30
du compresseur
électrovanne
vers la recirculation des boues
