Mode d'emploi
DELPHIN ContiControl 3.0
Bornes Contact
11/12 NF
11/14 NO
Nota
La désactivation du signal d'alarme intégré dans la commande ne désactive
pas la fonction du relais d'alarme.
Pendant le mode nuit par contre, la fonction du relais d'alarme est désactivée.
3.5 Disposition sur la plaque à bornes
PE
PE
PE
N Out 1
N Out 2
Description
Le contact entre les bornes 11 et 12 est fermé en cas de
commande désactivée ou en cas de présence d'un message
d'erreur.
Si la commande est activée et s'il n'y a pas de message
d'erreur, alors le contact est ouvert.
Le contact entre les bornes 11 et 14 est ouvert en cas de
commande désactivée ou en cas de présence d'un message
d'erreur.
Si la commande est activée et s'il n'y a pas de message
d'erreur, alors le contact est fermé.
L Out 1 (compresseur)
L Out 2 (vanne/pompe RB)
L Out 3
Fusible Out 1
N Out 3

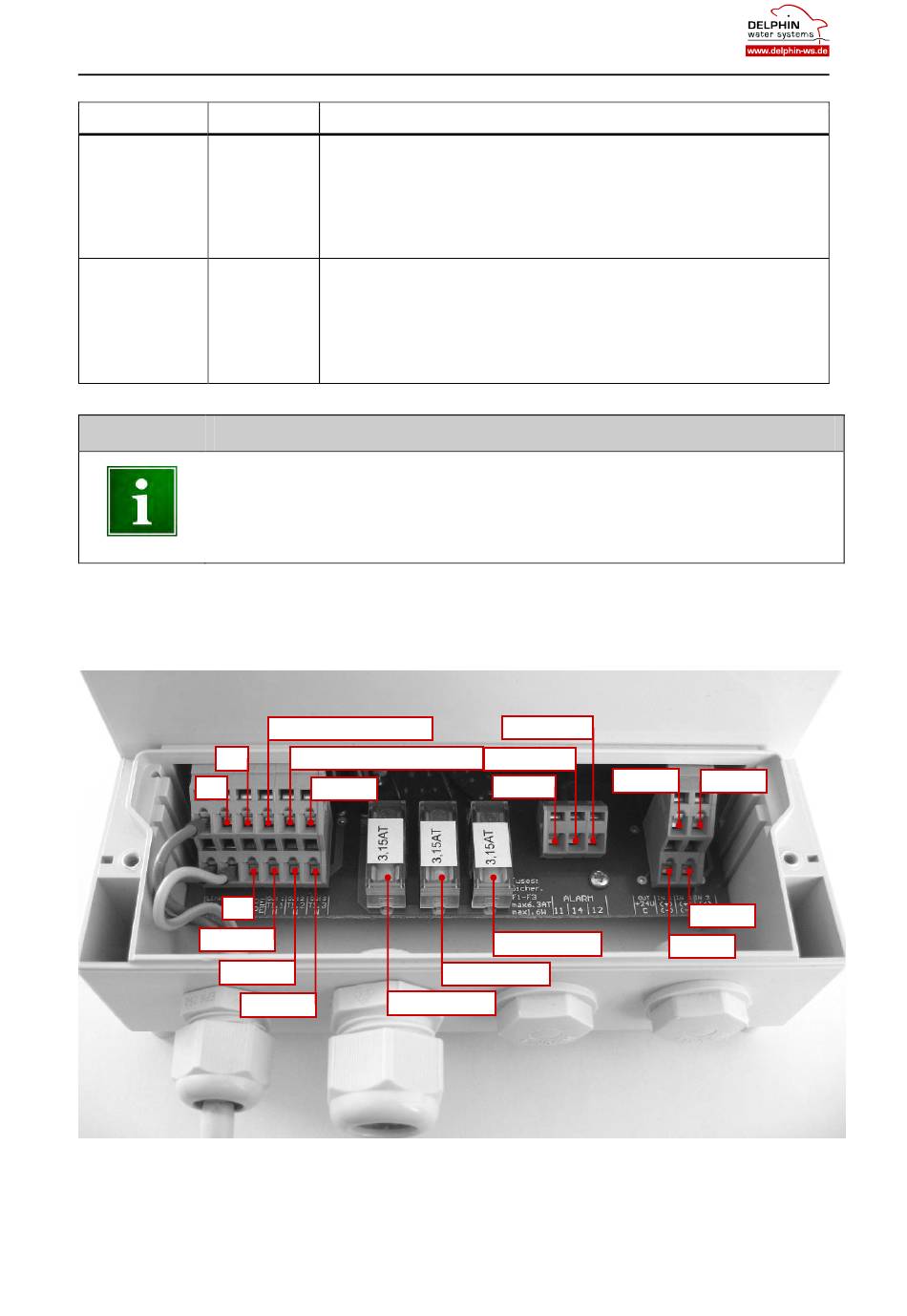

Figure 1 : Configuration des bornes
Alarme NF
Alarme NO
(+) IN 1
Alarme
Fusible Out 3
Fusible Out 2
ContiControl 3.0
(+) IN 2
(–) IN 2
(–) IN 1
11
