Mode d'emploi
DELPHIN ® compact
0,40 m min.

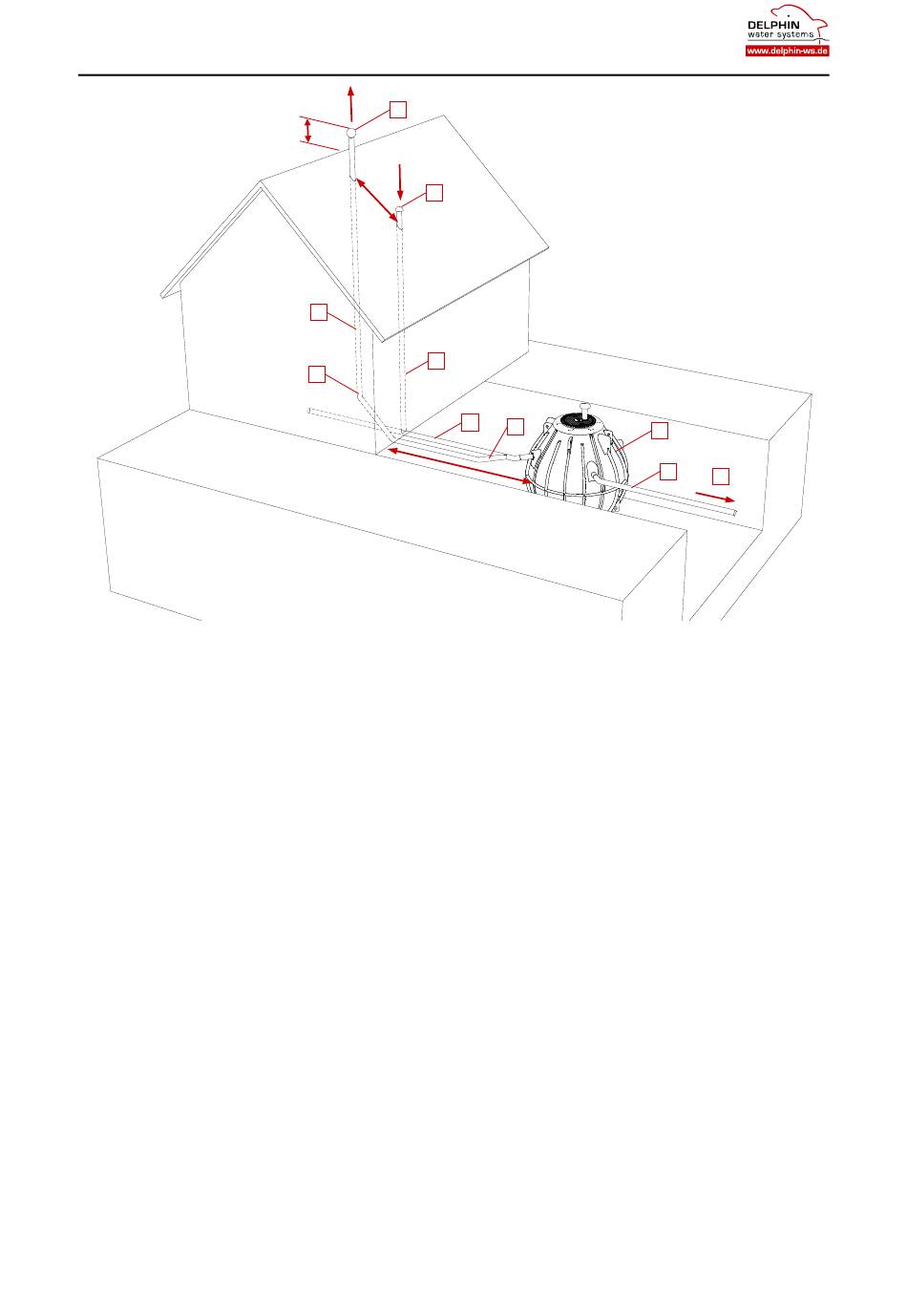

Figure 5 : Exemple de schéma de principe de ventilation de la micro station pour
DELPHIN ® compact - 4
Légende de la Figure 5 :
1 Canalisation d'amenée des eaux usées domestiques (pente de 2 % min. à 4 % max.)
2 DELPHIN ® compact - 4
3 Canalisation d'écoulement des eaux traitées (pente de 0,5 % min.)
4 Piquage de ventilation haute en amont de la canalisation de l'arrivée des eaux usées
au plus près possible de la cuve.
5 Tuyau d'extraction diamètre 100 mm min. sur toute sa longueur et sans contre-pente.
Ventilation haute (passage possible à l'intérieur de l'habitation)
6 Dispositif d'extraction à 0,40 m au-dessus du faîtage de l'habitation (extracteur statique
ou éolien)
7 Dispositif d'entrée d'air (ventilation primaire) par chapeau de ventilation
8 Évacuation des eaux usées traitées
9 Succession de deux coudes à 45°
10 Colonne de ventilation primaire raccordée à l'évacuation des eaux usées domestiques
(WC, lavabo, baignoire, etc.)
La figure 1 de NF DTU 64.1 P1-1 devra être respectée lors de la planification du système
d'aération de l'installation. L'air doit s'échapper par un tuyau d'extraction indépendant muni
d'un extracteur statique ou éolien situé au minimum à 0,40 m au-dessus du faîtage de
l'habitation et à au moins 1 m de tout ouvrant et toute autre ventilation.
26
6
7
1 m min.
5
10
9
10 m max.
EH, - 6 EH et - 8 EH et pour DELPHIN
(décantation)
EH, - 6 EH et
1
4
® compact - 12 EH
- 8 EH
2
3
8
à la première cuve
