Nomenclature et fonctions des
parties

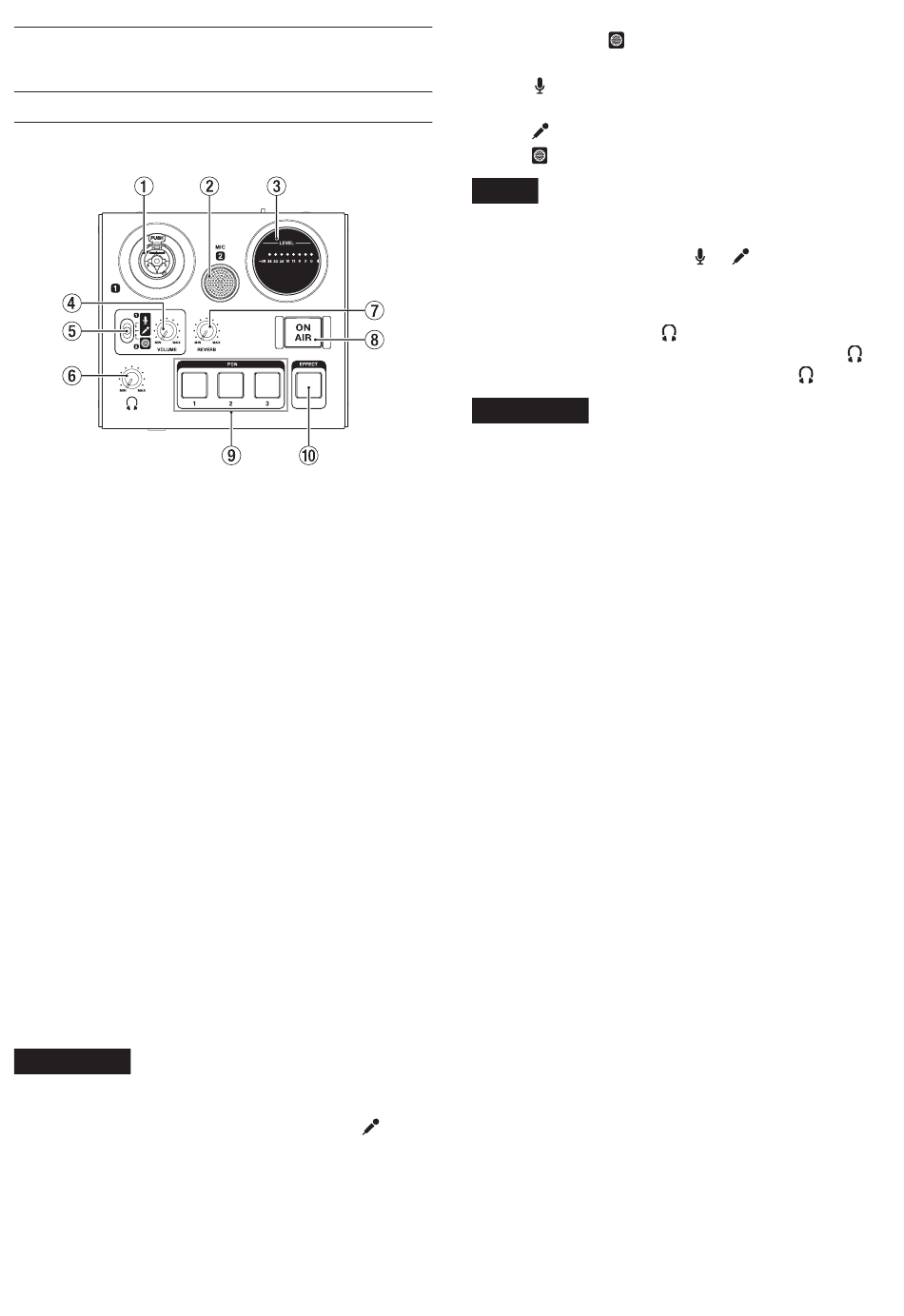

Face supérieure
1 Prise d'entrée IN 1 (symétrique)
Cette prise mixte XLR/jack TRS est une entrée
analogique.
i XLR (1 : masse, 2 : point chaud, 3 : point froid)
i 3 points (TRS, pointe = point chaud, bague =
point froid et manchon = masse)
Utilisez le bouton VOLUME (4) pour régler le
niveau d'entrée.
2 Micro MIC 2
Ce micro intégré est omnidirectionnel.
3 Indicateur de niveau
Il affiche le niveau des signaux analogiques
entrants.
Quand un signal entre, cet indicateur s'allume
en jaune si le niveau est trop faible ou trop élevé,
en vert s'il est correct et en rouge en cas de
distorsion du signal.
4 Bouton VOLUME
Utilisez-le pour régler les niveaux d'entrée par
la prise IN 1 et le micro MIC 2 (1 et 2) sur le
dessus de l'unité, ainsi que par l'entrée micro
pour les casques à fiche 4 contacts avec micro
intégré (e) et par l'entrée micro d'un micro-
casque (r).
ATTENTION
La prise d'entrée IN 1 (1) sur le dessus de l'unité,
l'entrée micro pour un casque à fiche 4 contacts
avec micro intégré (e) et l'entrée micro
fiche de micro-casque (r) ne peuvent pas être
utilisées en même temps.
5 Sélecteur d'entrée
Réglez-le en fonction de la source branchée à la
prise d'entrée IN 1 (1) sur le dessus de l'unité.
8
TASCAM MiNiSTUDIO PERSONAL
Réglez-le sur
2 (2) sur le dessus de l'unité.
NOTE
•
Si vous utilisez un casque à fiche 4 contacts avec
micro intégré ou un micro-casque, vous pouvez
régler ce paramètre sur ou
•
L'alimentation fantôme n'est pas fournie par la
prise jack TRS.
6 Bouton de volume
Règle le niveau de sortie par la prise casque
(w) et par la prise pour micro-casque
ATTENTION
Avant de brancher un casque, ramenez le bouton
de volume du casque au minimum. Ne pas le
faire pourrait entraîner la production d'un bruit
fort et soudain risquant par exemple d'endom-
mager votre audition.
7 Bouton REVERB
Ce bouton règle l'intensité de l'effet de
réverbération.
Lorsqu'il est réglé à fond vers MIN, aucune
réverbération n'est utilisée et le signal est à 100 %
sec. Lorsqu'il est réglé à fond vers MAX, le signal
est à 100 % issu de la réverbération.
Utilisez le panneau de réglages pour régler le
type et les paramètres de la réverbération (voir
« Présentation du panneau de réglages » en page
15).
8 Touche ON AIR
Active et désactive le mode de diffusion à
l'antenne.
Quand il est activé, la touche s'allume et le son
entrant (1, 2, e, r et t) ainsi que le son
venant de l'ordinateur (par exemple du lecteur
Windows Media) sont mixés et envoyés à
l'ordinateur.
9 Pads déclencheurs PON (1/2/3)
Pressez ces pads pour faire jouer les sons que
vous avez choisis dans le panneau de réglages.
Pressez-les fort pour jouer les sons fort et
doucement pour jouer les sons doucement.
Utilisez le panneau de réglages pour définir les
paramètres des pads déclencheurs PON (voir
pour
« Présentation du panneau de réglages » en page
15).
0 Touche EFFECT
Utilisez-la pour activer/désactiver l'effet sur les
sons entrant par la prise IN 1 et le micro MIC 2
(1 et 2) sur le dessus de l'unité, ainsi que par
l'entrée micro pour les casques à fiche 4 contacts
pour utiliser le micro intégré MIC
Micro (alimentation fantôme activée,
+48V)
Micro (alimentation fantôme désactivée)
Micro intégré
.
(e).
