INTERRUPTEUR DE COMMANDE « PRESSURISATION/DÉPRESSURISATION »
L'interrupteur de PRESSURISATION/DÉPRESSURISATION est situé à l'intérieur de la chambre et permet à
l'opérateur de remplir son réservoir de média depuis l'intérieur de la chambre, sans devoir retirer son équipement
de sécurité.
Cet interrupteur contrôle la valve à air combo AV-176 afi n de relâcher la pression à l'intérieur du pot de sablage,
permettant au plongeur de tomber et de laisser l'abrasif contenu dans la trémie de stockage, afi n de remplir le
vaisseau sous pression.
INTERRUPTEUR DE COMMANDE « SABLAGE/AIR SEULEMENT »
Un commutateur de coupure pneumatique est prévu pour permettre l'utilisation d'air comprimé à la buse de
sablage pour le souffl age de la poussière sur des surfaces sablées. Ce commutateur contrôle l'ouverture et la
fermeture de la valve de sablage.
L'interrupteur SABLAGE/AIR SEULEMENT permet de transformer le boyau de sablage en un puissant souffl eur
produisant un air comprimé à haute vélocité pouvant être utilisé afi n de dépoussiérer la pièce fraichement
sablée ou de souffl er les résidus d'abrasif vers les trémies de récupération au plancher.

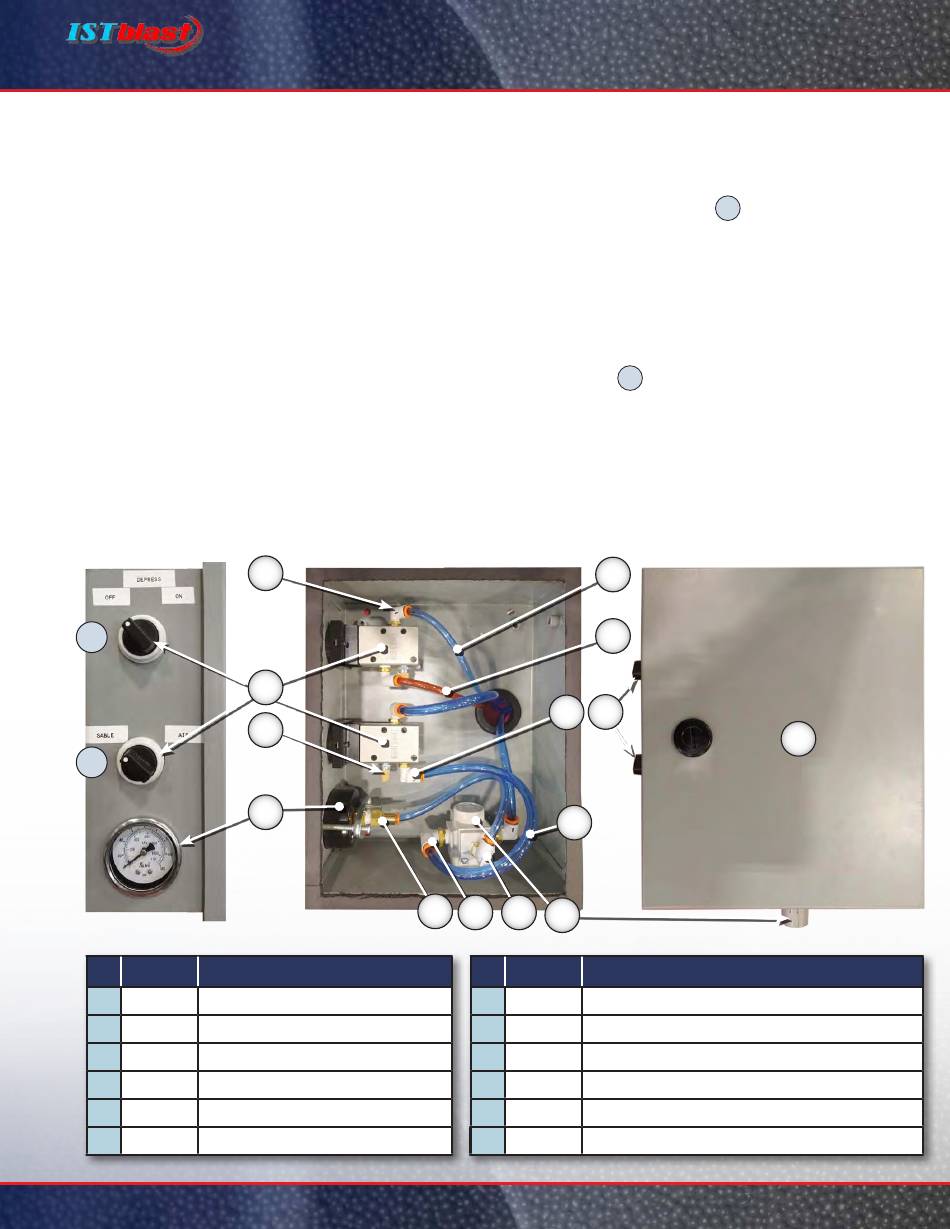

VUE DE CÔTÉ
6
A
1
1A
B
2
ID # Pièce
1
920062 COMMUTATEUR PNEUMATIQUE
1A 608284 SILENCIEUX
2 740013 MANOMÈTRE 1/8''
3 608015 RÉGULATEUR DE PRESSION ¼''
4 324571 TUBE POLYESTER BLEU ¼''
5 324586 TUBE POLYESTER ROUGE ¼''
VUE INTÉRIEURE
9
Description
Chambre de sablage à vis - Manuel d'instructions
B
4
5
7 1
10
8 6
3
ID # Pièce
6
324561 RACCORD PUSH-IN @ 90° 1/8'' MTP - ¼''TUBE
7 740009 RACCORD PUSH-IN @ 90° 1/8'' MTP - 5/16'' TUBE
8 908815 RACCORD PUSH-IN @ 90° ¼'' MTP - 5/16'' TUBE
9 324572 RACCORD PUSH-IN 1/8'' MTP - ¼''TUBE
10 919584 TUBE POLYESTER BLEU 5/16''
11 776130 BOITE DE JONCTION 10'' H x 8'' L x 4'' P
A
VUE DE DESSUS
11
Description
