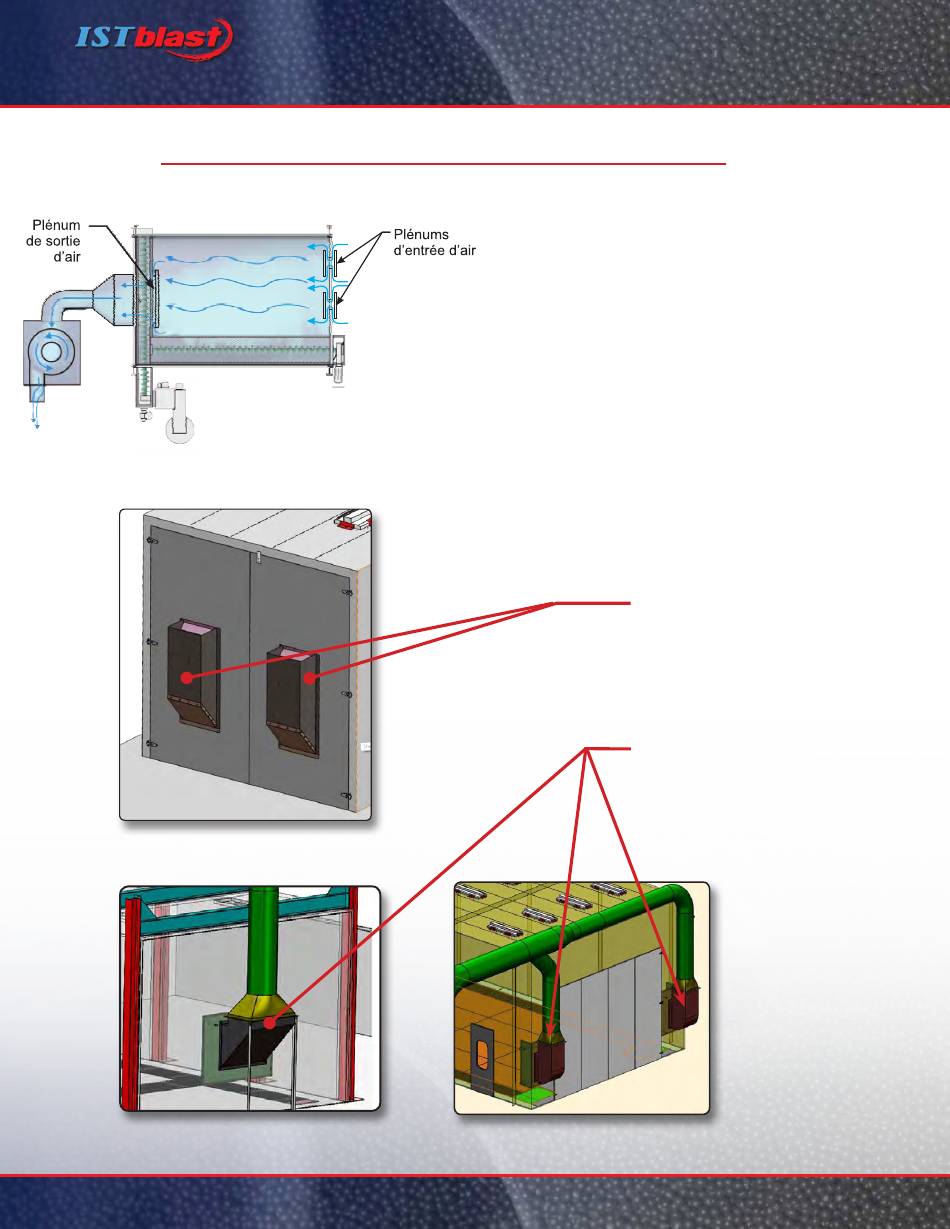

STRUCTURE CHAMBRE DE SABLAGE - CIRCULATION DE L'AIR
Le ventilateur d'aspiration, à travers le collecteur
de poussière et le réseau de conduits, crée
une pression négative de 1/2 "w.g. (Nominal)
à une extrémité de la chambre de sablage.
Cela provoque l'aspiration de l'air extérieur à
travers les entrées d'air situées à l'extrémité
opposée de la chambre et le développement
d'un écoulement d'air transversal. La sortie
d'échappement est déviée pour permettre
uniquement le transport d'air chargé de
poussière. Les entrées et les sorties sont
proportionnées pour assurer un volume et des
débits d'air adéquats.
P '
lÉNuMs d eNTrÉe
P
lÉNuMs de sOrTIe
c « s »
c « »
HAMBre de TYPe OlId BAcK
HAMBre de TYPe drIVe THrOuGH
